ZYNQ之FPGA学习----FIFO IP核使用实验
1 FIFO IP核介绍
FIFO 的英文全称是 First In First Out， 即先进先出。与 FPGA 内部的 RAM 和 ROM 的区别是没有外部读写地址线， 采取顺序写入数据， 顺序读出数据的方式，使用起来简单方便，缺点就是不能像 RAM 和 ROM 那样可以由地址线决定读取或写入某个指定的地址
根据 FIFO 工作的时钟域，可以将 FIFO 分为同步 FIFO 和异步 FIFO：
- 同步 FIFO 是指读时钟和写时钟为同一个时钟，在时钟沿来临时同时发生读写操作
- 异步 FIFO 是指读写时钟不一致，读写时钟是互相独立的
FIFO常用参数：
- FIFO 的宽度，FIFO 一次读写操作的数据位 N
- FIFO 的深度，FIFO 可以存储多少个宽度为 N 位的数据
- 将空标志(almost_empty)，FIFO 即将被读空
- 空标志(empty)，FIFO 已空时由 FIFO 的状态电路送出的一个信号，以阻止 FIFO 的读操作继续从 FIFO中读出数据而造成无效数据的读出
- 将满标志(almost_full)，FIFO 即将被写满
- 满标志(full)，FIFO 已满时由 FIFO 的状态电路送出的一个号，以阻止 FIFO 的写操作继续向 FIFO 中写数据而造成溢出
- 读时钟，读 FIFO 时所遵循的时钟，在每个时钟的上升沿触发
- 写时钟，写 FIFO 时所遵循的时钟，在每个时钟的上升沿触发
2 实验任务

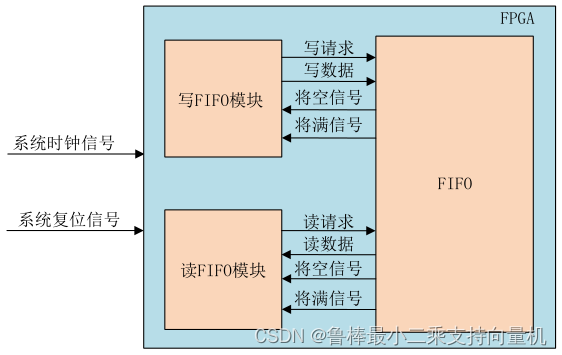

使用 Vivado 生成 FIFO IP 核，并实现以下功能：当 FIFO 为空时，向 FIFO 中写入数据，写入的数据量和 FIFO 深度一致，即 FIFO 被写满；然后从 FIFO 中读出数据，直到 FIFO 被读空为止，系统框图如下：
图片来自《领航者ZYNQ之FPGA开发指南》
3 实验设计
3.1 创建工程

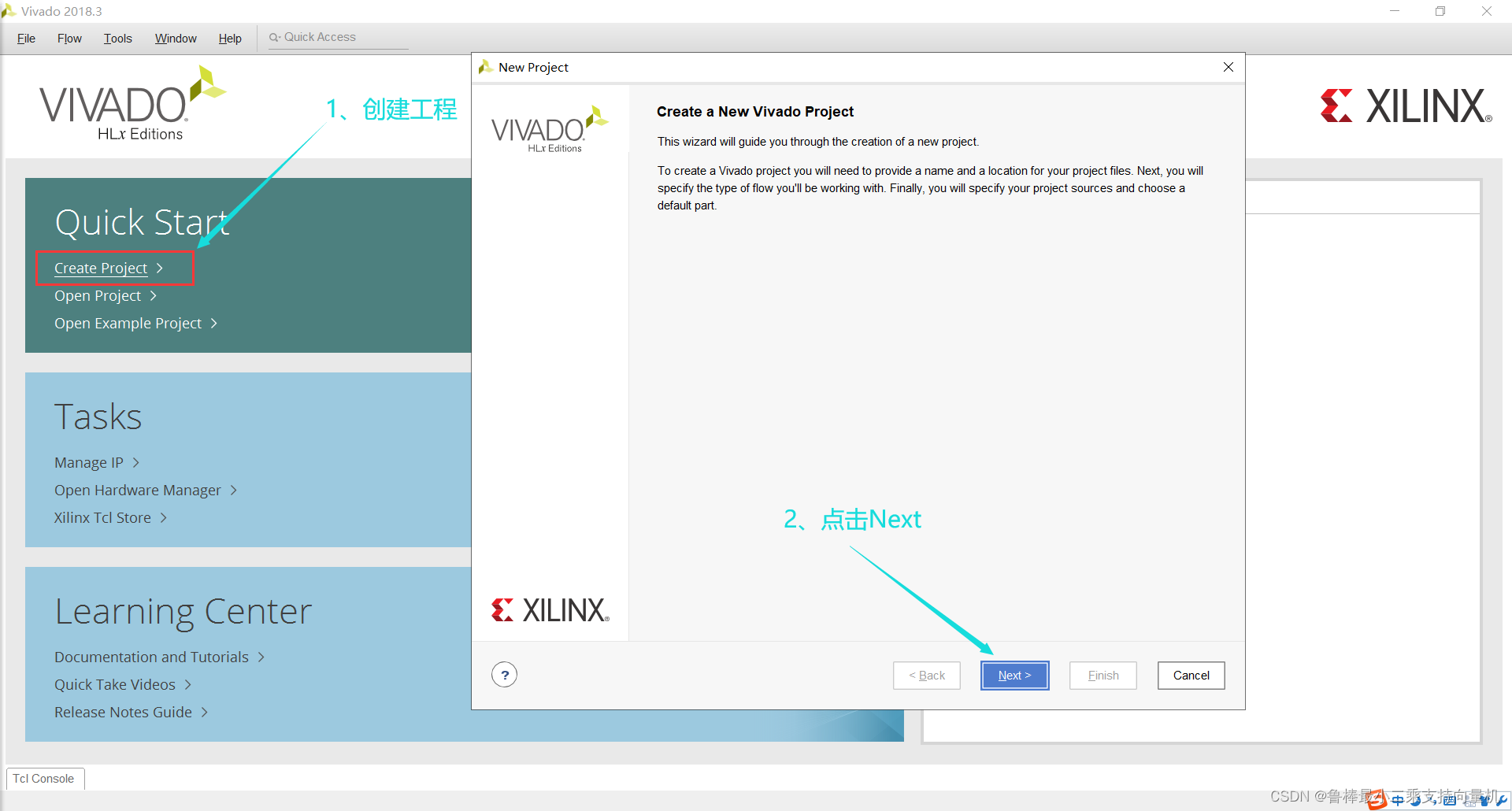

新建工程，操作如图所示：

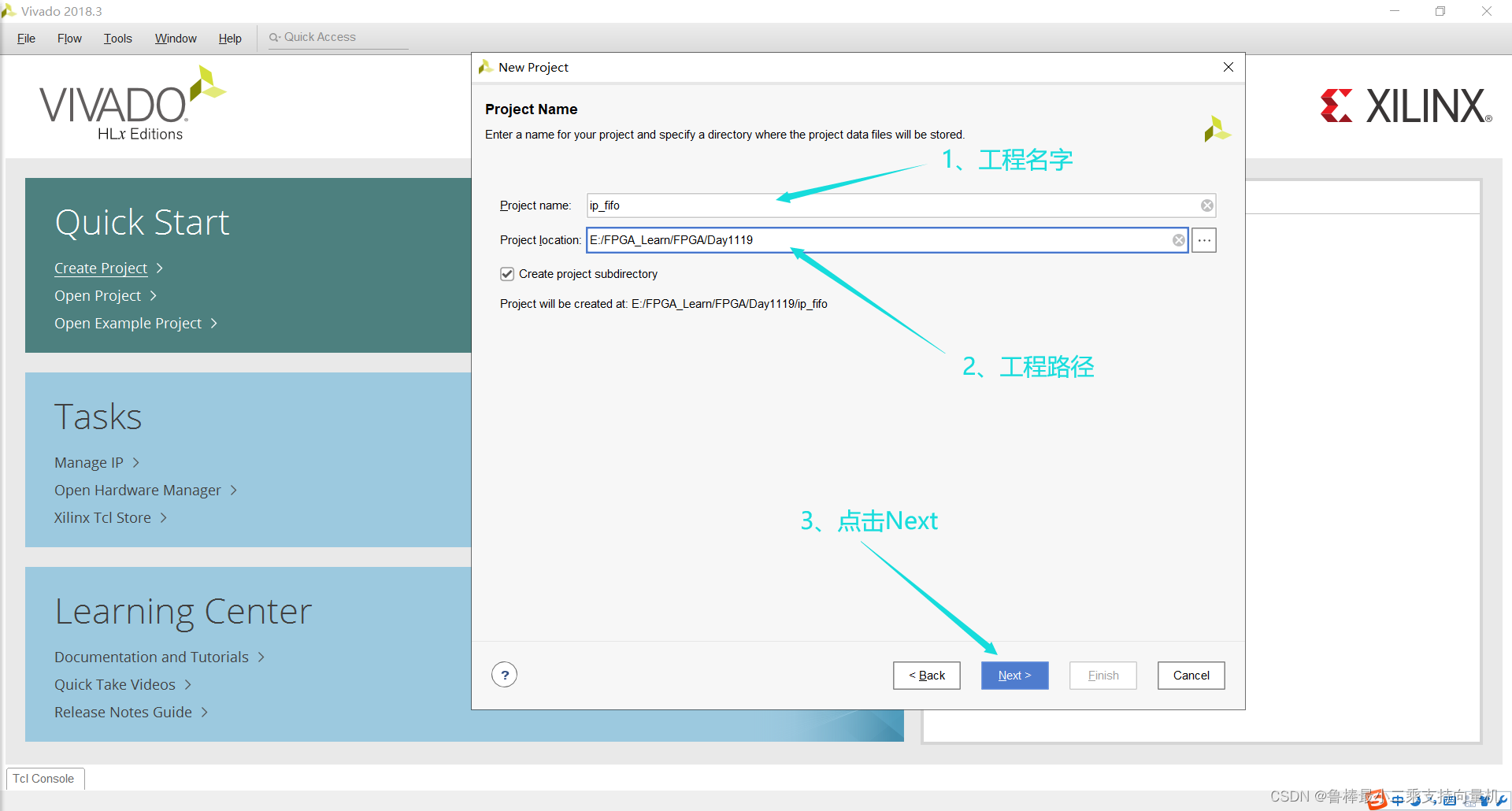

输入工程名和工程路径，如图所示：

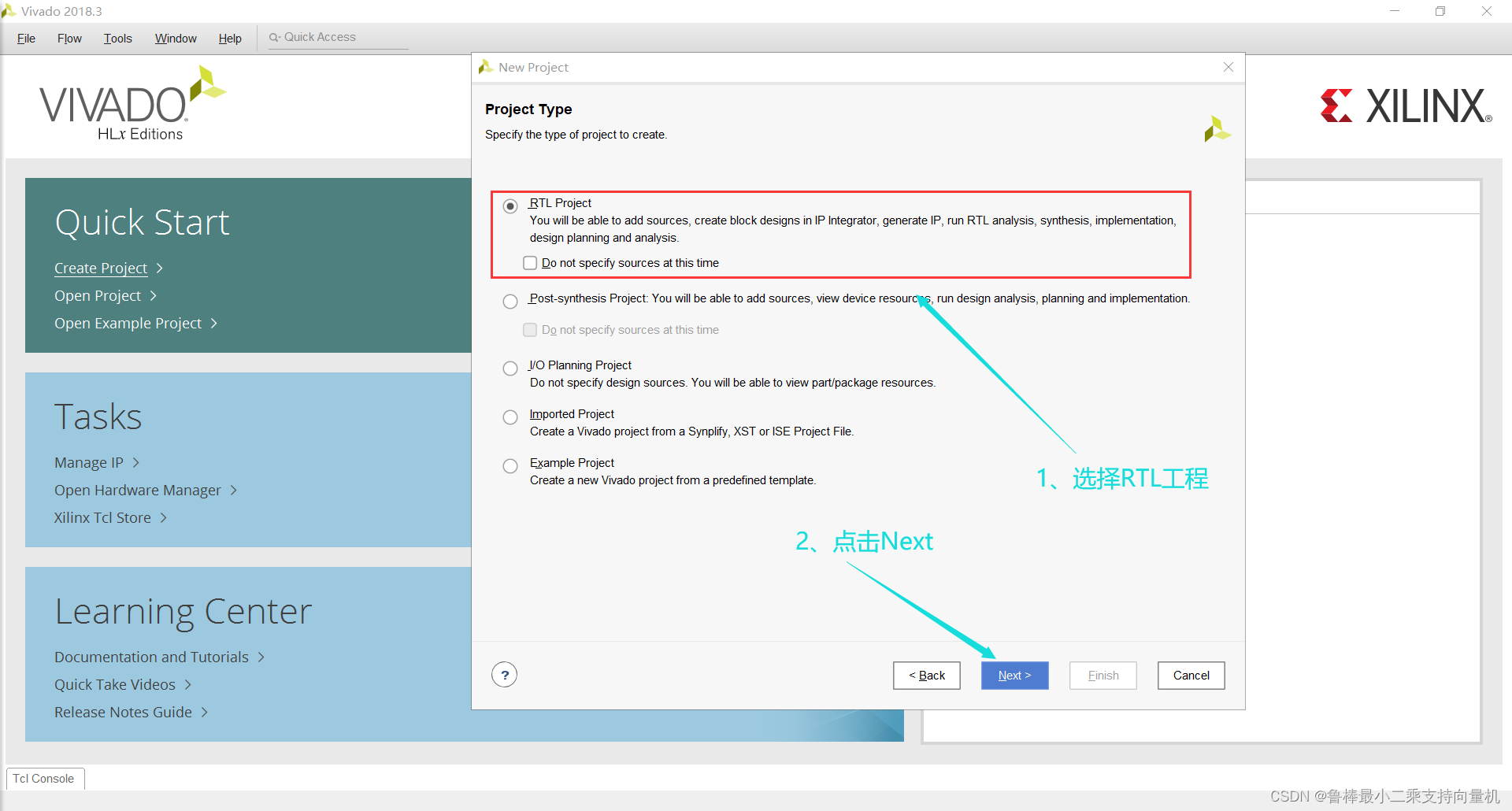

选择创建RTL工程，如图所示：

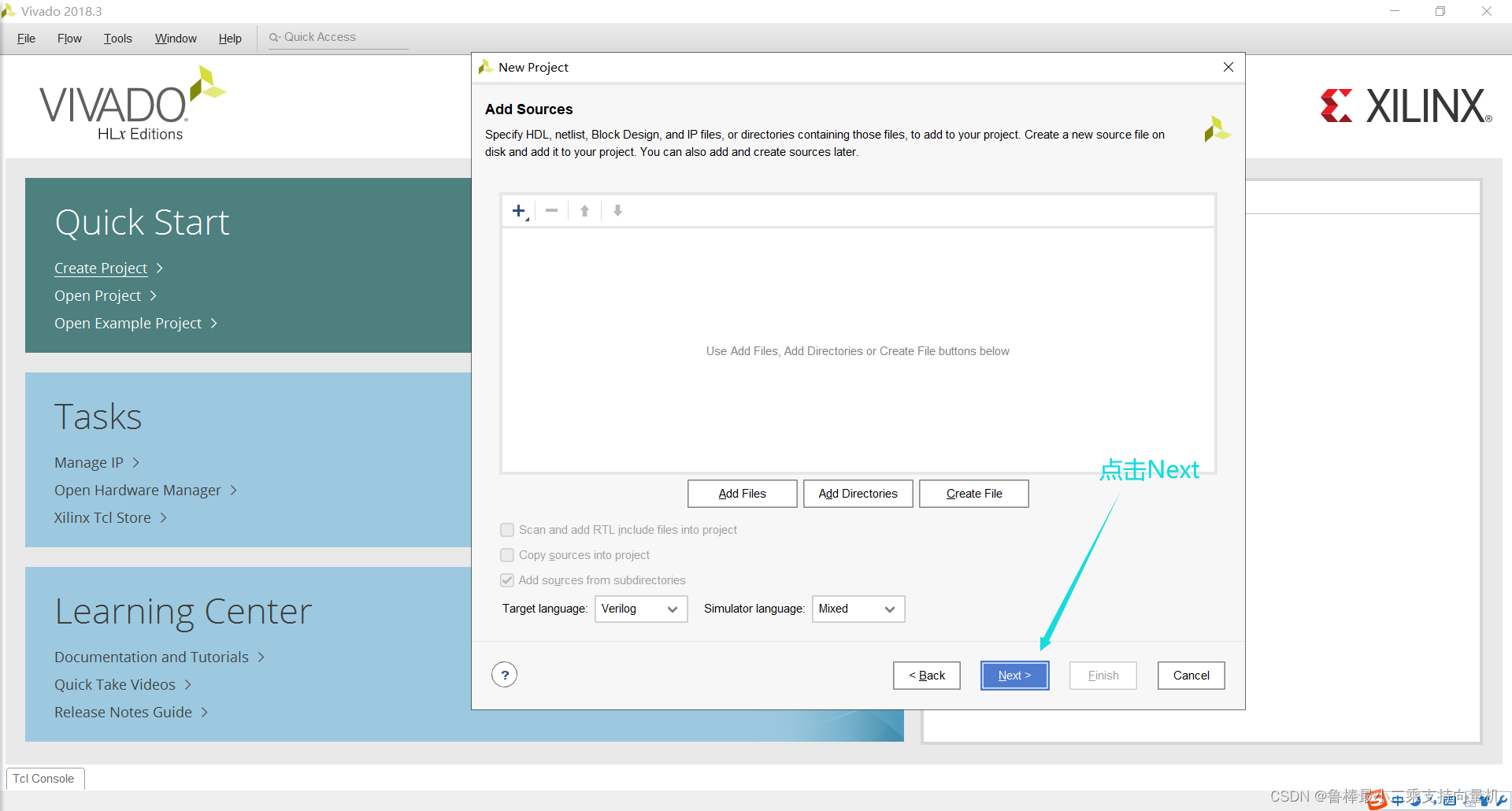

直接点击Next：

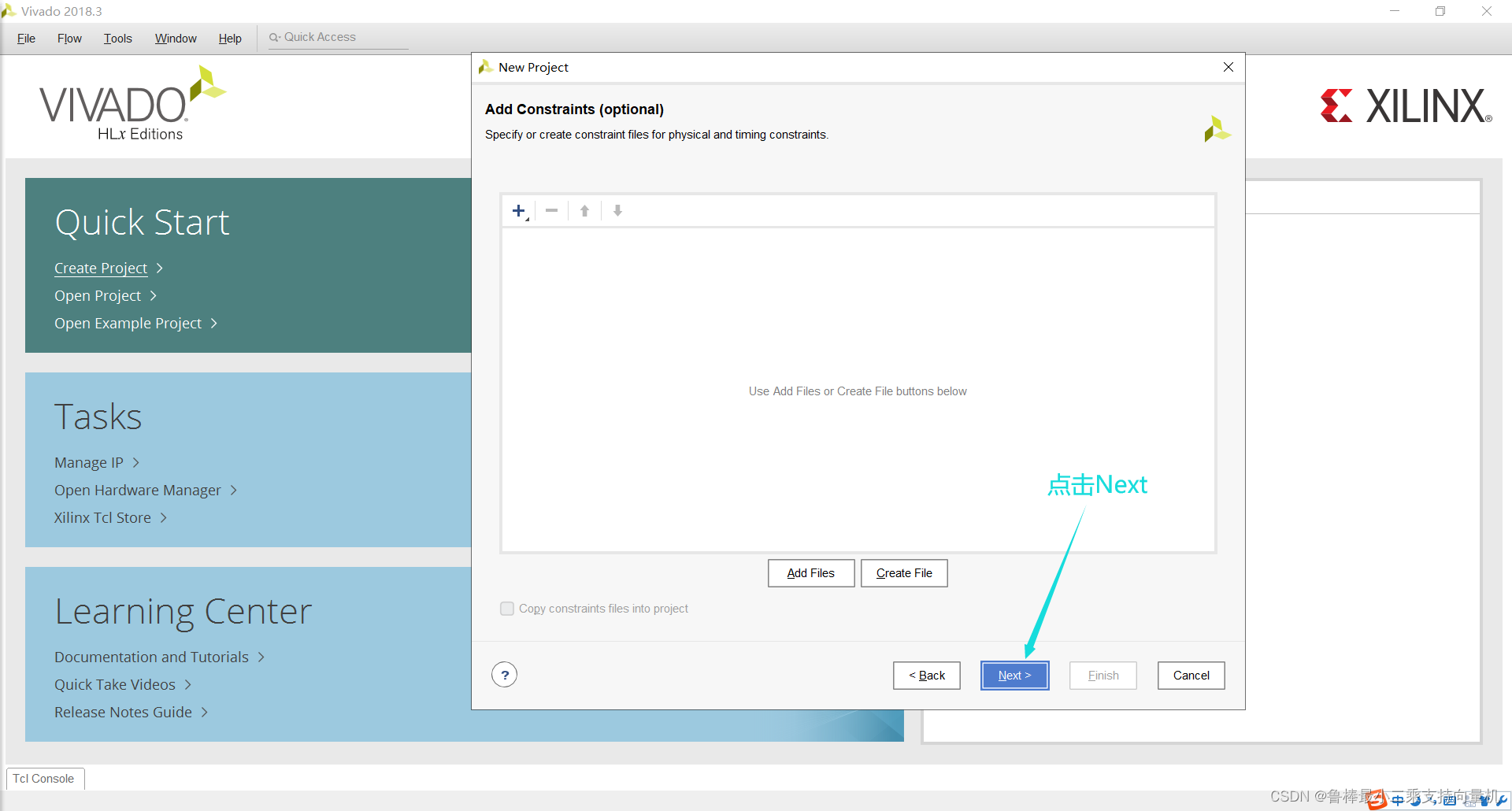

继续点击Next：

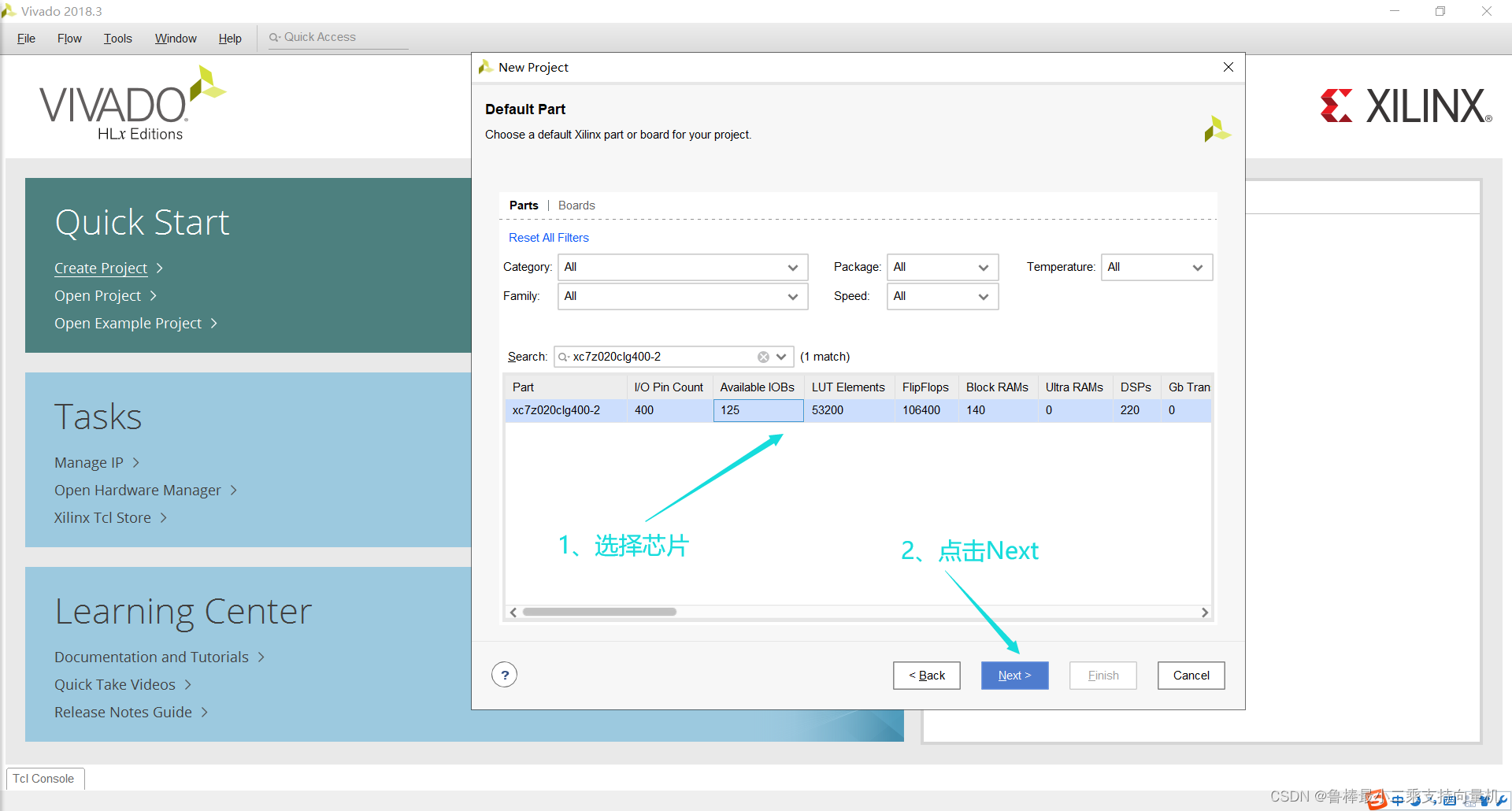

添加芯片型号，操作如图所示：

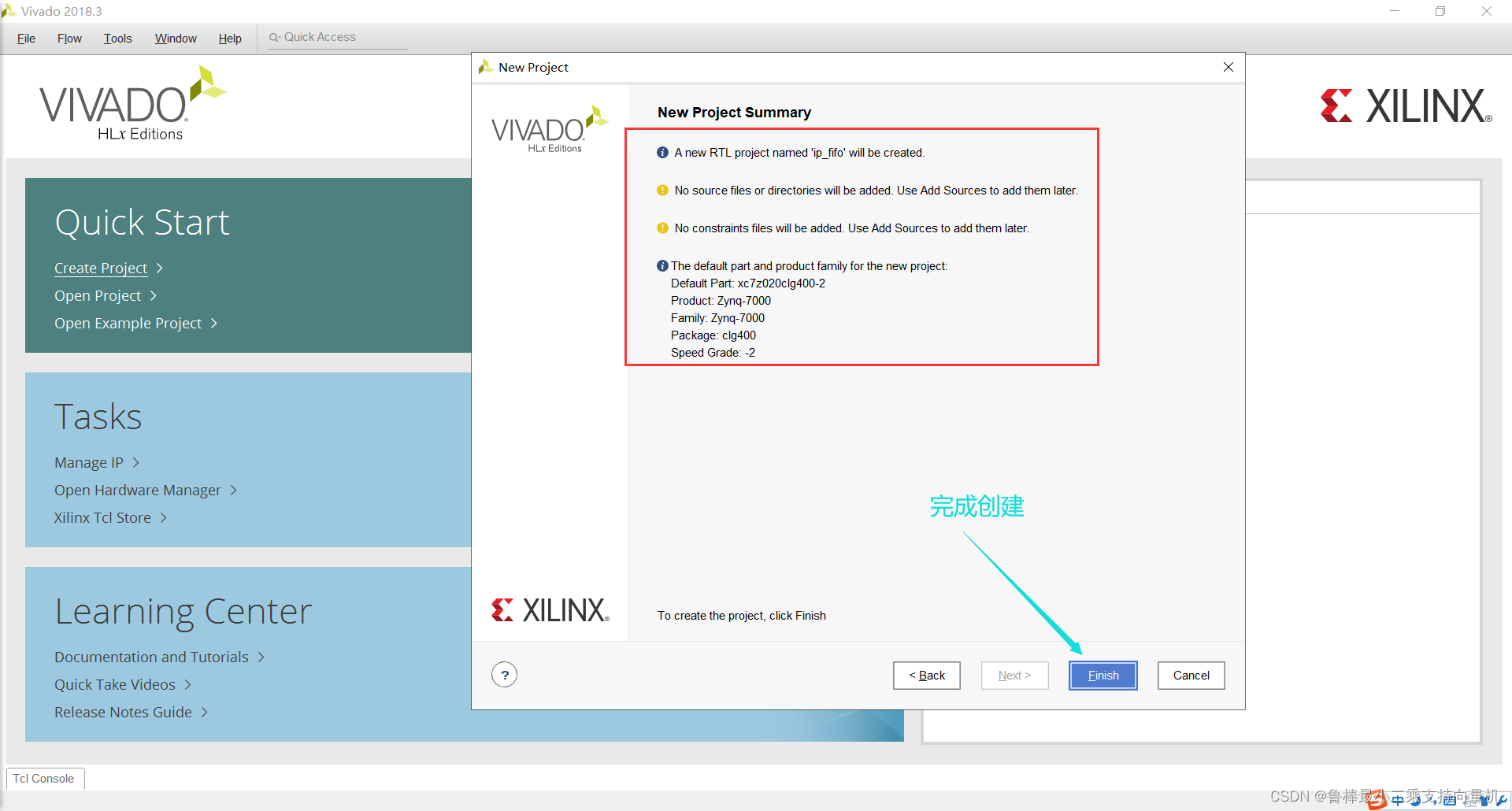

完成工程创建：
3.2 设计输入

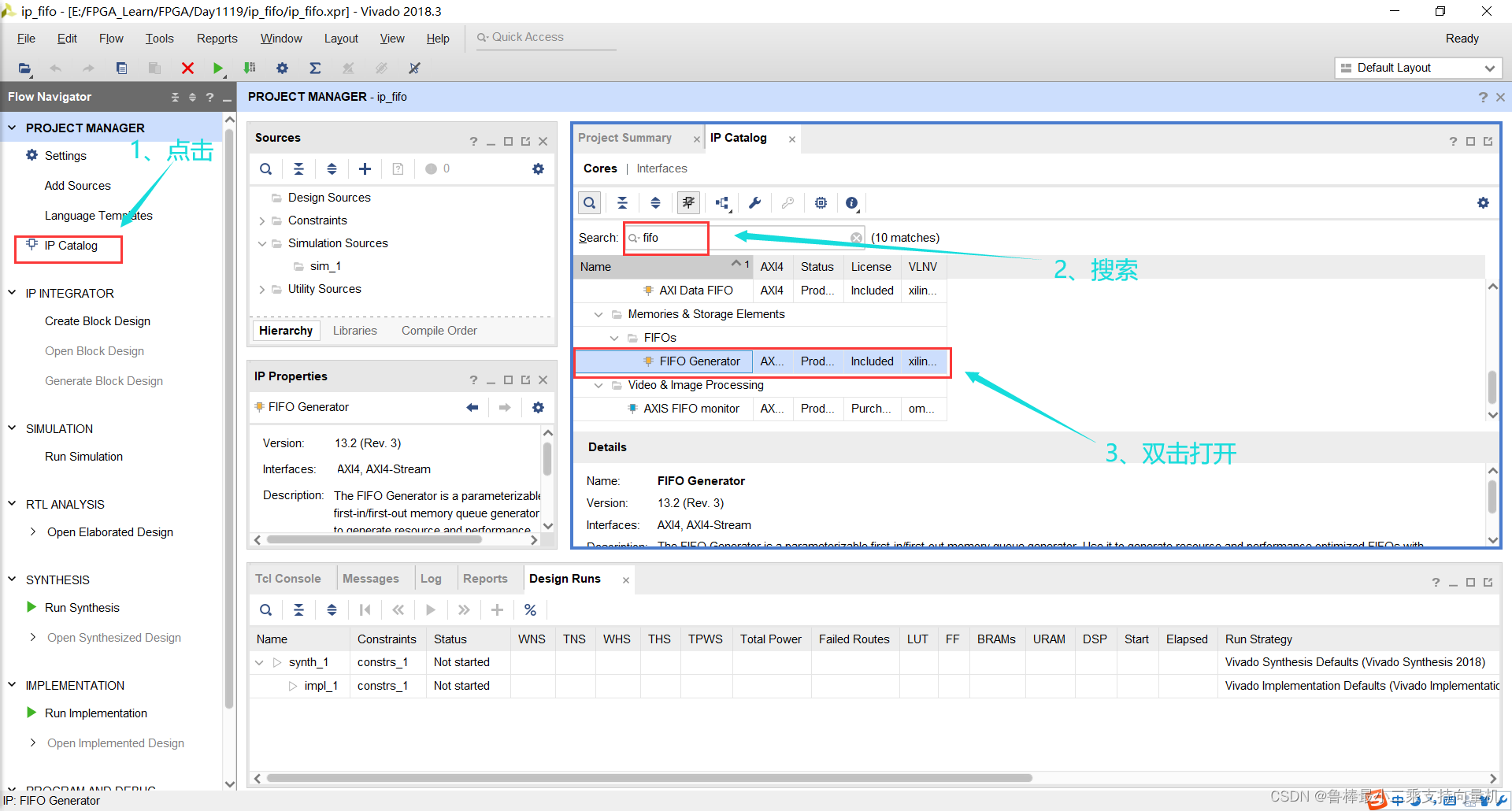

点击IP Catalog，搜索fifo，如图所示:
双击打开后，弹出窗口如下，Interface Type 选项用于选择 FIFO 接口的类型，选择默认的 Native；Fifo Implementation 选项用于选择是同步 FIFO 还是异步 FIFO 以及使用哪种资源实现 FIFO，选择 Independent Clocks Block RAM，即使用块 RAM 来实现的异步 FIFO：

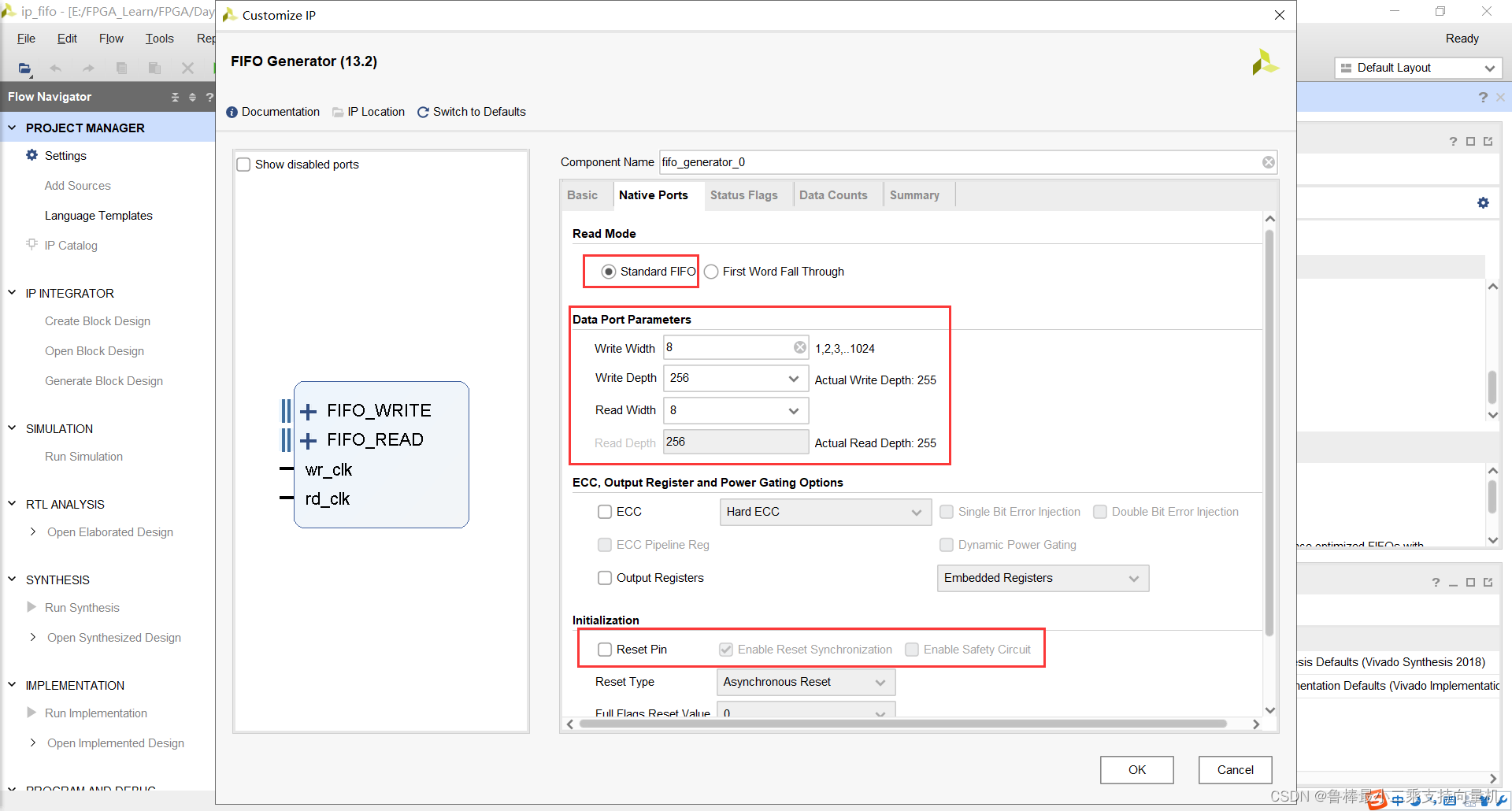

Read Mode 选项用于设置读 FIFO时的读模式，选择默认的Standard FIFO。Data Port Parameters 选型用于设置读写端口的数据总线的宽度以及 FIFO 的深度，写宽度 Write Width 设置为 8 位，写深度 Write Depth 设置为 256。Reset Pin 不使用，取消勾选：

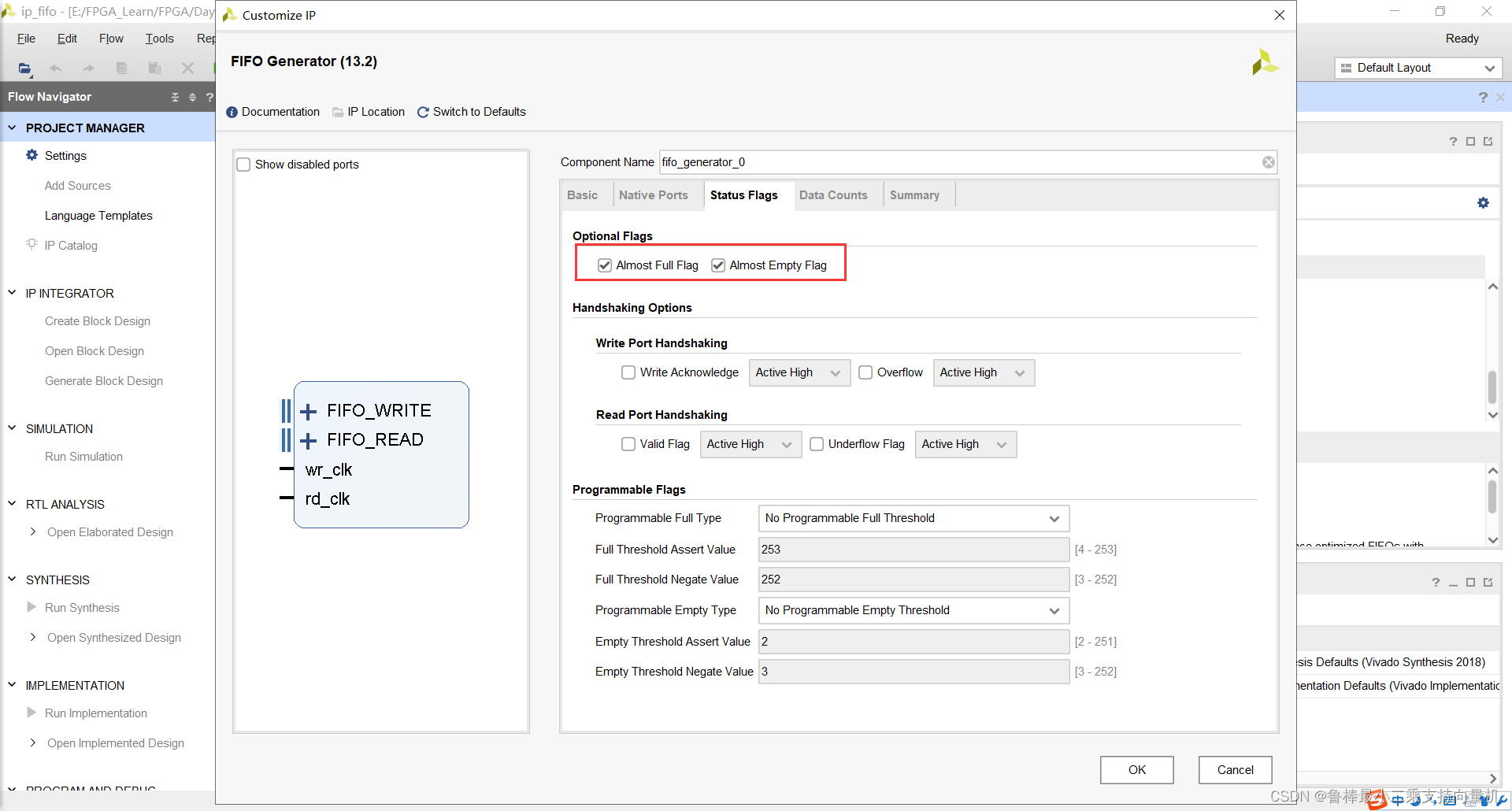

Status Flags窗口，用于设置用户自定义接口或者用于设定专用的输入口，勾选 即将写满 和 即将读空 这两个信号：

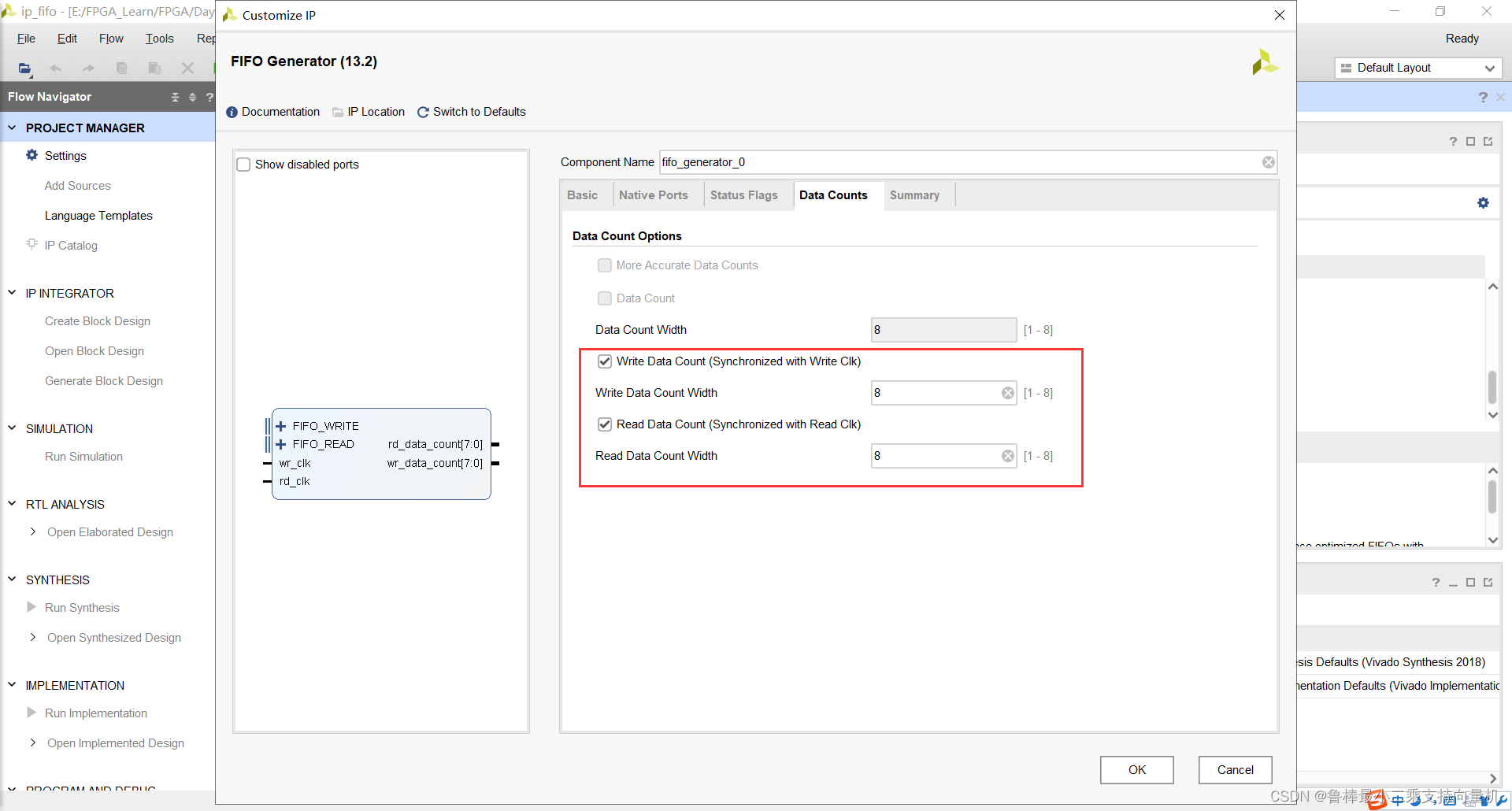

Data Counts 窗口用于设置 FIFO 内数据计数的输出信号，此信号表示当前在 FIFO 内存在多少个有效数据。为了更加方便地观察读/写过程，设置如图所示：
设置完成：

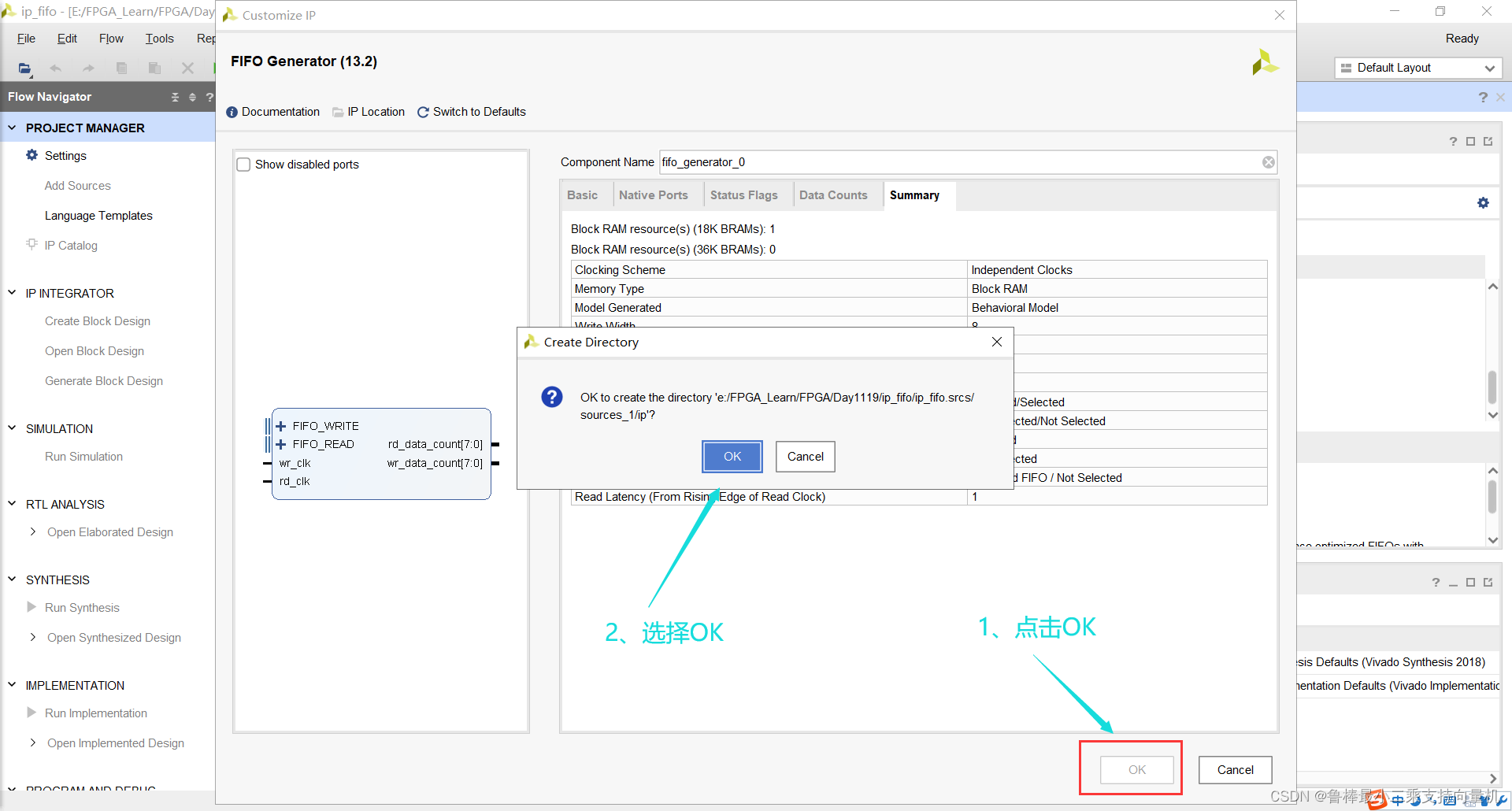

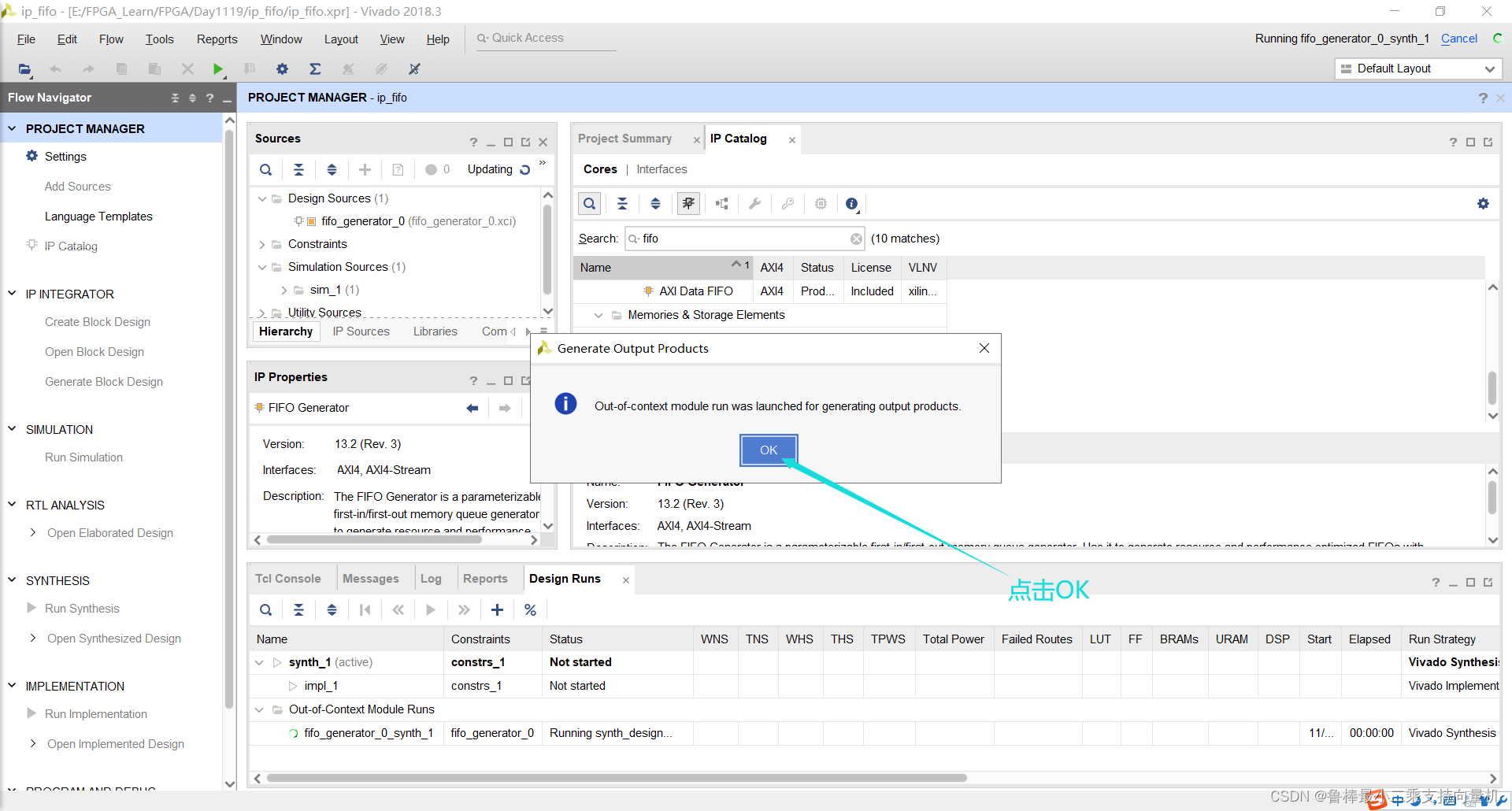

弹出如下窗口，直接点击Generate：
点击OK：

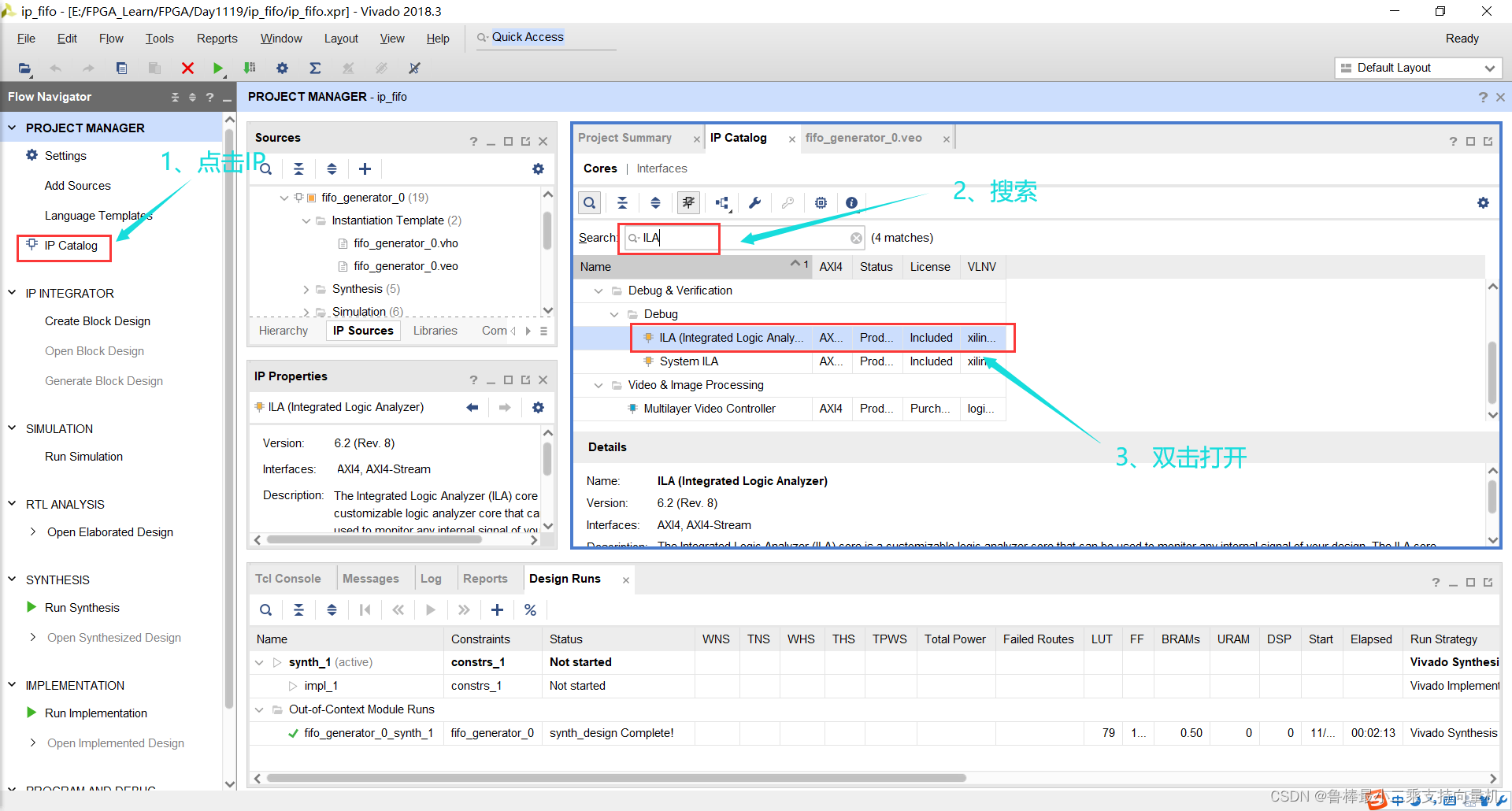

继续添加ILA(集成逻辑分析器) IP核，即在线逻辑分析仪的功能，操作如图所示：
进行如下设置，Number of Probes 用于设置所需的探针数量；Sample Data Depth 用于设置采样深度：

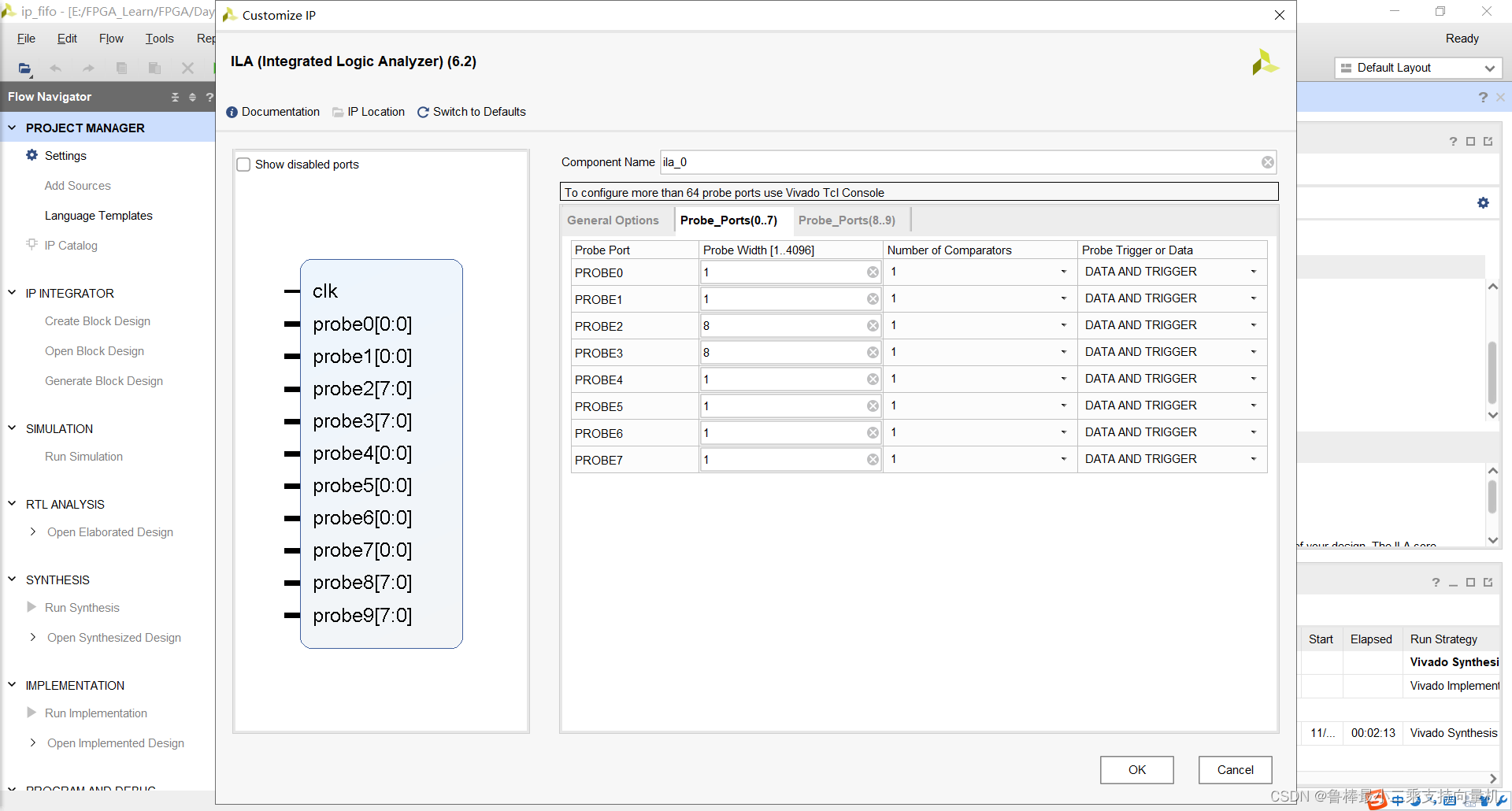

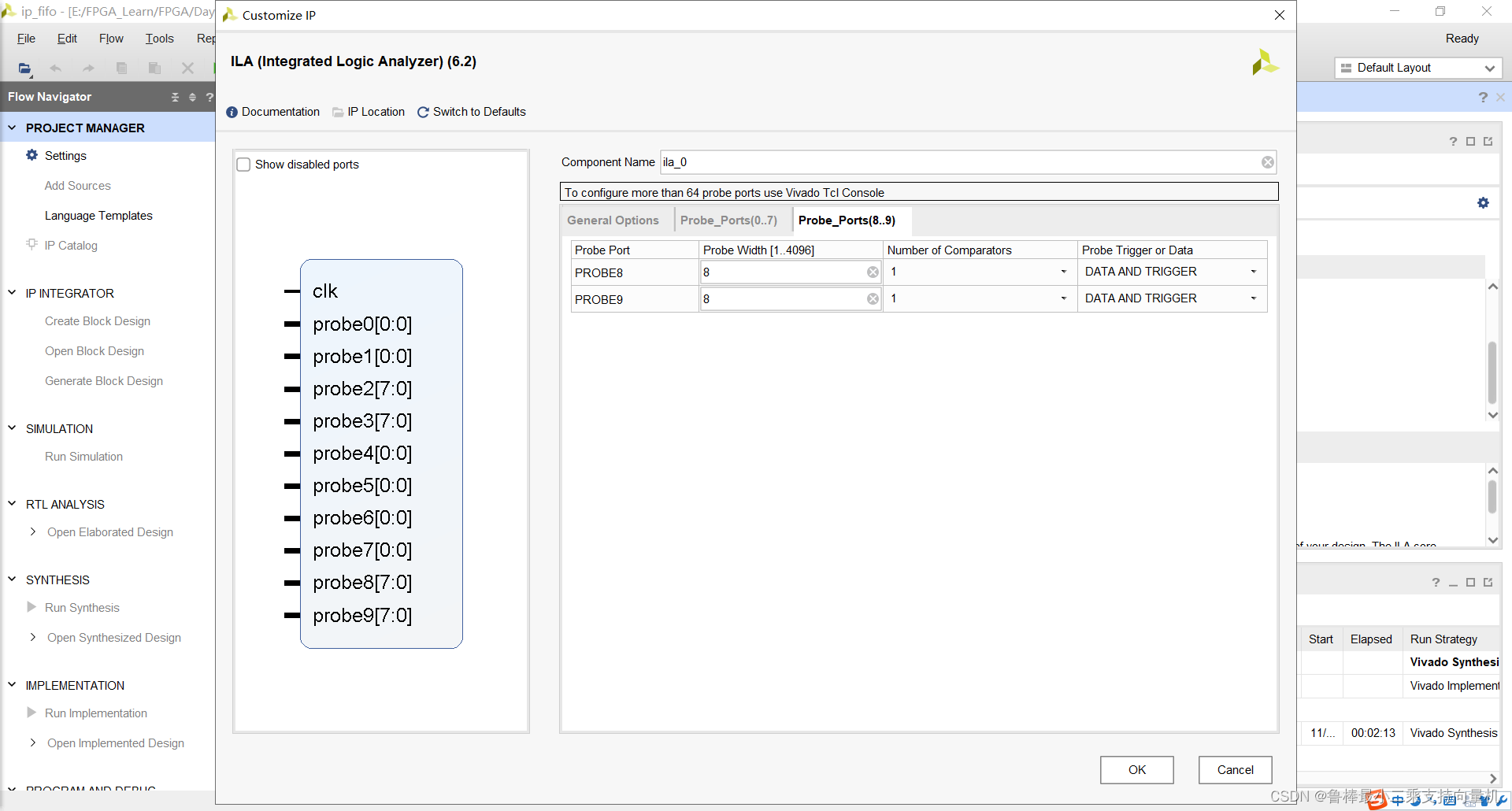

如下进行设置每个探针的参数：
设置完成，点击OK：
创建工程顶层文件，操作如图所示：

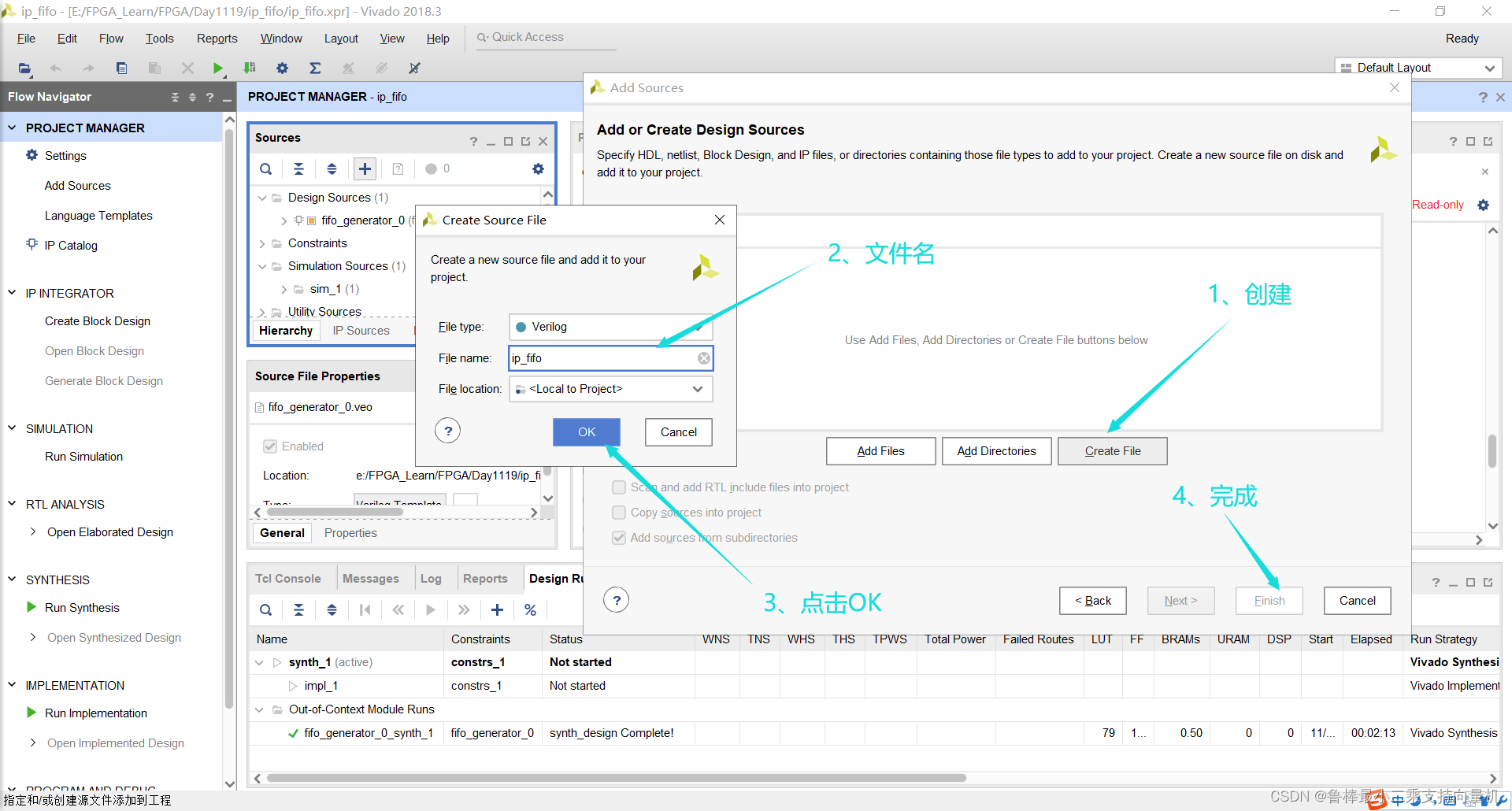

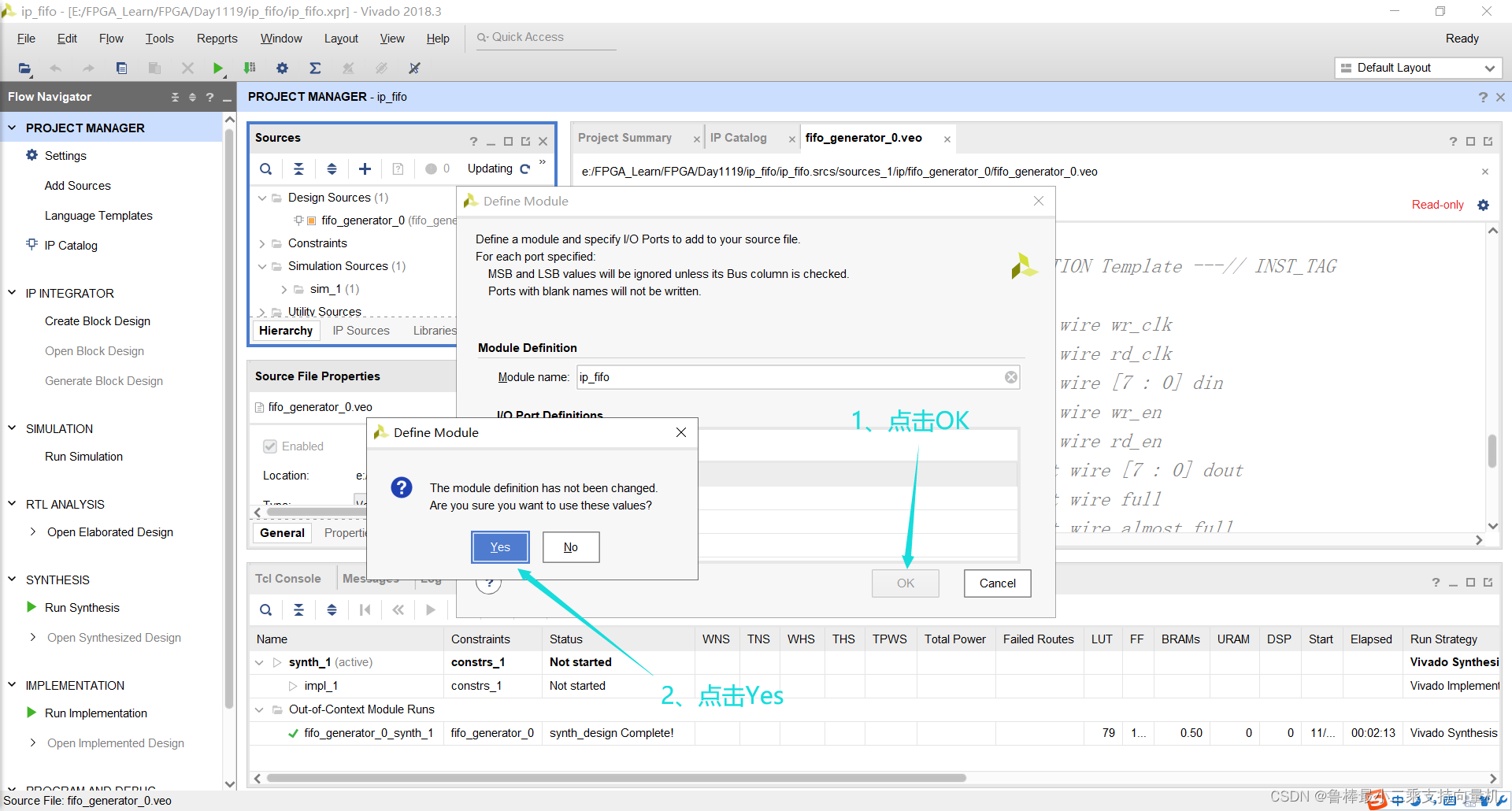

创建文件ip_fifo，作为顶层模块：
创建完成：

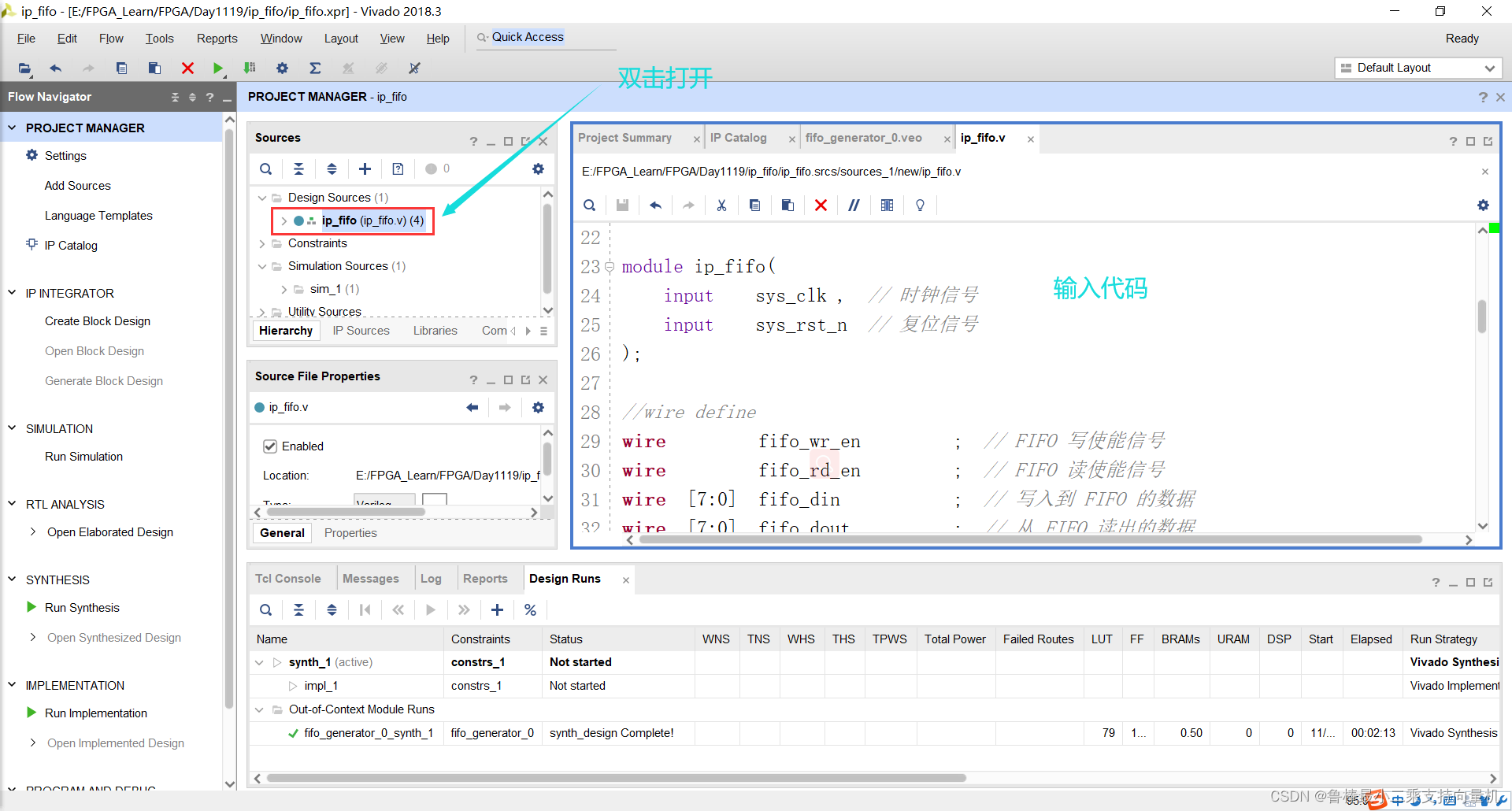

双击打开，输入代码如下：
module ip_fifo(input sys_clk , // 时钟信号input sys_rst_n // 复位信号);//wire definewire fifo_wr_en ; // FIFO 写使能信号wire fifo_rd_en ; // FIFO 读使能信号wire [7:0] fifo_din ; // 写入到 FIFO 的数据wire [7:0] fifo_dout ; // 从 FIFO 读出的数据wire almost_full ; // FIFO 将满信号wire almost_empty ; // FIFO 将空信号wire fifo_full ; // FIFO 满信号wire fifo_empty ; // FIFO 空信号wire [7:0] fifo_wr_data_count ; // FIFO 写时钟域的数据计数wire [7:0] fifo_rd_data_count ; // FIFO 读时钟域的数据计数//例化 FIFO IP 核fifo_generator_0 fifo_generator_0 (.wr_clk ( sys_clk ), // input wire wr_clk.rd_clk ( sys_clk ), // input wire rd_clk.wr_en ( fifo_wr_en ), // input wire wr_en.rd_en ( fifo_rd_en ), // input wire rd_en.din ( fifo_din ), // input wire [7 : 0] din.dout ( fifo_dout ), // output wire [7 : 0] dout.almost_full (almost_full ), // output wire almost_full.almost_empty (almost_empty ), // output wire almost_empty.full ( fifo_full ), // output wire full.empty ( fifo_empty ), // output wire empty.wr_data_count ( fifo_wr_data_count ), // output wire [7 : 0] wr_data_count.rd_data_count ( fifo_rd_data_count ) // output wire [7 : 0] rd_data_count);//例化写 FIFO 模块fifo_wr u_fifo_wr(.clk ( sys_clk ), // 写时钟.rst_n ( sys_rst_n ), // 复位信号.fifo_wr_en ( fifo_wr_en ) , // fifo 写请求.fifo_wr_data ( fifo_din ) , // 写入 FIFO 的数据.almost_empty ( almost_empty ), // fifo 将空信号.almost_full ( almost_full ) // fifo 将满信号);//例化读 FIFO 模块fifo_rd u_fifo_rd(.clk ( sys_clk ), // 读时钟.rst_n ( sys_rst_n ), // 复位信号.fifo_rd_en ( fifo_rd_en ), // fifo 读请求.fifo_dout ( fifo_dout ), // 从 FIFO 输出的数据.almost_empty ( almost_empty ), // fifo 将空信号.almost_full ( almost_full ) // fifo 将满信号);//例化 ILA IP 核ila_0 ila_0 (.clk ( sys_clk ), // input wire clk.probe0 ( fifo_wr_en ), // input wire [0:0] probe0.probe1 ( fifo_rd_en ), // input wire [0:0] probe1.probe2 ( fifo_din ), // input wire [7:0] probe2.probe3 ( fifo_dout ), // input wire [7:0] probe3.probe4 ( fifo_empty ), // input wire [0:0] probe4.probe5 ( almost_empty ), // input wire [0:0] probe5.probe6 ( fifo_full ), // input wire [0:0] probe6.probe7 ( almost_full ), // input wire [0:0] probe7.probe8 ( fifo_wr_data_count ), // input wire [7:0] probe8.probe9( fifo_rd_data_count ) // input wire [7:0] probe9);endmodule
如图所示：

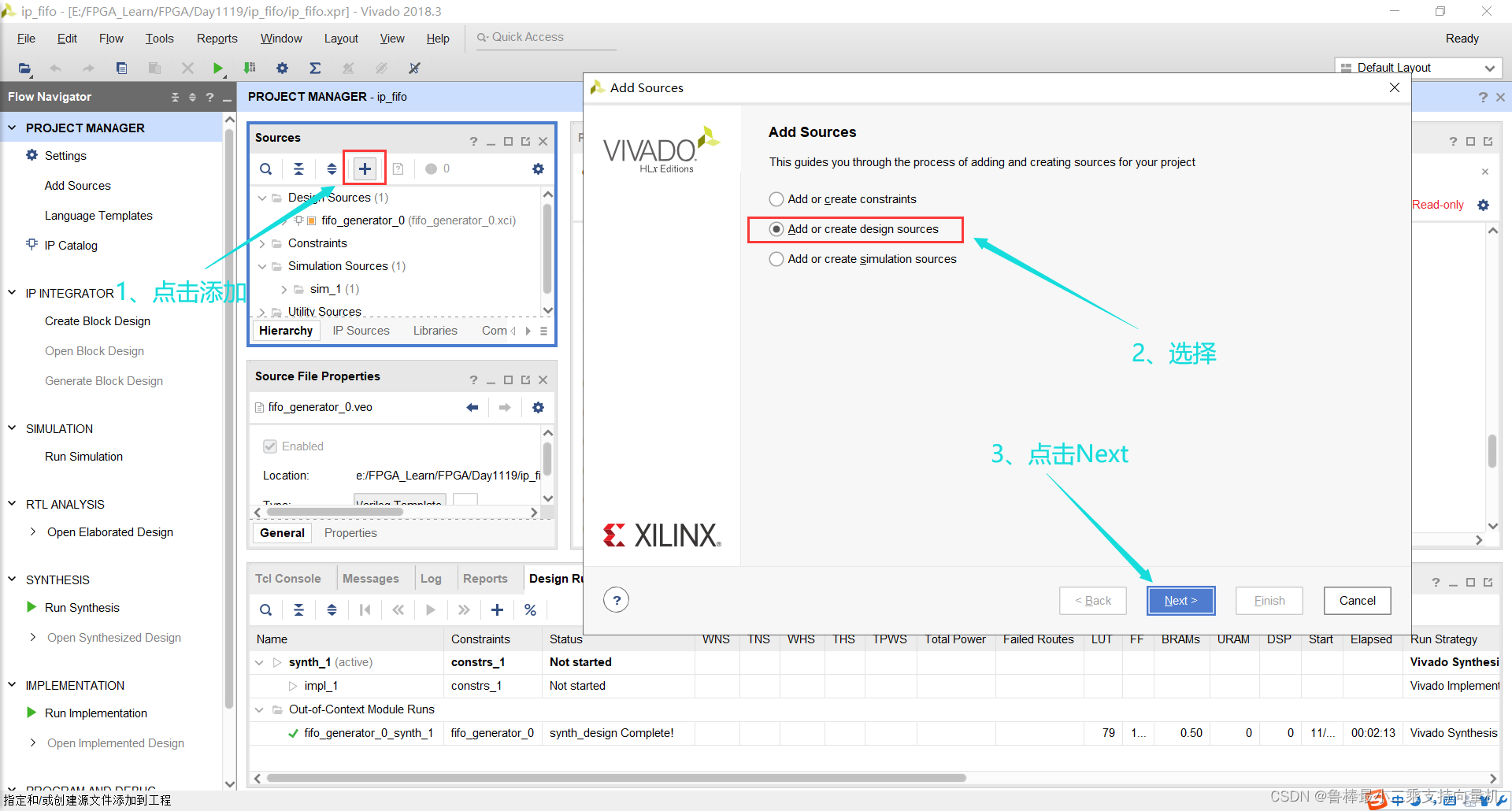

继续创建fifo_wr文件，即写FIFO模块，如图所示：

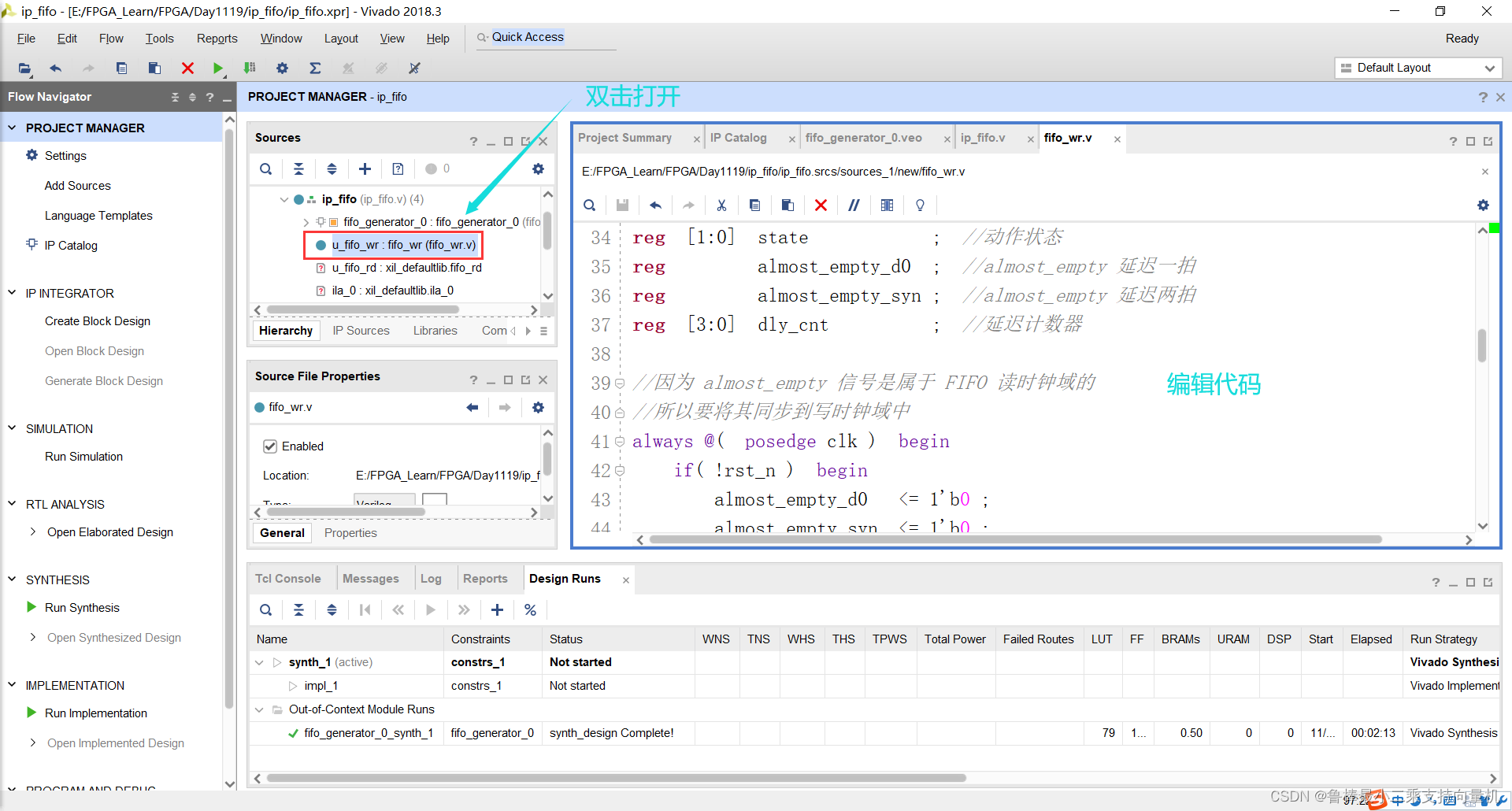

双击打开，输入代码如下：
module fifo_wr(input clk , // 时钟信号input rst_n , // 复位信号input almost_empty, // FIFO 将空信号input almost_full , // FIFO 将满信号output reg fifo_wr_en , // FIFO 写使能output reg [7:0] fifo_wr_data // 写入 FIFO 的数据);//reg definereg [1:0] state ; //动作状态reg almost_empty_d0 ; //almost_empty 延迟一拍reg almost_empty_syn ; //almost_empty 延迟两拍reg [3:0] dly_cnt ; //延迟计数器//因为 almost_empty 信号是属于 FIFO 读时钟域的//所以要将其同步到写时钟域中always @( posedge clk ) beginif( !rst_n ) beginalmost_empty_d0 <= 1'b0 ;almost_empty_syn <= 1'b0 ;endelse beginalmost_empty_d0 <= almost_empty ;almost_empty_syn <= almost_empty_d0 ;endend//向 FIFO 中写入数据always @( posedge clk ) beginif (!rst_n) beginfifo_wr_en <= 1'b0;fifo_wr_data <= 8'd0;state <= 2'd0;dly_cnt <= 4'd0;endelse begincase(state)2'd0: beginif(almost_empty_syn) begin //如果检测到 FIFO 将被读空（下一拍就会空）state <= 2'd1; //就进入延时状态endelsestate <= state;end2'd1: beginif(dly_cnt == 4'd10) begin //延时 10 拍//原因是 FIFO IP 核内部状态信号的更新存在延时//延迟 10 拍以等待状态信号更新完毕dly_cnt <= 4'd0;state <= 2'd2; //开始写操作fifo_wr_en <= 1'b1; //打开写使能endelsedly_cnt <= dly_cnt + 4'd1;end2'd2: beginif(almost_full) begin //等待 FIFO 将被写满（下一拍就会满）fifo_wr_en <= 1'b0; //关闭写使能fifo_wr_data <= 8'd0;state <= 2'd0; //回到第一个状态endelse begin //如果 FIFO 没有被写满fifo_wr_en <= 1'b1; //则持续打开写使能fifo_wr_data <= fifo_wr_data + 1'd1; //且写数据值持续累加endenddefault : state <= 2'd0;endcaseendendendmodule
如图所示：

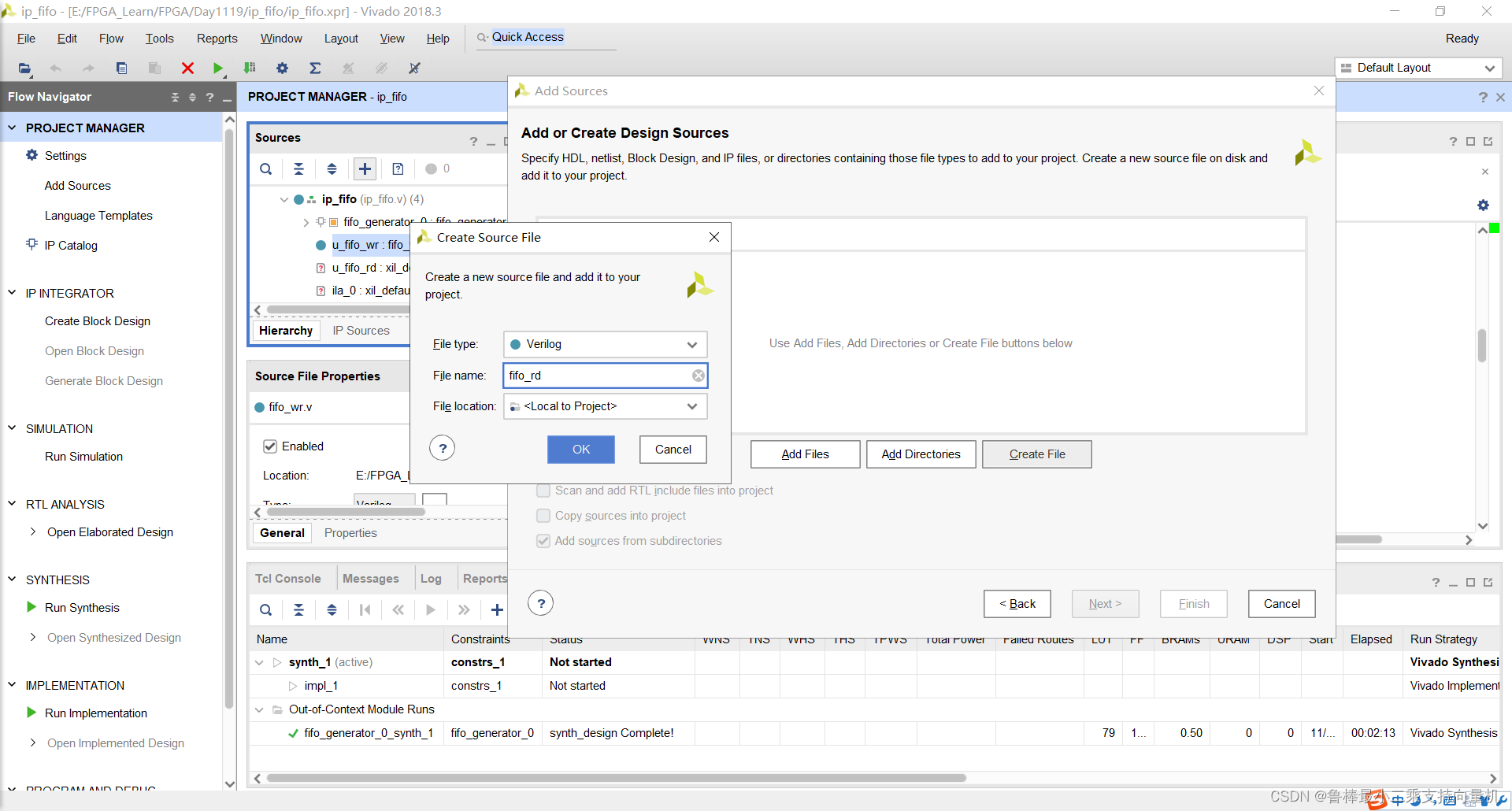

继续创建fifo_rd文件，即读FIFO模块，如图所示：

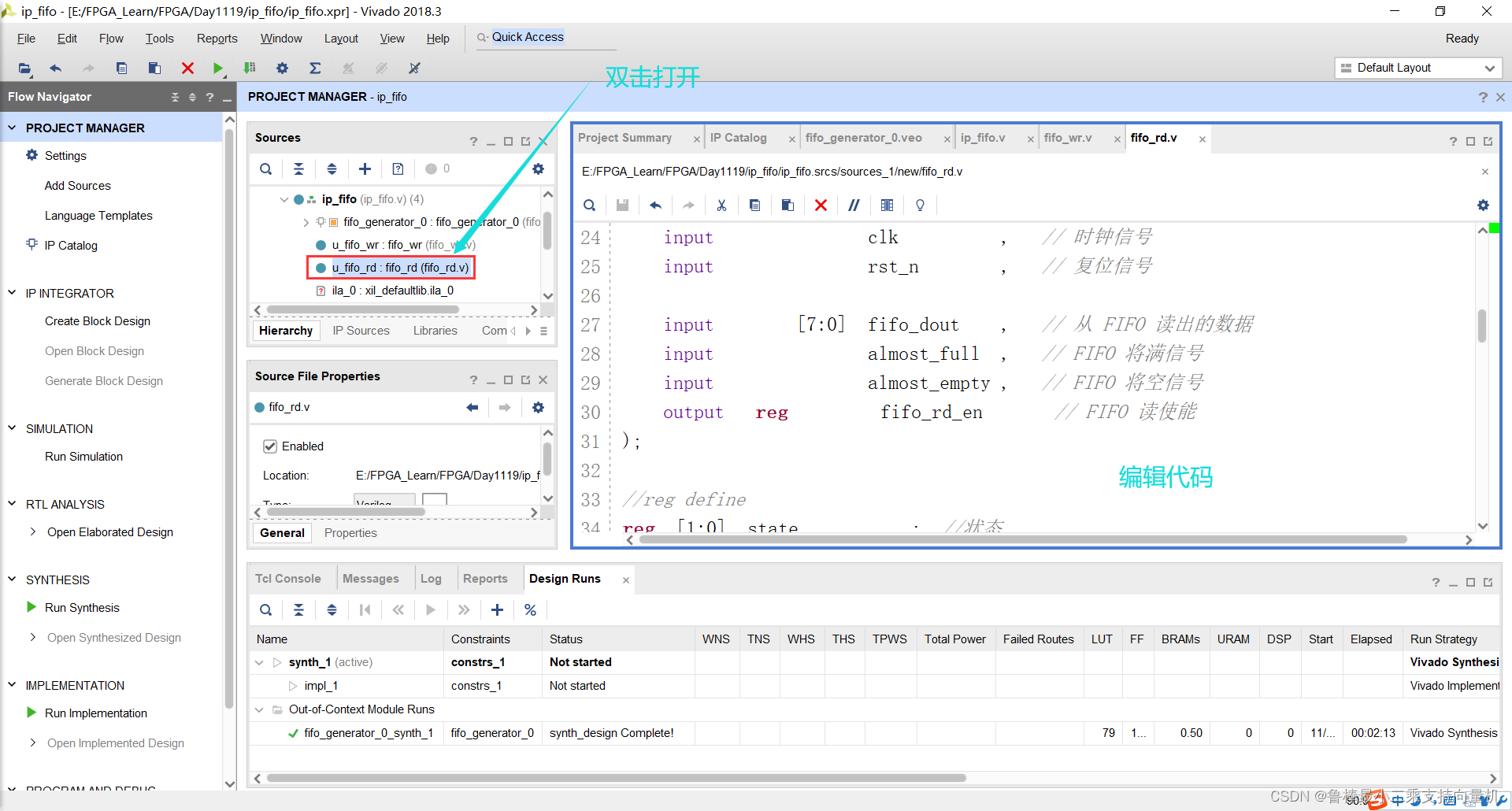

双击打开，输入代码如下：
module fifo_rd(input clk , // 时钟信号input rst_n , // 复位信号input [7:0] fifo_dout , // 从 FIFO 读出的数据input almost_full , // FIFO 将满信号input almost_empty , // FIFO 将空信号output reg fifo_rd_en // FIFO 读使能);//reg definereg [1:0] state ; //状态reg almost_full_d0 ; //almost_full 延迟一拍reg almost_full_syn ; //almost_full 延迟两拍reg [3:0] dly_cnt ; //延迟计数器//因为 fifo_full 信号是属于 FIFO 写时钟域的//所以要将其同步到读时钟域中always @( posedge clk ) beginif( !rst_n ) beginalmost_full_d0 <= 1'b0 ;almost_full_syn <= 1'b0 ;endelse beginalmost_full_d0 <= almost_full ;almost_full_syn <= almost_full_d0 ;endend//读出 FIFO 的数据always @( posedge clk ) beginif (!rst_n) beginfifo_rd_en <= 1'b0;state <= 2'd0;dly_cnt <= 4'd0;endelse begincase(state)2'd0: beginif(almost_full_syn) //如果检测到 FIFO 被写满state <= 2'd1; //就进入延时状态elsestate <= state;end2'd1: beginif(dly_cnt == 4'd10) begin //延时 10 拍//原因是 FIFO IP 核内部状态信号的更新存在延时//延迟 10 拍以等待状态信号更新完毕dly_cnt <= 4'd0;state <= 2'd2; //开始读操作endelsedly_cnt <= dly_cnt + 4'd1;end2'd2: beginif(almost_empty) begin //等待 FIFO 将被读空（下一拍就会空）fifo_rd_en <= 1'b0; //关闭读使能state <= 2'd0; //回到第一个状态endelse //如果 FIFO 没有被读空fifo_rd_en <= 1'b1; //则持续打开读使能enddefault : state <= 2'd0;endcaseendendendmodule
如图所示：
3.3 分析与综合
对设计进行分析，操作如图所示：

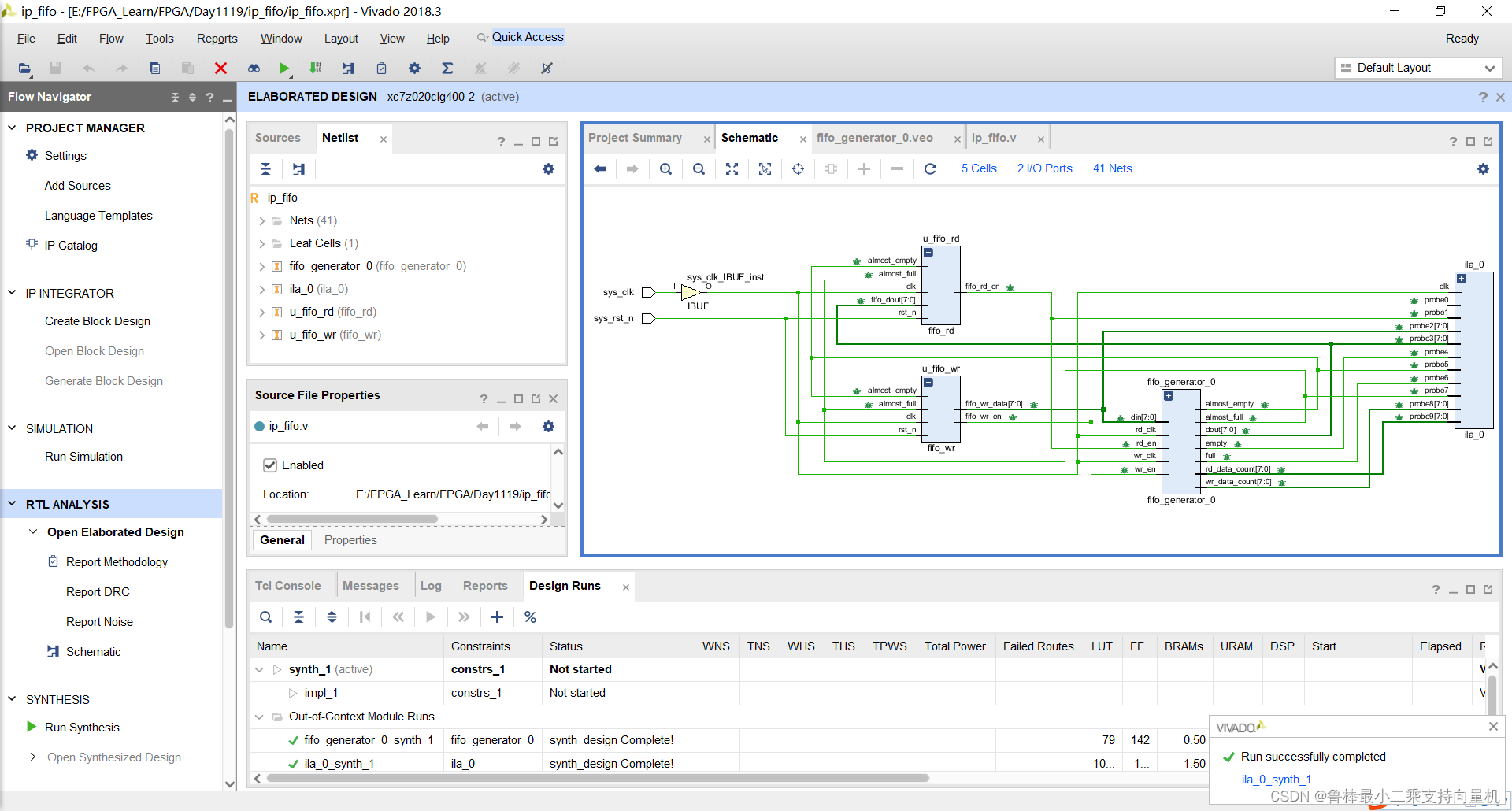

分析后的设计，Vivado自动生成顶层原理图，如图所示：

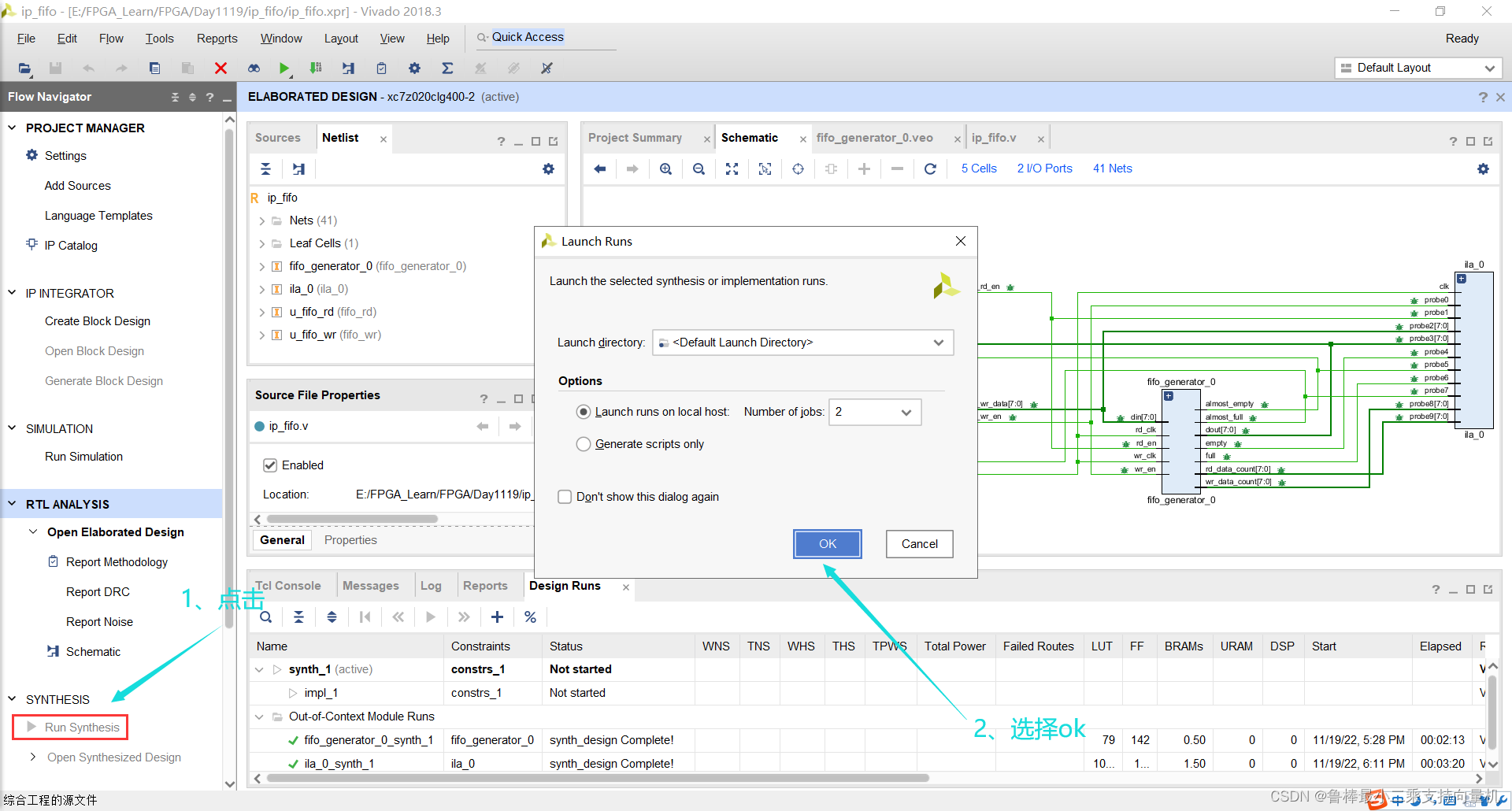

对设计进行综合，操作如图所示：

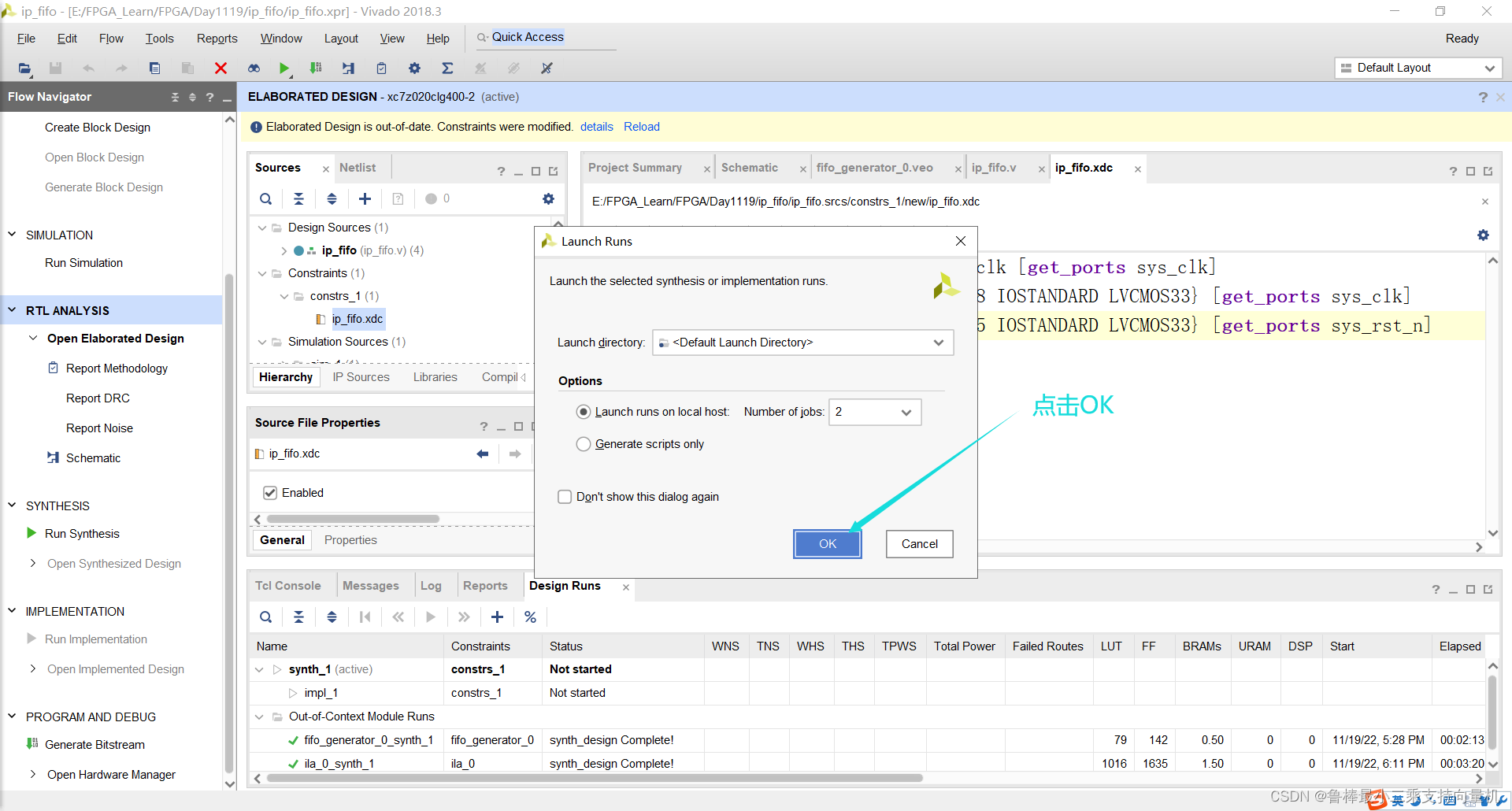

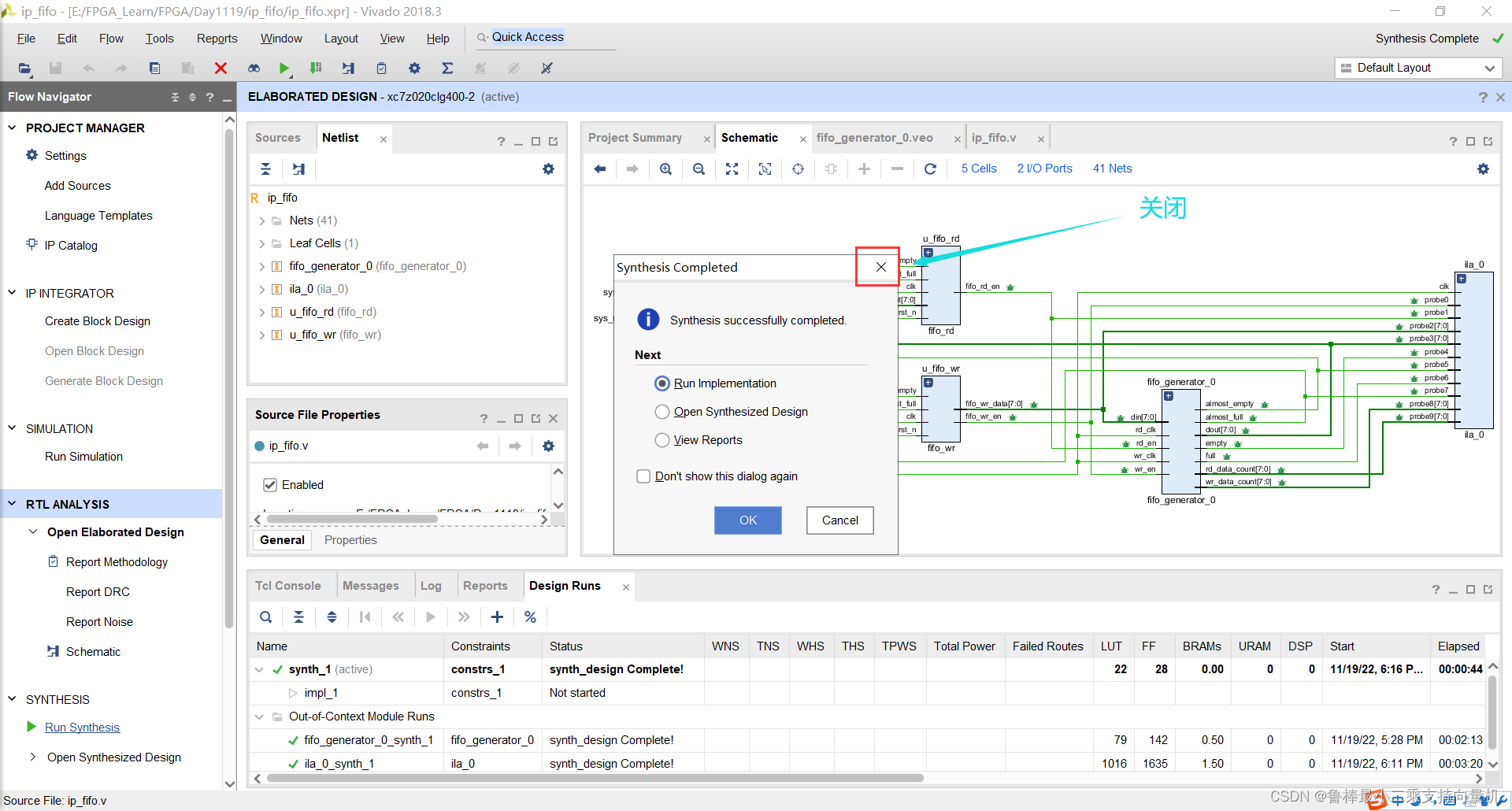

综合完成后，弹出窗口如下，直接关闭：
3.4 约束输入

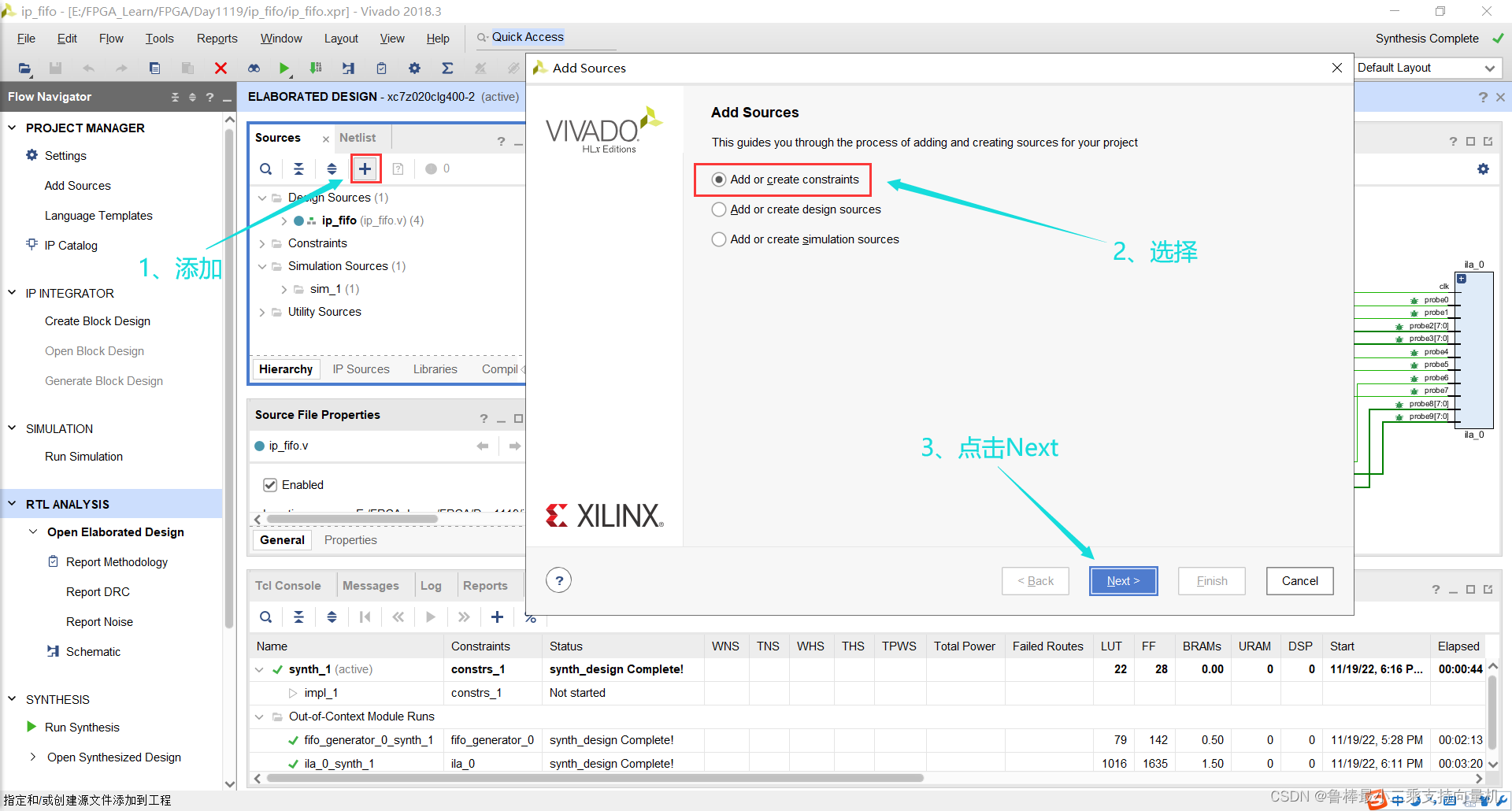

创建约束文件，操作如图所示：

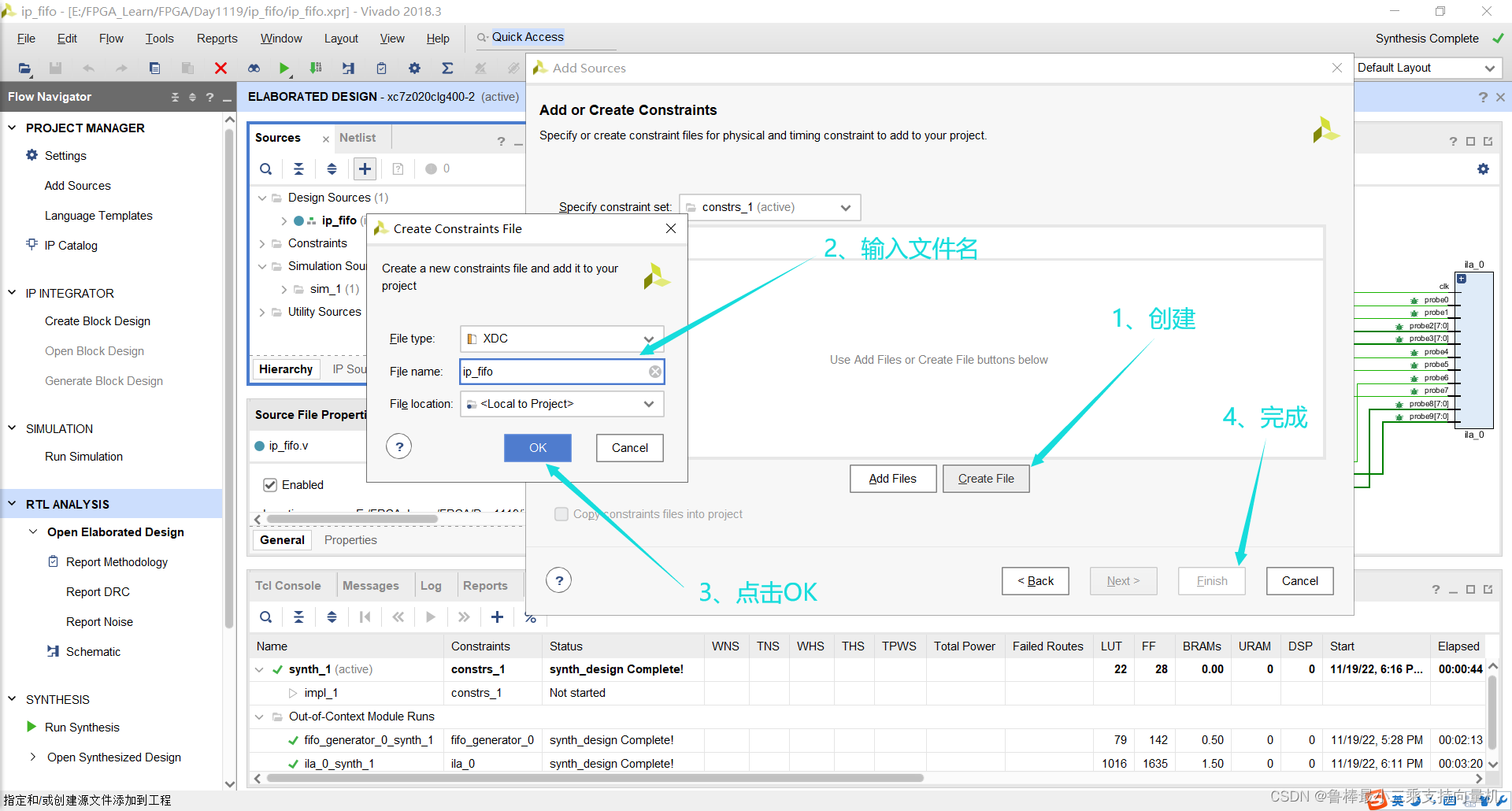

创建约束文件，输入文件名：

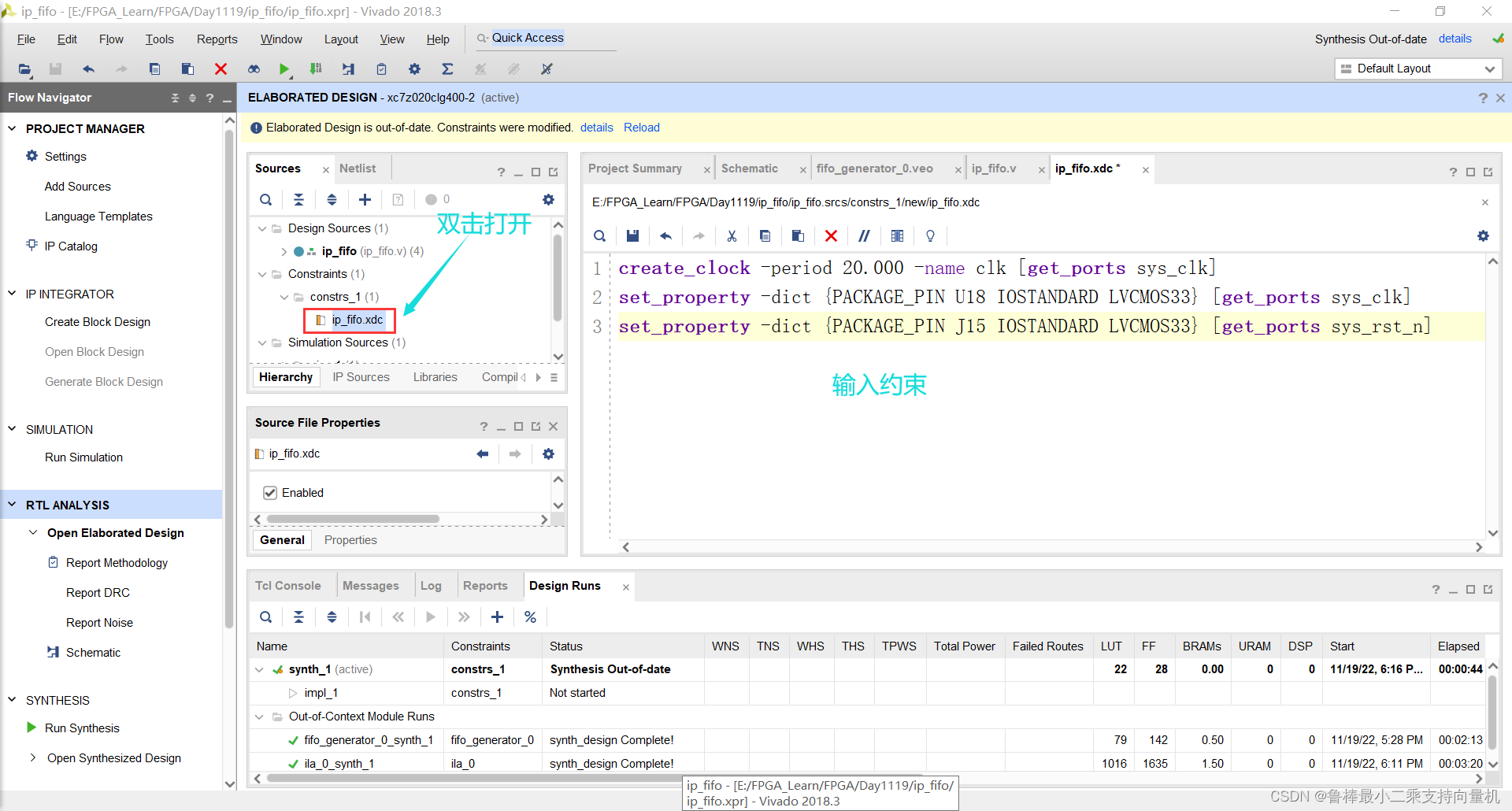

双击打开，输入约束代码：
create_clock -period 20.000 -name clk [get_ports sys_clk]set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]set_property -dict {PACKAGE_PIN J15 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
如图所示：
3.5 设计实现

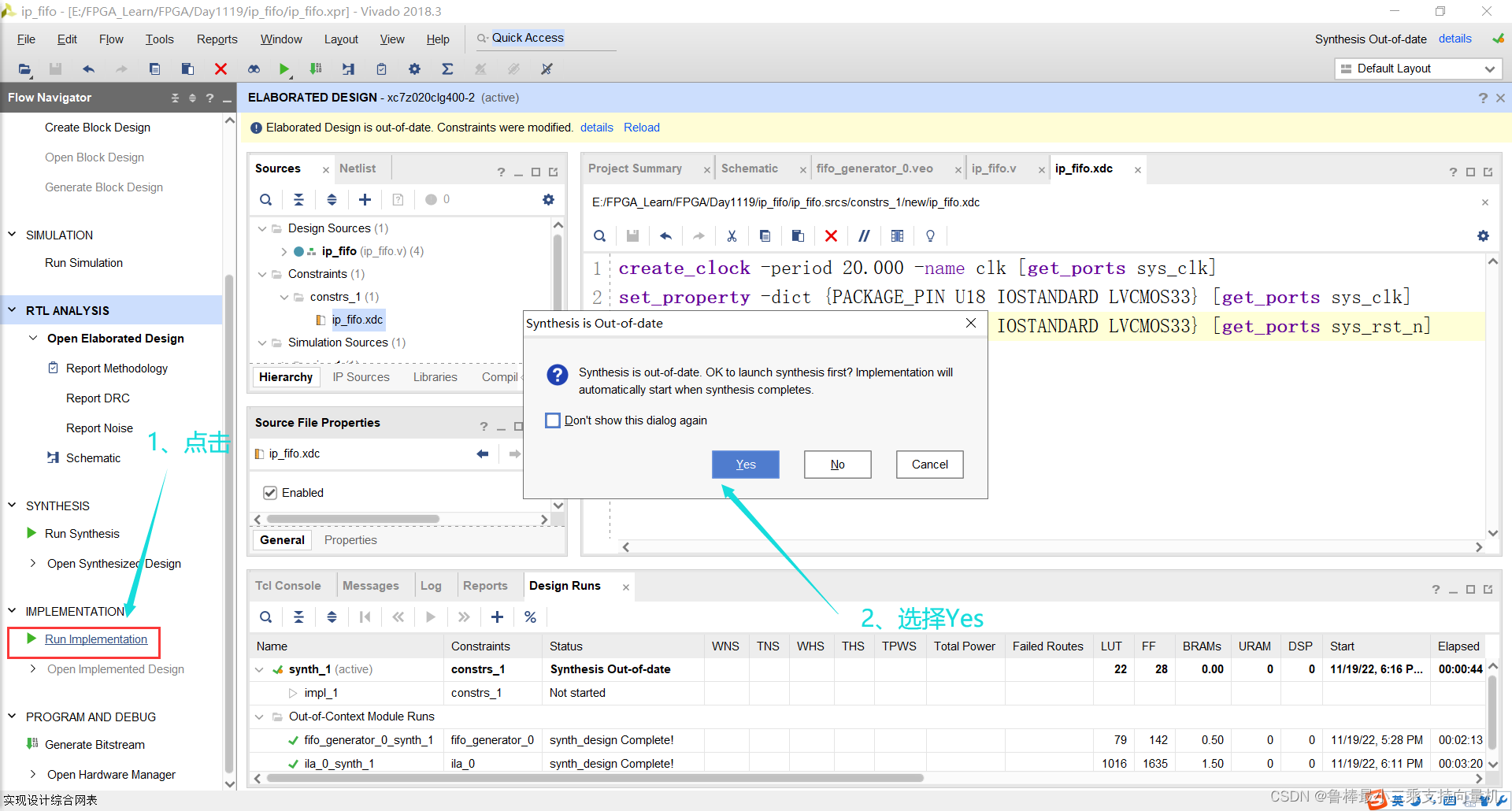

点击 Flow Navigator 窗口中的 Run Implementation，如图所示：
点击OK：

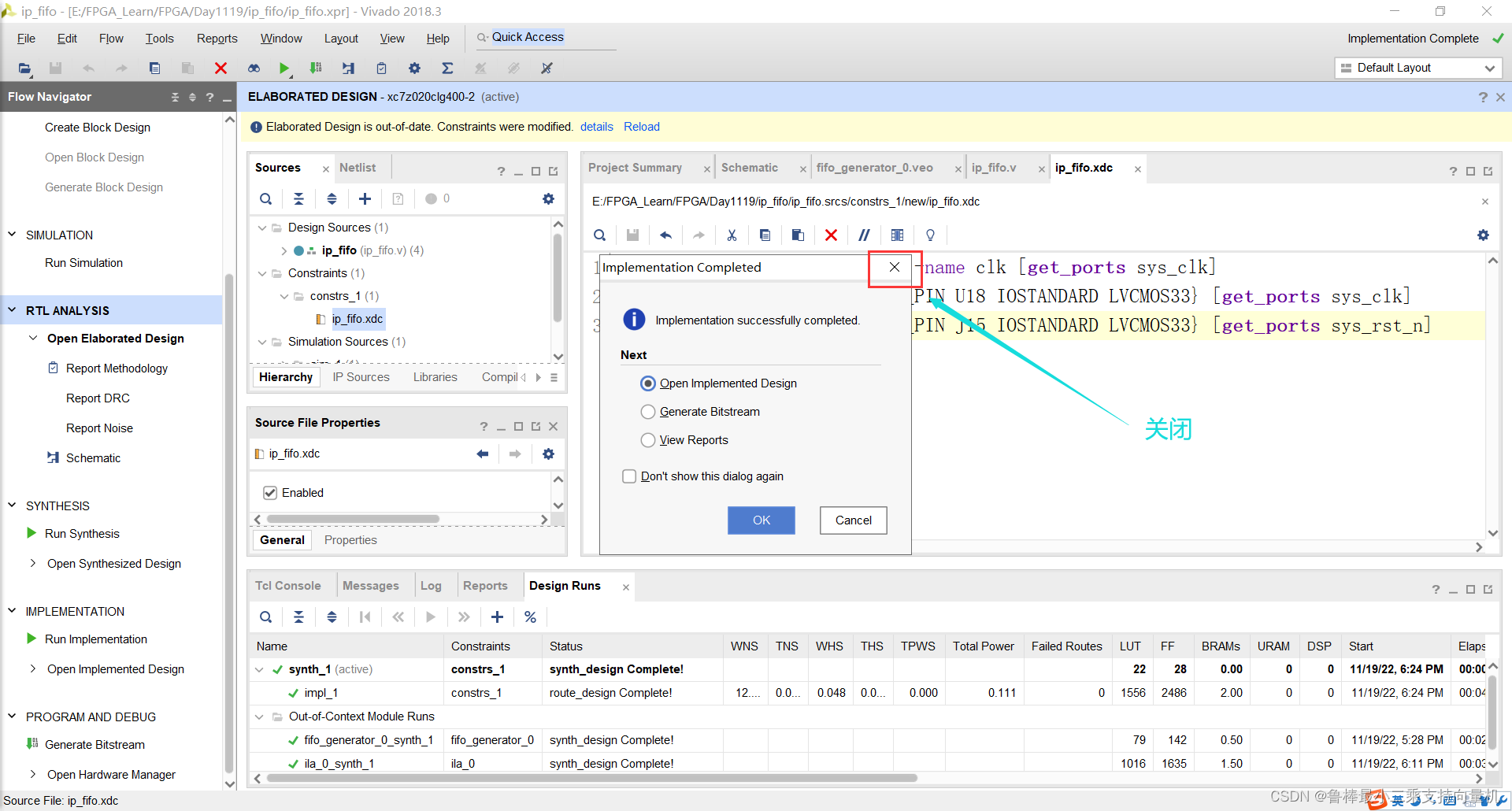

完成后，关闭即可：
3.6 功能仿真

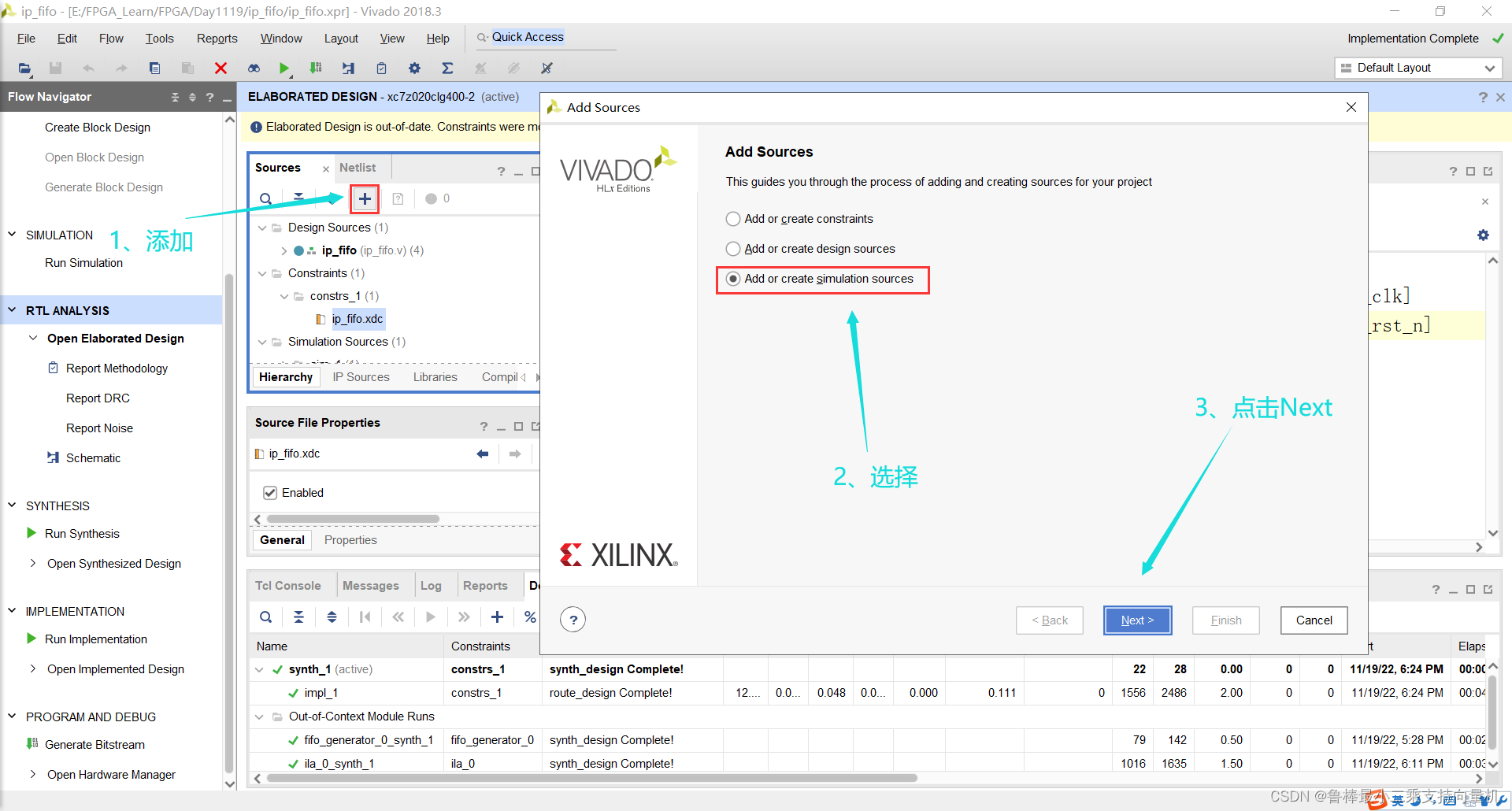

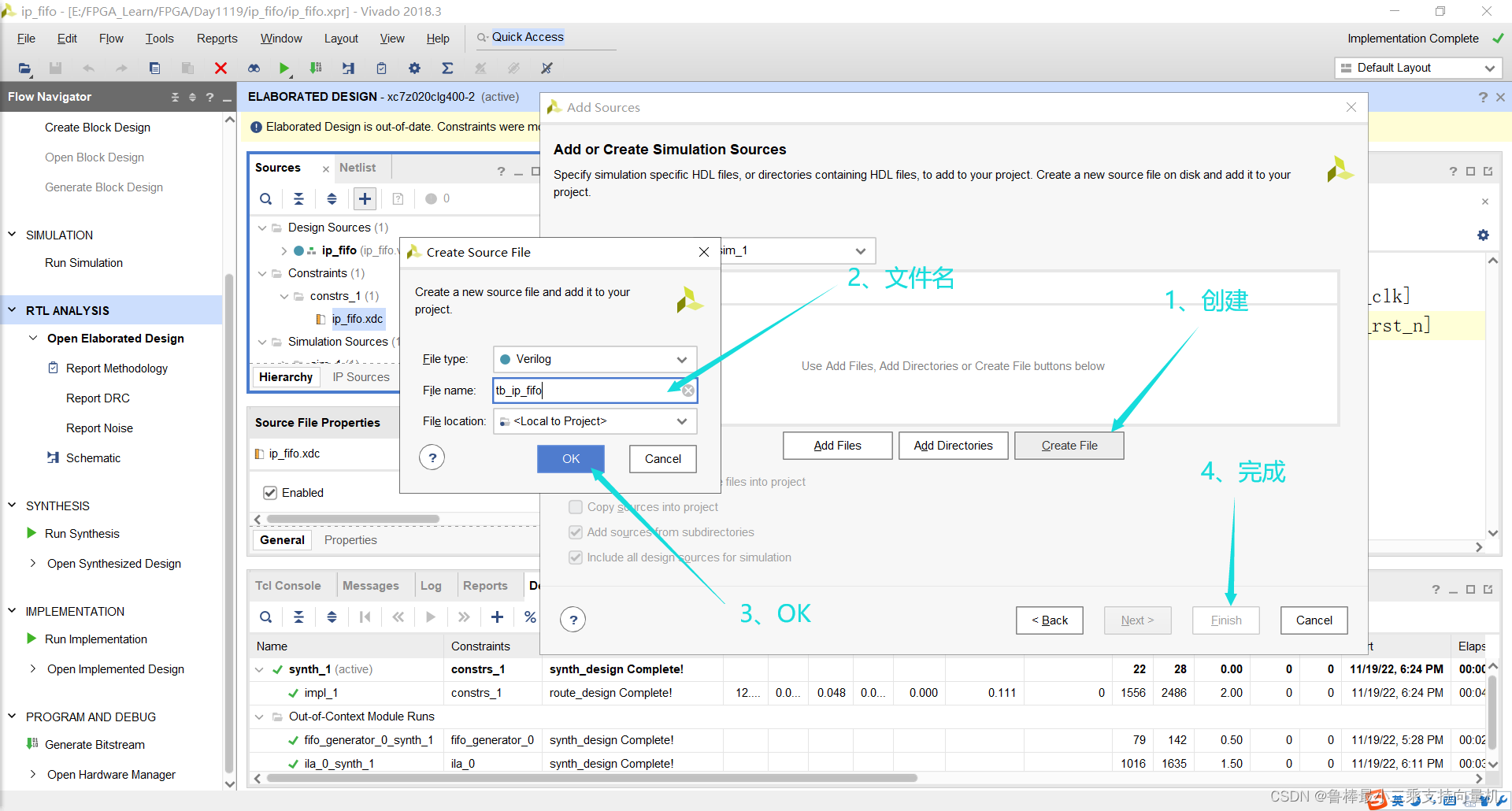

创建TestBench，操作如图所示：
创建激励文件，输入文件名：

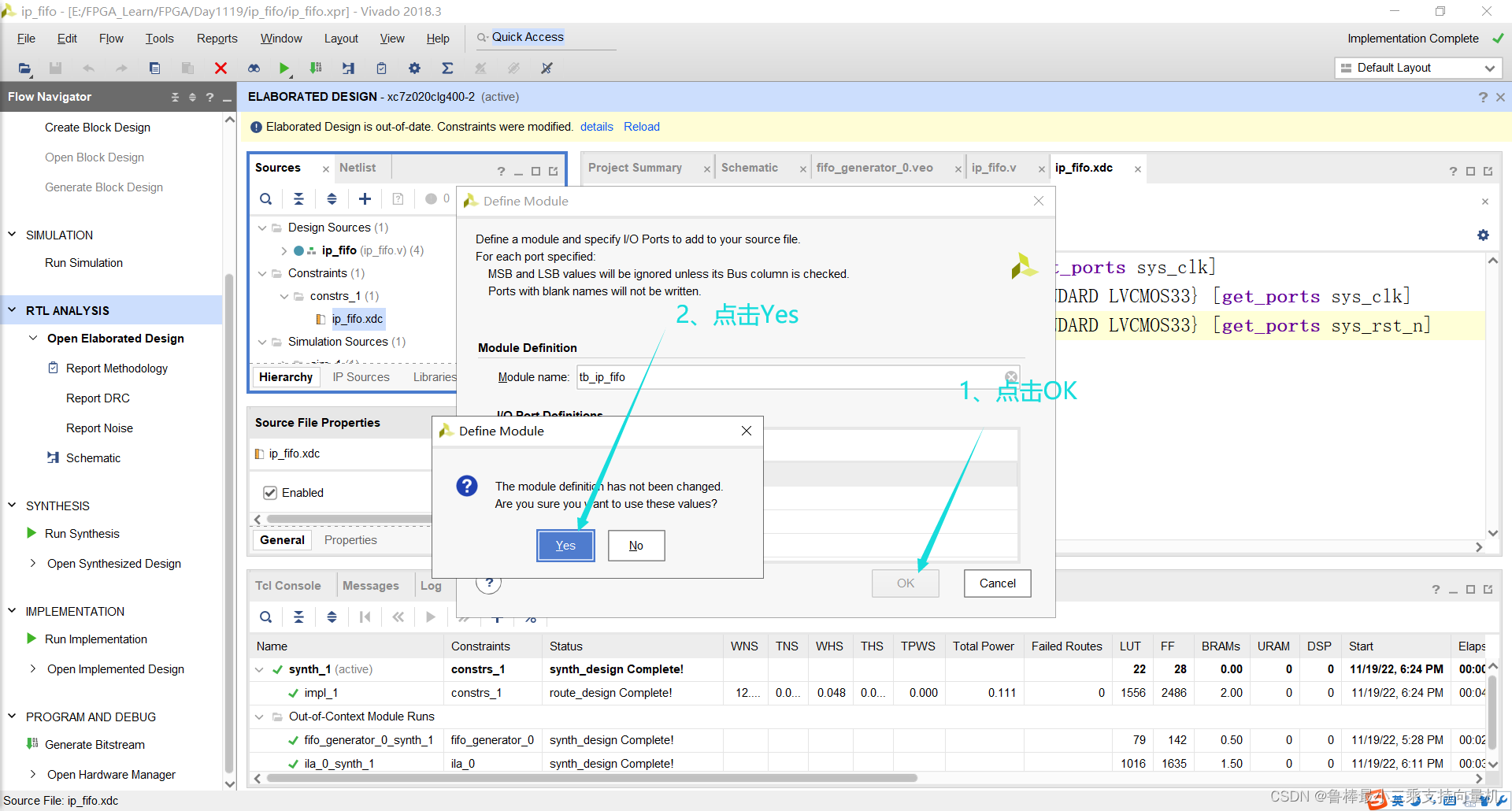

创建完成：

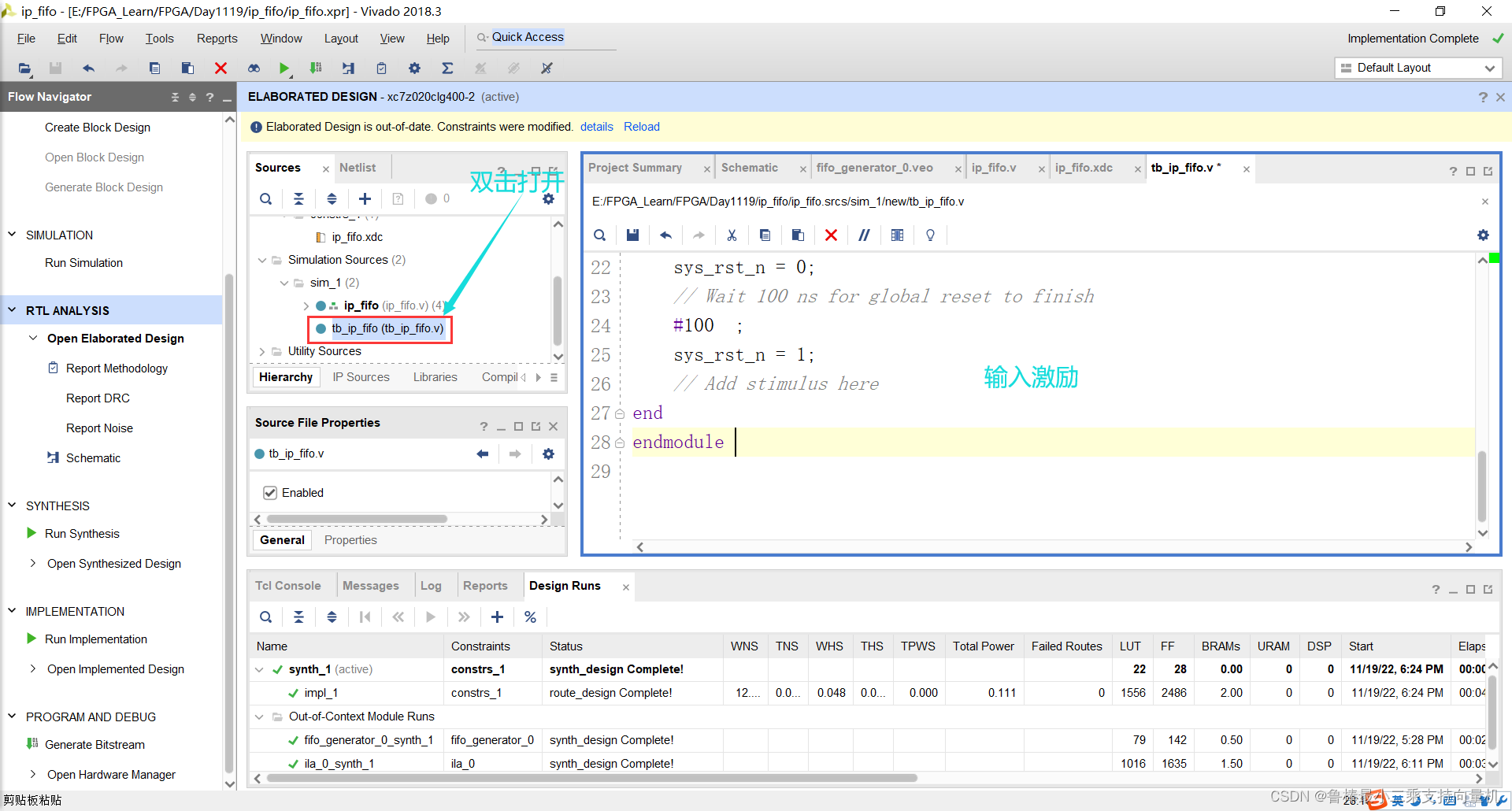

双击打开，输入TestBench(激励)代码：
`timescale 1ns / 1psmodule tb_ip_fifo( );// Inputsreg sys_clk;reg sys_rst_n;// Instantiate the Unit Under Test (UUT)ip_fifo u_ip_fifo (.sys_clk (sys_clk ),.sys_rst_n (sys_rst_n));//Genarate the clkparameter PERIOD = 20;always beginsys_clk = 1'b0;#(PERIOD/2) sys_clk = 1'b1;#(PERIOD/2 );endinitial begin// Initialize Inputssys_rst_n = 0;// Wait 100 ns for global reset to finish#100 ;sys_rst_n = 1;// Add stimulus hereendendmodule
如图所示：

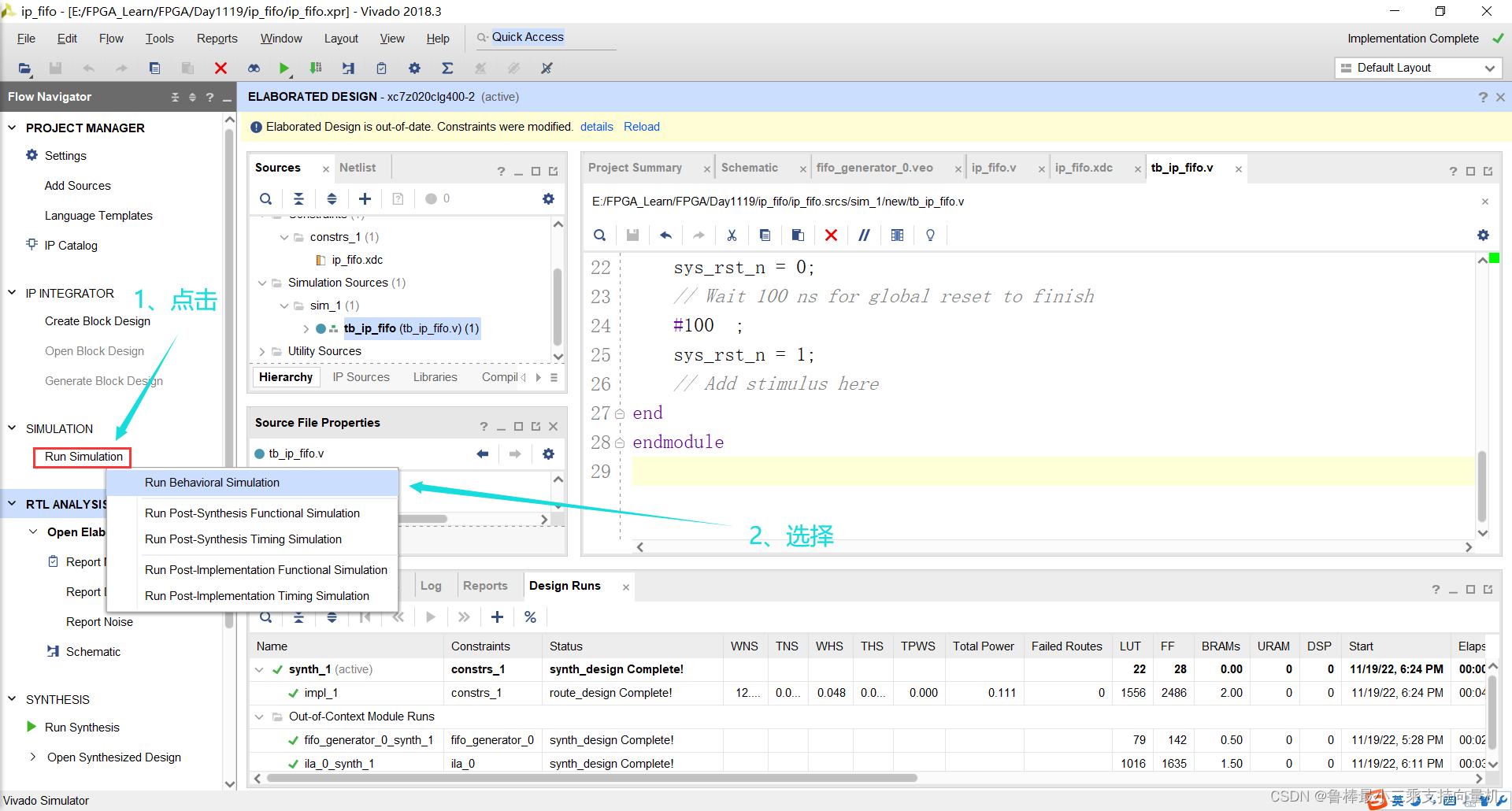

开始进行仿真，操作如下：
选择HDL仿真对象：

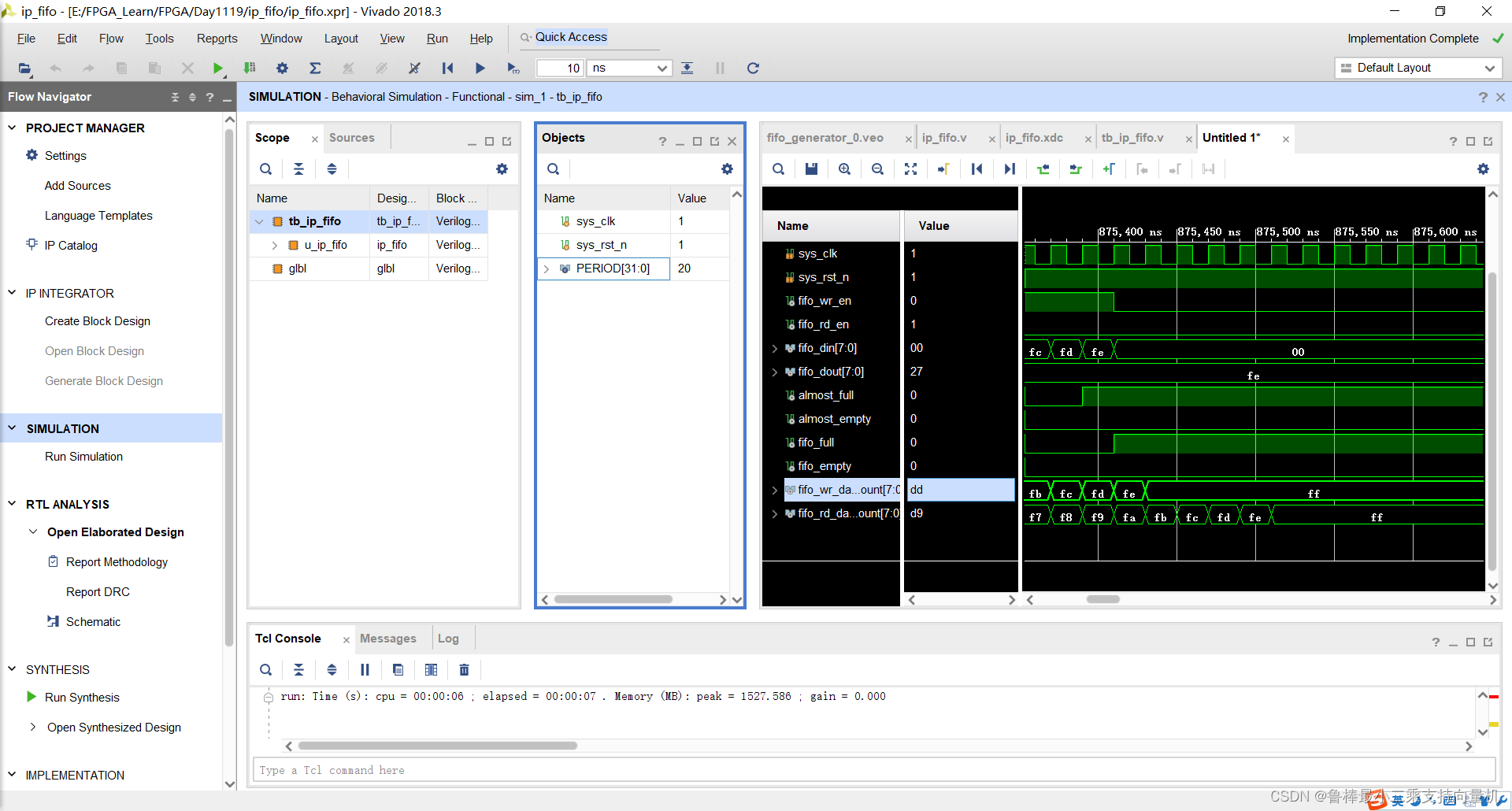

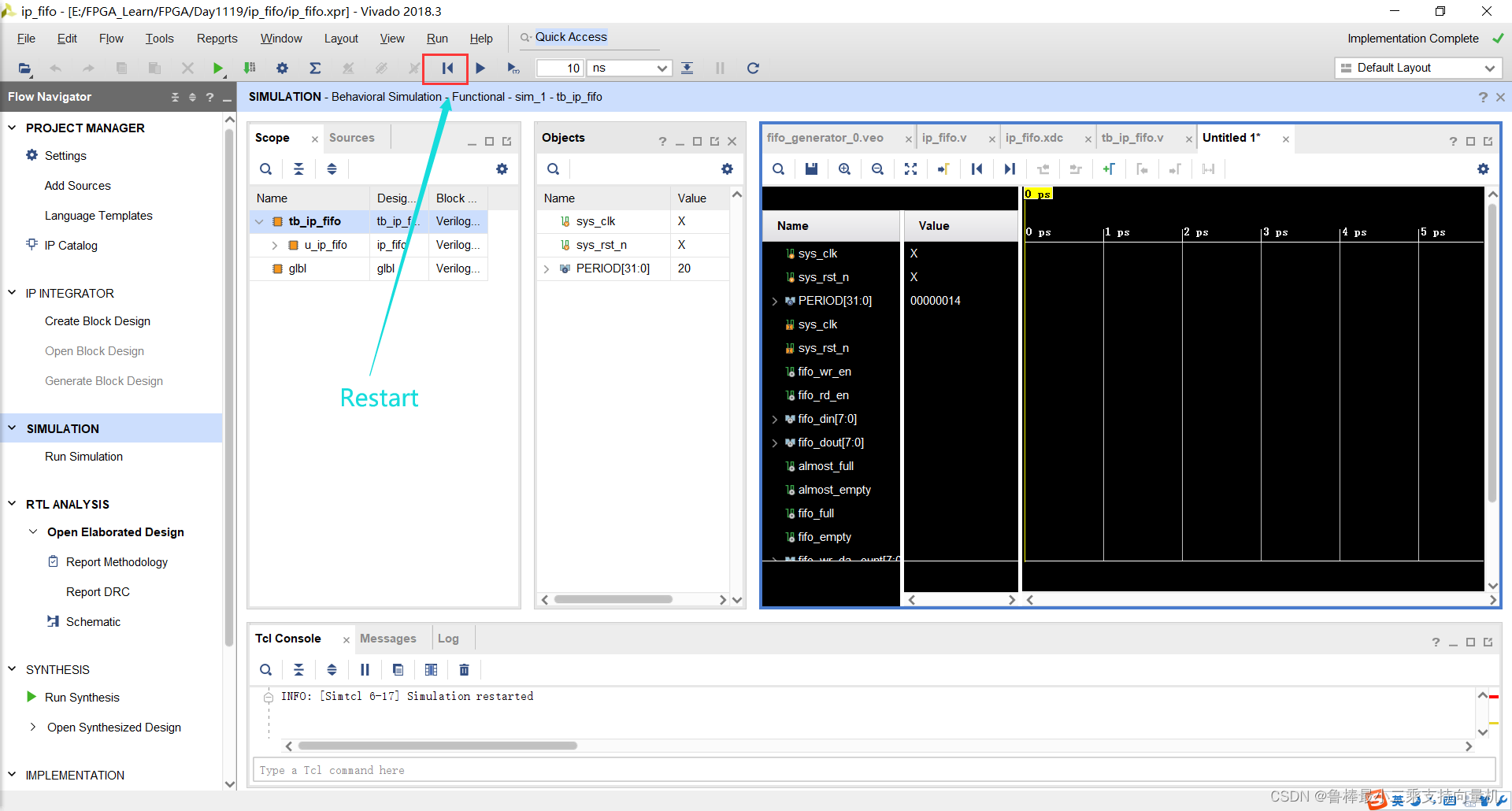

点击Restart，波形窗口中的当前仿真时刻点回归到0ns：

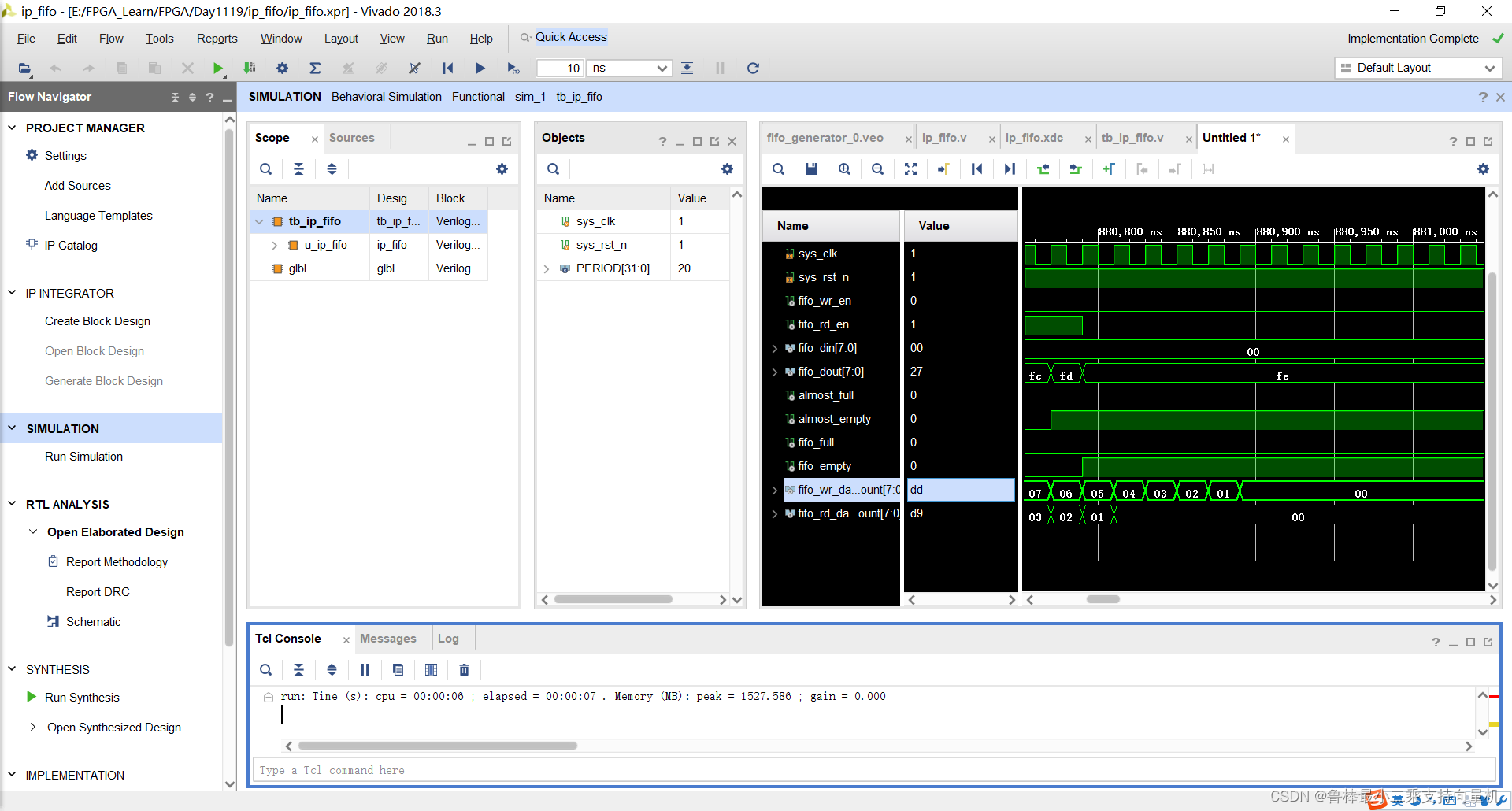

写满数据后，fifo_full信号拉高：
读完数据后，fifo_empty信号拉高：
3.7 下载验证
由于疫情，一直无法去实验室，故ZYNQ开发板不在身边，该步骤内容待更新
致谢领航者ZYNQ开发板，开启FPGA学习之路！
希望本文对大家有帮助，上文若有不妥之处，欢迎指正
