一条SQL语句是如何执行的

红太狼 2023-07-05 13:26 12阅读 0赞

平时我们使用数据库，看到的通常都是一个整体。我们看到的只是输入一条语句，返回一个结果，却不知道这条语句在 MySQL 内部的执行过程。为了弄清楚一条SQL语句是如何执行的，必须要先了解MySQL的结构，然后解析每个模块都发生了什么。

# MySQL拆解 #

给出的是 MySQL 的基本架构示意图，从中你可以清楚地看到 SQL 语句在 MySQL 的各个功能模块中的执行过程。

![20200215155752483.png][]

大体来说，MySQL 可以分为 Server 层和存储引擎层两部分。

Server 层包括连接器、查询缓存、分析器、优化器、执行器等，涵盖 MySQL 的大多数核心服务功能，以及所有的内置函数（如日期、时间、数学和加密函数等），所有跨存储引擎的功能都在这一层实现，比如存储过程、触发器、视图等。

而存储引擎层负责数据的存储和提取。其架构模式是插件式的，支持 InnoDB、MyISAM、Memory 等多个存储引擎。现在最常用的存储引擎是 InnoDB，它从 MySQL 5.5.5 版本开始成为了默认存储引擎。

也就是说，你执行 create table 建表的时候，如果不指定引擎类型，默认使用的就是 InnoDB。不过，你也可以通过指定存储引擎的类型来选择别的引擎，比如在 create table 语句中使用 engine=memory, 来指定使用内存引擎创建表。不同存储引擎的表数据存取方式不同，支持的功能也不同，在后面的文章中，我们会讨论到引擎的选择。

从图中不难看出，不同的存储引擎共用一个 Server 层，也就是从连接器到执行器的部分。你可以先对每个组件的名字有个印象，接下来我会结合开头提到的那条 SQL 语句，带你走一遍整个执行流程，依次看下每个组件的作用。

## 连接器 ##

第一步，你会先连接到这个数据库上，这时候接待你的就是连接器。连接器负责跟客户端建立连接、获取权限、维持和管理连接。连接命令一般是这么写的：

mysql -h$ip -P$port -u$user -p

输完命令之后，你就需要在交互对话里面输入密码。虽然密码也可以直接跟在 -p 后面写在命令行中，但这样可能会导致你的密码泄露。如果你连的是生产服务器，强烈建议你不要这么做。

连接命令中的 mysql 是客户端工具，用来跟服务端建立连接。在完成经典的 TCP 握手后，连接器就要开始认证你的身份，这个时候用的就是你输入的用户名和密码。

*  如果用户名或密码不对，你就会收到一个"Access denied for user"的错误，然后客户端程序结束执行。
 *  如果用户名密码认证通过，连接器会到权限表里面查出你拥有的权限。之后，这个连接里面的权限判断逻辑，都将依赖于此时读到的权限。

这就意味着，一个用户成功建立连接后，即使你用管理员账号对这个用户的权限做了修改，也不会影响已经存在连接的权限。修改完成后，只有再新建的连接才会使用新的权限设置。

连接完成后，如果你没有后续的动作，这个连接就处于空闲状态，客户端如果太长时间没动静，连接器就会自动将它断开。这个时间是由参数 wait\_timeout 控制的，默认值是 8 小时。如果在连接被断开之后，客户端再次发送请求的话，就会收到一个错误提醒： Lost connection to MySQL server during query。这时候如果你要继续，就需要重连，然后再执行请求了。数据库里面，长连接是指连接成功后，如果客户端持续有请求，则一直使用同一个连接。短连接则是指每次执行完很少的几次查询就断开连接，下次查询再重新建立一个。建立连接的过程通常是比较复杂的，所以我建议你在使用中要尽量减少建立连接的动作，也就是尽量使用长连接。

但是全部使用长连接后，你可能会发现，有些时候 MySQL 占用内存涨得特别快，这是因为 MySQL 在执行过程中临时使用的内存是管理在连接对象里面的。这些资源会在连接断开的时候才释放。所以如果长连接累积下来，可能导致内存占用太大，被系统强行杀掉（OOM），从现象看就是 MySQL 异常重启了。

怎么解决这个问题呢？你可以考虑以下两种方案。

1.  定期断开长连接。使用一段时间，或者程序里面判断执行过一个占用内存的大查询后，断开连接，之后要查询再重连。
2.  如果你用的是 MySQL 5.7 或更新版本，可以在每次执行一个比较大的操作后，通过执行 mysql\_reset\_connection 来重新初始化连接资源。这个过程不需要重连和重新做权限验证，但是会将连接恢复到刚刚创建完时的状态。

## 查询缓存 ##

连接建立完成后，你就可以执行 select 语句了。执行逻辑就会来到第二步：查询缓存。

MySQL 拿到一个查询请求后，会先到查询缓存看看，之前是不是执行过这条语句。之前执行过的语句及其结果可能会以 key-value 对的形式，被直接缓存在内存中。key 是查询的语句，value 是查询的结果。如果你的查询能够直接在这个缓存中找到 key，那么这个 value 就会被直接返回给客户端。

如果语句不在查询缓存中，就会继续后面的执行阶段。执行完成后，执行结果会被存入查询缓存中。你可以看到，如果查询命中缓存，MySQL 不需要执行后面的复杂操作，就可以直接返回结果，这个效率会很高。

但是大多数情况下我会建议你不要使用查询缓存，为什么呢？因为查询缓存往往弊大于利。查询缓存的失效非常频繁，只要有对一个表的更新，这个表上所有的查询缓存都会被清空。因此很可能你费劲地把结果存起来，还没使用呢，就被一个更新全清空了。对于更新压力大的数据库来说，查询缓存的命中率会非常低。除非你的业务就是有一张静态表，很长时间才会更新一次。比如，一个系统配置表，那这张表上的查询才适合使用查询缓存。

需要注意的是，MySQL 8.0 版本直接将查询缓存的整块功能删掉了，也就是说 8.0 开始彻底没有这个功能了。

## 分析器 ##

如果没有命中查询缓存，就要开始真正执行语句了。首先，MySQL 需要知道你要做什么，因此需要对 SQL 语句做解析。

分析器先会做“词法分析”。你输入的是由多个字符串和空格组成的一条 SQL 语句，MySQL 需要识别出里面的字符串分别是什么，代表什么。

MySQL 从你输入的"select"这个关键字识别出来，这是一个查询语句。它也要把字符串“T”识别成“表名 T”，把字符串“ID”识别成“列 ID”。

做完了这些识别以后，就要做“语法分析”。根据词法分析的结果，语法分析器会根据语法规则，判断你输入的这个 SQL 语句是否满足 MySQL 语法。如果你的语句不对，就会收到“You have an error in your SQL syntax”的错误提醒，比如下面这个语句 select 少打了开头的字母“s”。

mysql> elect * from t where ID=1;

    ERROR 1064 (42000): You have an error in your SQL syntax; check the manual that corresponds to your MySQL server version for the right syntax to use near 'elect * from t where ID=1' at line 1

## 优化器 ##

经过了分析器，MySQL 就知道你要做什么了。在开始执行之前，还要先经过优化器的处理。

优化器是在表里面有多个索引的时候，决定使用哪个索引；或者在一个语句有多表关联（join）的时候，决定各个表的连接顺序。比如你执行下面这样的语句，这个语句是执行两个表的 join：

mysql> select * from t1 join t2 on t1.id=t2.id where t1.c=10 and t2.d=20;

*  既可以先从表 t1 里面取出 c=10 的记录的 ID 值，再根据 ID 值关联到表 t2，再判断 t2 里面 d 的值是否等于 20。
 *  也可以先从表 t2 里面取出 d=20 的记录的 ID 值，再根据 ID 值关联到 t1，再判断 t1 里面 c 的值是否等于 10。

这两种执行方法的逻辑结果是一样的，但是执行的效率会有不同，而优化器的作用就是决定选择使用哪一个方案。

优化器阶段完成后，这个语句的执行方案就确定下来了，然后进入执行器阶段。

## 执行器 ##

MySQL 通过分析器知道了你要做什么，通过优化器知道了该怎么做，于是就进入了执行器阶段，开始执行语句。

开始执行的时候，要先判断一下你对这个表 T 有没有执行查询的权限，如果没有，就会返回没有权限的错误，在工程实现上，如果命中查询缓存，会在查询缓存返回结果的时候，做权限验证。查询也会在优化器之前调用 precheck 验证权限。

如果有权限，就打开表继续执行。打开表的时候，执行器就会根据表的引擎定义，去使用这个引擎提供的接口。例如以下语句：

mysql> select * from T where ID=10;

比如我们这个例子中的表 T 中，ID 字段没有索引，那么执行器的执行流程是这样的：

1.  调用 InnoDB 引擎接口取这个表的第一行，判断 ID 值是不是 10，如果不是则跳过，如果是则将这行存在结果集中；
2.  调用引擎接口取“下一行”，重复相同的判断逻辑，直到取到这个表的最后一行。
3.  执行器将上述遍历过程中所有满足条件的行组成的记录集作为结果集返回给客户端。

至此，这个语句就执行完成了。

对于有索引的表，执行的逻辑也差不多。第一次调用的是“取满足条件的第一行”这个接口，之后循环取“满足条件的下一行”这个接口，这些接口都是引擎中已经定义好的。

# SQL语句执行流程 #

有了以上对MySQL结构的拆解知识后，我们知道一条查询语句的执行过程一般是经过连接器、分析器、优化器、执行器等功能模块，最后到达存储引擎。那么，一条更新语句的执行流程又是怎样的呢？

我们还是从一个表的一条更新语句说起，下面是这个表的创建语句，这个表有一个主键 ID 和一个整型字段 c：

mysql> create table T(ID int primary key, c int);

如果要将 ID=2 这一行的值加 1，SQL 语句就会这么写：

mysql> update T set c=c+1 where ID=2;

前面我们说过，在一个表上有更新的时候，跟这个表有关的查询缓存会失效，所以这条语句就会把表 T 上所有缓存结果都清空。这也就是我们一般不建议使用查询缓存的原因。

接下来，分析器会通过词法和语法解析知道这是一条更新语句。优化器决定要使用 ID 这个索引。然后，执行器负责具体执行，找到这一行，然后更新。

与查询流程不一样的是，更新流程还涉及两个重要的日志模块：redo log（重做日志）和 binlog（归档日志）。

## InnoDB重要的日志模块：redo log ##

**为什么需要redo log呢？**

在 MySQL 里，如果每一次的更新操作都需要写进磁盘，要先从磁盘找到对应的那条记录，更新后然后再写入磁盘，整个过程 IO 成本、查找成本都很高。为了提高效率避免频繁的IO操作，InnoDB的设计者使用WAL（write ahead logging）技术。它的关键点就是先写日志，再写磁盘。

更新数据的时候引擎并不是按条更新的，而是以页为最小单位更新。如果没有redo log，每次更新一条数据都要把整页的数据刷新到磁盘。如果更新多条数据，很可能一次就要更新多页，而且这些IO是随机IO，磁盘IO就会多且慢。有了redo log，就不需要每次直接按页更新磁盘，而是把更新写到redo log中，然后等空闲时间再把redo log中的更新写入到磁盘。这样做的好处是redo log是顺序写的，而且是按页写。所以虽然多了一步，实际上是比直接更新快的。

具体来说，当有一条记录需要更新的时候，InnoDB 引擎就会先把记录写到 redo log里面，并更新内存，这个时候更新就算完成了。同时，InnoDB 引擎会在适当的时候，将这个操作记录更新到磁盘里面，而这个更新往往是在系统比较空闲的时候做。

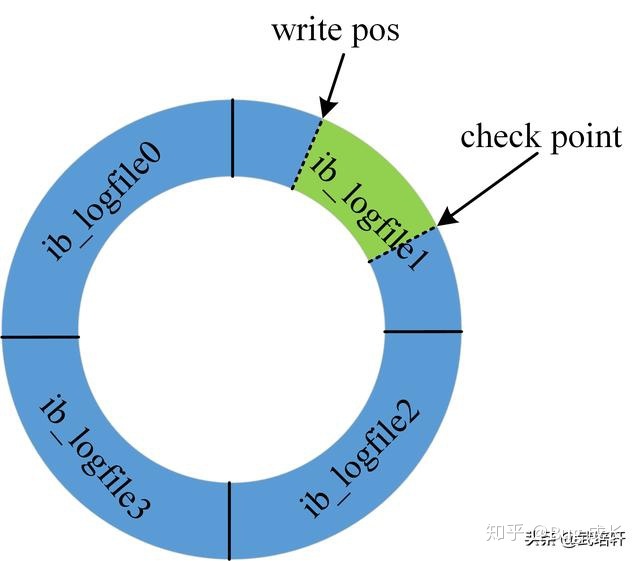

InnoDB 的redo log文件是固定大小的，比如可以配置为一组4个文件，每个文件的大小是 1GB，那么总共就可以记录 4GB 的操作。从头开始写，写到末尾就又回到开头循环写，如下面这个图所示。

![20200215162108989.jpg][]

write pos 是当前记录的位置，一边写一边后移，写到第 3 号文件末尾后就回到 0 号文件开头。checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。

write pos 和 checkpoint 之间的空着的部分是可以用来写新操作的。如果 write pos 追上 checkpoint，表示日志满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint 推进一下。

有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个能力称为 crash-safe。

## MySQL重要的日志模块：binlog ##

前面我们讲过，MySQL 整体来看，其实就有两块：一块是 Server 层，它主要做的是 MySQL 功能层面的事情；还有一块是引擎层，负责存储相关的具体事宜。

上面提到的redo log 是 InnoDB 引擎特有的日志，而 Server 层也有自己的日志，称为 binlog（归档日志）。

为什么会有两份日志呢？因为最开始 MySQL 里并没有 InnoDB 引擎。MySQL 自带的引擎是 MyISAM，但是 MyISAM 没有 crash-safe 的能力，binlog 日志只能用于归档。而 InnoDB 是另一个公司以插件形式引入 MySQL 的，既然只依靠 binlog 是没有 crash-safe 能力的，所以 InnoDB 使用另外一套日志系统——也就是 redo log 来实现 crash-safe 能力。

这两种日志有以下三点不同。

1.  redo log 是 InnoDB 引擎特有的；binlog 是 MySQL 的 Server 层实现的，所有引擎都可以使用。
2.  redo log 是物理日志，记录的是“在某个数据页上做了什么修改”；binlog 是逻辑日志，记录的是这个语句的原始逻辑，比如“给 ID=2 这一行的 c 字段加 1 ”。
3.  redo log 是循环写的，空间固定会用完； binlog 是可以追加写入的。“追加写”是指当binlog 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志，例如binglog\_001文件、binlog\_0002文件。

有了对这两个日志的概念性理解，我们再来看执行器和 InnoDB 引擎在执行这个简单的 update 语句时的内部流程。

1.  执行器先找引擎取 ID=2 这一行。ID 是主键，引擎直接用树搜索找到这一行。如果 ID=2 这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。
2.  执行器拿到引擎给的行数据，把c的值加上 1，比如原来是 N，现在就是 N+1，得到新的一行数据，再调用引擎接口写入这行新数据。
3.  引擎将这行新数据更新到内存中，同时将这个更新操作记录到 redo log 里面，此时 redo log 处于 prepare状态。然后告知执行器执行完成了，随时可以提交事务。
4.  执行器生成这个操作的 binlog，并把 binlog 写入磁盘。执行器调用引擎的提交事务接口，引擎把刚刚写入的 redo log 改成提交（commit）状态，更新完成。

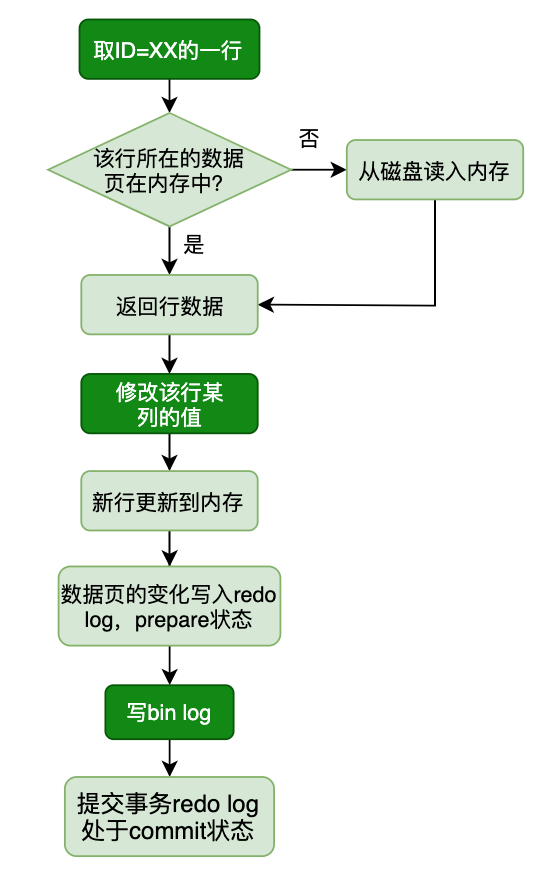

给出这个 update 语句的执行流程图，图中浅色框表示是在 InnoDB 内部执行的，深色框表示是在执行器中执行的。

![20200215162721972.png][]

最后三步看上去有点复杂，写redo log竟然使用了两阶段提交。

## redo log的两阶段提交 ##

为什么必须有"两阶段提交"呢？这是为了让两份日志之间的逻辑一致。

由于 redo log 和 binlog 是两个独立的逻辑，如果不用两阶段提交，要么就是先写完 redo log 再写 binlog，或者采用反过来的顺序。我们看看这两种方式会有什么问题。

仍然用前面的 update 语句来做例子。假设当前 ID=2 的行，字段 c 的值是 0，再假设执行 update 语句过程中在写完第一个日志后，第二个日志还没有写完期间发生了 crash，会出现什么情况呢？

1.  先写 redo log 后写 binlog。假设在 redo log 写完，binlog 还没有写完的时候，MySQL 进程异常重启。由于我们前面说过的，redo log 写完之后，系统即使崩溃，仍然能够把数据恢复回来，所以恢复后这一行 c 的值是 1。但是由于 binlog 没写完就 crash 了，这时候 binlog 里面就没有记录这个语句。因此，之后备份日志的时候，存起来的 binlog 里面就没有这条语句。然后你会发现，如果需要用这个 binlog 来恢复临时库的话，由于这个语句的 binlog 丢失，这个临时库就会少了这一次更新，恢复出来的这一行 c 的值就是 0，与原库的值不同。
2.  先写 binlog 后写 redo log。如果在 binlog 写完之后 crash，由于 redo log 还没写，崩溃恢复以后这个事务无效，所以这一行 c 的值是 0。但是 binlog 里面已经记录了“把 c 从 0 改成 1”这个日志。所以，在之后用 binlog 来恢复的时候就多了一个事务出来，恢复出来的这一行 c 的值就是 1，与原库的值不同。

可以看到，如果不使用“两阶段提交”，那么数据库的状态就有可能和用它的日志恢复出来的库的状态不一致。redo log 和 binlog 都可以用于表示事务的提交状态，而两阶段提交就是让这两个状态保持逻辑上的一致。

MySQL通过两阶段提交的方式来保证Crash-Safe。Crash-Safe需要Server层、Binlog和InnoDB的协同工作才能完成。

物理日志redo log 用于保证 crash-safe 能力。WAL主要节省的是随机写磁盘的 IO 消耗，它将随机写转换成了顺序写，因为redo log记录的是对数据页的改动（物理日志），而且是顺序的。先写redo log在合适的时候再写磁盘，间接的将此前逻辑上的随机写磁盘变成了顺序写（按数据页来更新），性能会提高不少。

Crash-Safe指MySQL服务器宕机重启后，能够保证：

*  所有已经提交的事务的数据仍然存在。
 *  所有没有提交的事务的数据自动回滚。

Innodb通过Redo Log和Undo Log可以保证以上两点。为了保证严格的Crash-Safe，必须要在每个事务提交的时候，将Redo Log写入硬件存储。这样做会牺牲一些性能，但是可靠性最好。为了平衡两者，InnoDB提供了一个系统变量innodb\_flush\_log\_at\_trx\_commit，用户可以根据应用的需求自行调整。innodb\_flush\_log\_at\_trx\_commit 这个参数设置成 1 的时候，表示每次事务的 redo log 都直接持久化到磁盘。这个参数建议设置成 1，这样可以保证 MySQL 异常重启之后数据不丢失。sync\_binlog 这个参数设置成 1 的时候，表示每次事务的 binlog 都持久化到磁盘。这个参数也建议设置成 1，这样可以保证 MySQL 异常重启之后 binlog 不丢失。
