上篇我们看到绘制点和线，在平面上，点和线组成了面，我们先看绘制三角形。

glDrawArrays的mode参数除了点和线，还有三角，是这三个：GL\_TRIANGLE，GL\_TRIANGLE\_STRIP和GL\_TRIANGLE\_FAN。他们的绘制规则如下图所示，

![20191210135911870.png][]

GL\_TRIANGLE：每三个顶点绘制为三角形，如果不足三个则不绘制，绘制的三角形个数是：顶点数/3
GL\_TRIANGLE\_STRIP：相邻的三个顶点就绘制为三角形，绘制的三角形个数为：顶点数-2
GL\_TRIANGLE\_FAN：绘制扇形，第一个顶点和其他两个相邻的顶点绘制三角形，绘制的三角形个数为：顶点数-2

绘制三角形的代码如下，

@Override
        public void onDrawFrame(GL10 gl) {
            super.onDrawFrame(gl);
            ....//省略了前面的代码
            // 设置颜色
            GLES20.glUniform4fv(colorHandle, 1, color, 0);
            // 画三角：每间隔三个顶点结合为一个三角
            GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, 3);
            // 画三角：每相邻的三个顶点为一个三角
            GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 3, 6);
            // 画三角扇形
            GLES20.glDrawArrays(GLES20.GL_TRIANGLE_FAN, 9, 6);
            GLES20.glDisableVertexAttribArray(positionHandle);
        }

源码地址：[https://github.com/jklwan/OpenGLProject/blob/master/sample/src/main/java/com/chends/opengl/view/window/TriangleView.java][https_github.com_jklwan_OpenGLProject_blob_master_sample_src_main_java_com_chends_opengl_view_window_TriangleView.java]

绘制矩形

和桌面不同的是，OpenGL ES没有绘制多边形的功能，绘制多边形可以使用三角形组合而成。

这里提一下glDrawElements( int mode, int count, int type, java.nio.Buffer indices)，参数mode和glDrawArrays的相同；参数count是索引数组的总数；type是索引的数量；indices是索引集合；用glDrawElements绘制一个矩形可以定义四个顶点，然后定义索引数组\{0,1,2,0,2,3\}表示012和123分别绘制三角形而组合成矩形。下面看下两种绘制矩形的方式的代码

public class SquareRenderer extends BaseRenderer {

        private final float[] TriangleCoords = {
                -0.7f, 0.5f, 0.0f,
                -0.2f, 0.5f, 0.0f,
                -0.7f, -0.5f, 0.0f,
                -0.2f, -0.5f, 0.0f,

                0.2f, 0.5f, 0.0f,
                0.7f, 0.5f, 0.0f,
                0.2f, -0.5f, 0.0f,
                0.7f, -0.5f, 0.0f,
        };

        private short[] drawOrder = {
                4, 5, 6, // 第一个三角形
                5, 6, 7 // 第二个三角形
        };

        @Override
        public void onDrawFrame(GL10 gl) {
            super.onDrawFrame(gl);
            ....//省略部分代码
            // 设置颜色
            GLES20.glUniform4fv(colorHandle, 1, color, 0);
            // 绘制矩形
            GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);
            ShortBuffer drawListBuffer = OpenGLUtil.createShortBuffer(drawOrder);
            // 绘制矩形
            GLES20.glDrawElements(GLES20.GL_TRIANGLES, drawOrder.length, GLES20.GL_UNSIGNED_SHORT, drawListBuffer);
            GLES20.glDisableVertexAttribArray(positionHandle);
        }
    }

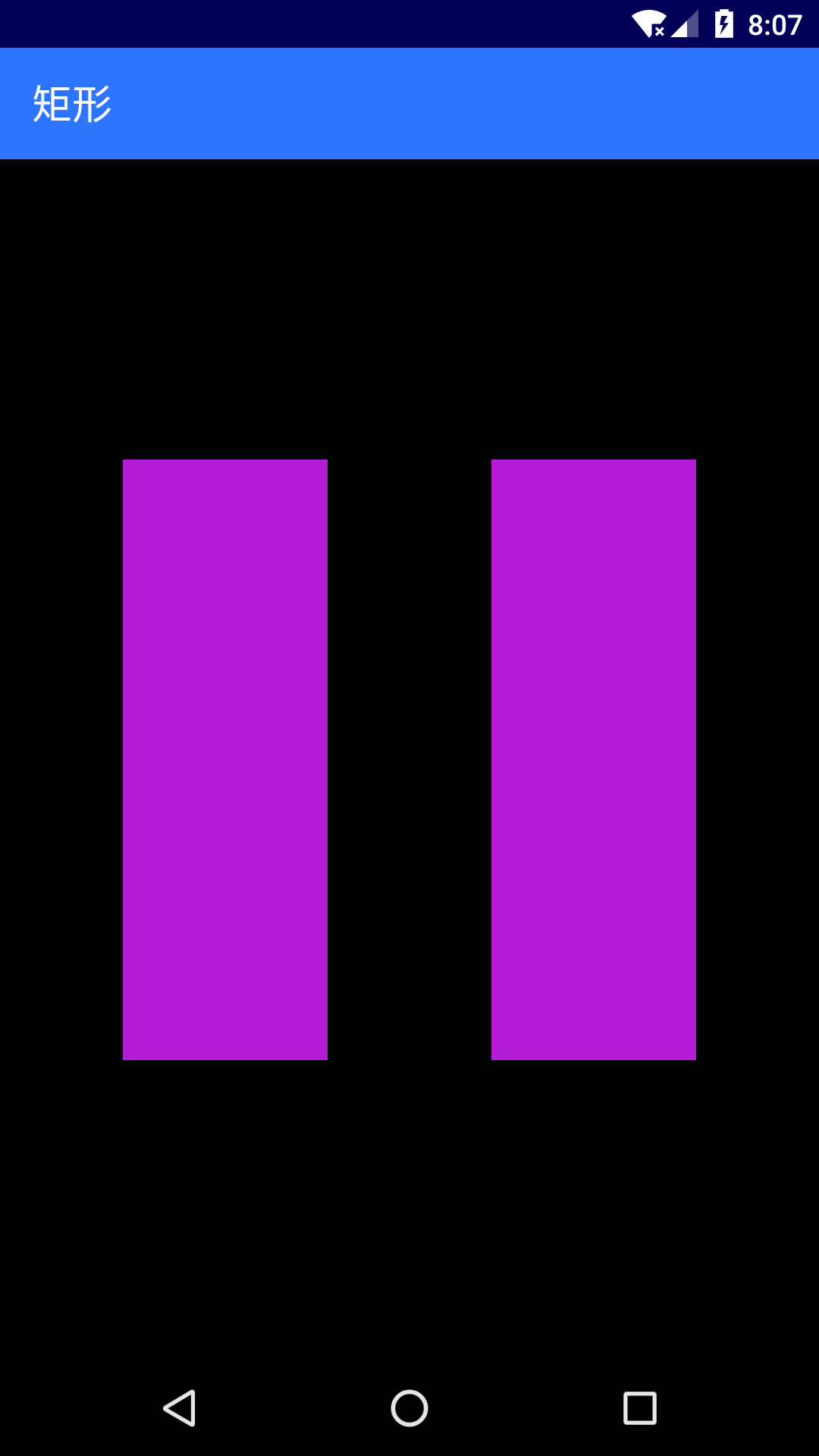

效果图如下

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2prbHdhbg_size_16_color_FFFFFF_t_70][]

改变三角形的颜色

改变顶点的颜色，需要修改顶点着色器代码，设置颜色参数以便传入，片段着色器中使用传入的颜色进行绘制，代码分别如下

vertexShaderCode =
                    "attribute vec3 aPosition;" +
                            "attribute vec3 aColor;" + // 颜色变量的属性位置值为 1
                            "varying vec3 ourColor;" +
                            "void main() {" +
                            "  gl_Position = vec4(aPosition, 1.0);" +
                            "   ourColor = aColor;" +  // 将ourColor设置为我们从顶点数据那里得到的输入颜色
                            "}";
            fragmentShaderCode =
                    "precision mediump float;" +
                            "varying vec3 ourColor;" +
                            "void main() {" +
                            "  gl_FragColor = vec4(ourColor, 1.0);" +
                            "}"; // 动态改变颜色

我们同样使用glGetAttribLocation获取aColor变量的索引，然后传入我们的颜色值。绘制的代码如下

@Override
        public void onDrawFrame(GL10 gl) {
            super.onDrawFrame(gl);
            int shaderProgram = OpenGLUtil.createProgram(vertexShaderCode, fragmentShaderCode);
            GLES20.glUseProgram(shaderProgram);
            int positionHandle = GLES20.glGetAttribLocation(shaderProgram, "aPosition");
            int colorHandle = GLES20.glGetAttribLocation(shaderProgram, "aColor");
            FloatBuffer vertexBuffer = OpenGLUtil.createFloatBuffer(vertices);
            GLES20.glEnableVertexAttribArray(positionHandle);
            vertexBuffer.position(0);
            // 传入顶点坐标
            GLES20.glVertexAttribPointer(positionHandle, 3, GLES20.GL_FLOAT,
                    false, (3 + 3) * 4, vertexBuffer);

            vertexBuffer.position(3);
            GLES20.glEnableVertexAttribArray(colorHandle);
            // 传入颜色
            GLES20.glVertexAttribPointer(colorHandle, 3, GLES20.GL_FLOAT,
                    false, (3 + 3) * 4, vertexBuffer);
            GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, vertices.length / (3 + 3));

            GLES20.glDisableVertexAttribArray(positionHandle);
            GLES20.glDisableVertexAttribArray(colorHandle);
        }

源码地址[https://github.com/jklwan/OpenGLProject/blob/master/sample/src/main/java/com/chends/opengl/view/window/TriangleColorView.java][https_github.com_jklwan_OpenGLProject_blob_master_sample_src_main_java_com_chends_opengl_view_window_TriangleColorView.java]

此篇文章我们学习了矩形的绘制和顶点颜色的变化，下一篇我们将要学习图形的变换。
