学习OpenGL ES for Android（二）

- 日理万妓 2023-06-20 09:04 21阅读 0赞

本章将学习OpenGL ES中点和线的绘制，在绘制之前需要先了解这些：坐标系统；着色器；GLSL（OpenGL ES Shading Language），OpenGL ES着色语言；

**坐标系统**

和android布局的坐标不同，OpenGL是一个右手坐标系。简单来说，就是正x轴在你的右手边，正y轴朝上，而正z轴是朝向后方的。想象你的屏幕处于三个轴的中心，则正z轴穿过你的屏幕朝向你。坐标系画起来如下：

![20191209161850764.png][]

如果你想要绘制一个在屏幕中心的点时，那么这个点的坐标就是：0,0,0，当你绘制的是不是三维图像时可以无视z轴（你设置0或者1都不会影响显示效果）。坐标的最大值是1，如果你的坐标值大于1的话，这个坐标是无法显示的。

可以参考[https://learnopengl-cn.github.io/01%20Getting%20started/08%20Coordinate%20Systems/][https_learnopengl-cn.github.io_01_20Getting_20started_08_20Coordinate_20Systems]来学习坐标系统，当然还有一些概念，例如正射投影，透视投影，我们暂时用不到用到的时候我们再来学习。

**着色器**

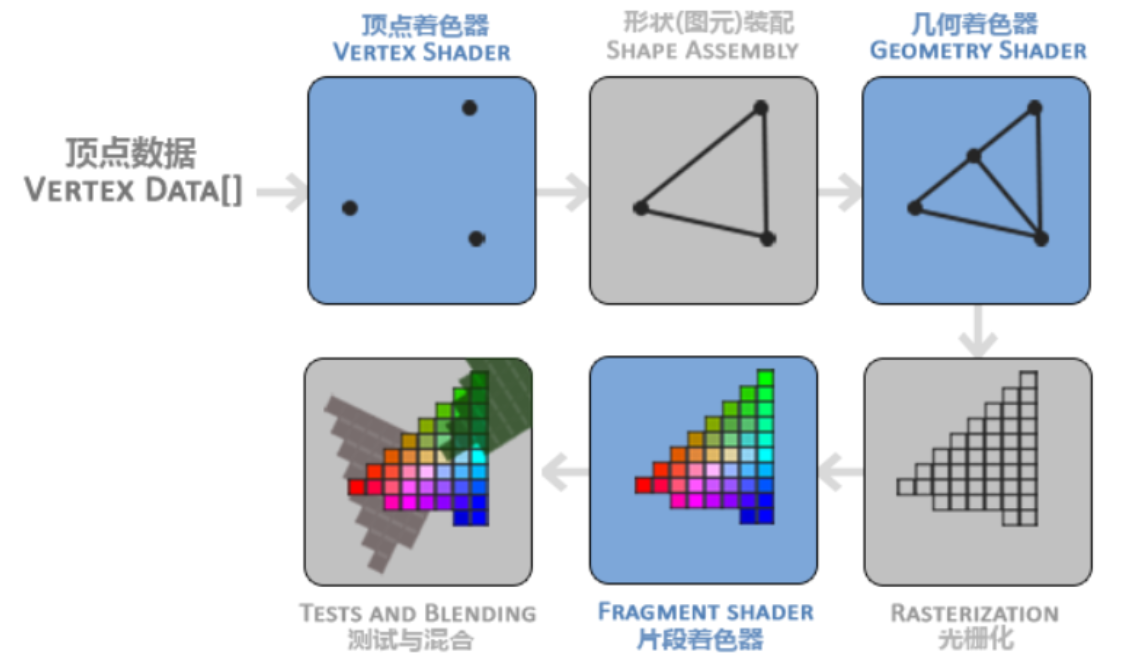

从我们输入数据到显示图像，这一流程可以查看下图，

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2prbHdhbg_size_16_color_FFFFFF_t_70][]

其中需要我们来写是顶点着色器和片段着色器的代码。

*  顶点着色程序 - 用于渲染形状的顶点的 OpenGL ES 图形代码。
 *  片段着色程序 - 用于使用颜色或纹理渲染形状面的 OpenGL ES 代码。

**GLSL**

GLSL是一种类C语言，用来编写顶点着色程序和片段着色程序。GLSL语言还是比较复杂的，OpenGL ES2.0的GLSL官方文档地址是[https://www.khronos.org/registry/OpenGL/specs/es/2.0/GLSL\_ES\_Specification\_1.00.pdf][https_www.khronos.org_registry_OpenGL_specs_es_2.0_GLSL_ES_Specification_1.00.pdf]，如果英文水平比较高可阅读参考，否则可用参考[http://colin1994.github.io/2017/11/11/OpenGLES-Lesson04/][http_colin1994.github.io_2017_11_11_OpenGLES-Lesson04]，[http://colin1994.github.io/2017/11/12/OpenGLES-Lesson05][http_colin1994.github.io_2017_11_12_OpenGLES-Lesson05]这两篇文章，写的还是不错的。

变量类型

<table>
 <thead>
  <tr>
   <th>变量类别</th>
   <th>变量类型</th>
   <th>描述</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>空</td>
   <td>void</td>
   <td>用于无返回值的函数或空的参数列表</td>
  </tr>
  <tr>
   <td>标量</td>
   <td>float, int, bool</td>
   <td>浮点型，整型，布尔型的标量数据类型</td>
  </tr>
  <tr>
   <td>浮点型向量</td>
   <td>float, vec2, vec3, vec4</td>
   <td>包含1，2，3，4个元素的浮点型向量</td>
  </tr>
  <tr>
   <td>整数型向量</td>
   <td>int, ivec2, ivec3, ivec4</td>
   <td>包含1，2，3，4个元素的整型向量</td>
  </tr>
  <tr>
   <td>布尔型向量</td>
   <td>bool, bvec2, bvec3, bvec4</td>
   <td>包含1，2，3，4个元素的布尔型向量</td>
  </tr>
  <tr>
   <td>矩阵</td>
   <td>mat2, mat3, mat4</td>
   <td>尺寸为2x2，3x3，4x4的浮点型矩阵</td>
  </tr>
  <tr>
   <td>纹理句柄</td>
   <td>sampler2D, samplerCube</td>
   <td>表示2D，立方体纹理的句柄</td>
  </tr>
 </tbody>
</table>

限定符

<table>
 <thead>
  <tr>
   <th>限定符</th>
   <th>描述</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>&lt; none: default &gt;</td>
   <td>局部可读写变量，或者函数的参数</td>
  </tr>
  <tr>
   <td>const</td>
   <td>编译时常量，或只读的函数参数</td>
  </tr>
  <tr>
   <td>attribute</td>
   <td>由应用程序传输给顶点着色器的逐顶点的数据</td>
  </tr>
  <tr>
   <td>uniform</td>
   <td>在图元处理过程中其值保持不变，由应用程序传输给着色器</td>
  </tr>
  <tr>
   <td>varying</td>
   <td>由顶点着色器传输给片段着色器中的插值数据</td>
  </tr>
 </tbody>
</table>

先说几个会用到内置的变量，

gl\_Position：只能用在顶点着色程序中，用来定义需要写入的顶点。
gl\_PointSize：定义顶点的大小，单位是像素。设置的越大，点就越大，当然显示的点时正方形的。
gl\_FragColor ：用于片段着色程序中，用来设置图像的颜色。

下面先写顶点着色程序和片段着色程序，

String vertexShaderCode =
                "attribute vec4 aPosition;" +
                        "void main() {" +
                        "  gl_Position = aPosition;" +
                        "  gl_PointSize = 19.0;" +
                        "}";
       String fragmentShaderCode =
                    "precision mediump float;" +
                            "uniform vec4 vColor;" +
                            "void main() {" +
                            "  gl_FragColor = vColor;" +
                            "}";

然后我们定义一个顶点的数组，

private final float[] triangleCoords = {
                -0.9f, 0.9f, 0.0f,
                -0.9f, 0.8f, 0.0f,

                -0.8f, -0.1f, 0.0f,
                -0.6f, -0.5f, 0.0f,
                -0.5f, -0.8f, 0.0f,

                -0.4f, 0.4f, 0.0f,
                -0.2f, 0.1f, 0.0f,
                -0.0f, 0.5f, 0.0f,
                0.1f, 0f, 0.0f,
                0.3f, -0.5f, 0.0f,

                0.4f, -0.2f, 0.0f,
                0.6f, -0.5f, 0.0f,
                0.9f, -0.6f, 0.0f,
                0.9f, -0.9f, 0.0f,
        };

定义一个颜色的数组，用来绘制颜色，四个数值分别表示rbga。

// 0 到1 代表 0- 256 如 181 用0.70703125f
    private float[] color = {0.70703125f, 0.10546875f, 0.84375f, 1.0f};

在上篇文章中我们显示了一个窗口，现在我们绘制点和线，在onDrawFrame中进行绘制

首先我们加载着色器，加载着色器的代码如下

public static int loadShader(int shaderType, String source) {
            int shader = GLES20.glCreateShader(shaderType);
            checkGlError("glCreateShader type=" + shaderType);
            GLES20.glShaderSource(shader, source);
            GLES20.glCompileShader(shader);
            int[] compiled = new int[1];
            GLES20.glGetShaderiv(shader, GLES20.GL_COMPILE_STATUS, compiled, 0);
            if (compiled[0] == 0) {
                LogUtil.e("Could not compile shader " + shaderType + ":" + GLES20.glGetShaderInfoLog(shader));
                GLES20.glDeleteShader(shader);
                shader = 0;
            }
            return shader;
        }

主要的几个方法
glCreateShader：创建shader，参数值：GLES20.GL\_VERTEX\_SHADER（顶点着色器）或GLES20.GL\_FRAGMENT\_SHADER（片段着色器），返回创建的shader值。
glShaderSource：加载着色器代码，参数为create的shader值和GLSL代码。
glCompileShader：加载着色器完成。
glGetShaderiv：获取加载完成的状态，主要用来检测是否加载完成，如果加载失败了则使用glDeleteShader来删除错误的shader。

checkGlError是封装好的检测是否有错误的方法，内容如下

public static void checkGlError(String op) {
            int error = GLES20.glGetError();
            if (error != GLES20.GL_NO_ERROR) {
                String msg = op + ": glError 0x" + Integer.toHexString(error);
                LogUtil.e(msg);
                throw new RuntimeException(msg);
            }
        }

使用glCreateProgram创建一个空的程序，返回一个非0值。使用glAttachShader来连接当前的程序和创建好的shader值，最后使用glLinkProgram来完成链接program，如果不需要Program后可以使用glDeleteProgram删除program。封装好之后的代码如下

public static int createProgram(String vertexSource, String fragmentSource) {
            int vertexShader = loadShader(GLES20.GL_VERTEX_SHADER, vertexSource);
            if (vertexShader == 0) {
                return 0;
            }
            int pixelShader = loadShader(GLES20.GL_FRAGMENT_SHADER, fragmentSource);
            if (pixelShader == 0) {
                return 0;
            }

            int program = GLES20.glCreateProgram();
            checkGlError("glCreateProgram");
            if (program == 0) {
                LogUtil.e("Could not create program");
            }
            GLES20.glAttachShader(program, vertexShader);
            checkGlError("glAttachShader");
            GLES20.glAttachShader(program, pixelShader);
            checkGlError("glAttachShader");
            GLES20.glLinkProgram(program);
            int[] linkStatus = new int[1];
            GLES20.glGetProgramiv(program, GLES20.GL_LINK_STATUS, linkStatus, 0);
            if (linkStatus[0] != GLES20.GL_TRUE) {
                LogUtil.e("Could not link program: ");
                LogUtil.e(GLES20.glGetProgramInfoLog(program));
                GLES20.glDeleteProgram(program);
                program = 0;
            }
            return program;
        }

封装了一个OpenGLUtil工具类来进行shader的加载，便于使用。

加载完成后进行顶点的绘制，完整的onDrawFrame代码如下

@Override
        public void onDrawFrame(GL10 gl) {
            super.onDrawFrame(gl);
            int shaderProgram = OpenGLUtil.createProgram(vertexShaderCode, fragmentShaderCode);
            GLES20.glUseProgram(shaderProgram);
            int positionHandle = GLES20.glGetAttribLocation(shaderProgram, "aPosition");
            GLES20.glEnableVertexAttribArray(positionHandle);
            FloatBuffer vertexBuffer = OpenGLUtil.createFloatBuffer(triangleCoords);
            GLES20.glVertexAttribPointer(positionHandle, 3, GLES20.GL_FLOAT,
                    false, 3 * 4, vertexBuffer);
            int colorHandle = GLES20.glGetUniformLocation(shaderProgram, "vColor");
            GLES20.glUniform4fv(colorHandle, 1, color, 0); // 设置颜色
            // 画点
            GLES20.glDrawArrays(GLES20.GL_POINTS, 0, 13); // 画点
            // 设置线宽
            GLES20.glLineWidth(18);
            // 画线，不连续的线，例如：有1,2,3,4四个点，1和2是一条线，3,4是一条线
            GLES20.glDrawArrays(GLES20.GL_LINES, 2, 4);
            // 画线，封闭的线，例如：有1,2,3,4四个点，1,2,3,4，1会连接2，2连接3，3连接4，4连接1
            GLES20.glDrawArrays(GLES20.GL_LINE_LOOP, 6, 4);
            // 画线，不封闭的线
            GLES20.glDrawArrays(GLES20.GL_LINE_STRIP, 10, 4);
            GLES20.glDisableVertexAttribArray(positionHandle);
        }

一些主要方法
glUseProgram：使用创建好的program
glGetAttribLocation：查询由程序指定的先前链接的程序对象，返回aPosition变量顶点属性的索引
glEnableVertexAttribArray：启用由索引指定的顶点属性数组。
createFloatBuffer：封装的生成FloatBuffer代码。
glVertexAttribPointer：指定顶点数组的位置和数据格式，几个参数：index，索引；size，每个顶点的数，当前是3；type，类型，float，short等等，当前是float；normalized，设置为false；stride，顶点间的偏移，每个顶点3个float值，每个float是4个字节；pointer，顶点的集合。
glGetUniformLocation：获取片段着色器中属性的索引。
glUniform4fv：修改统一变量或统一变量数组的值。4fv表示 vec4，同样的方法有很多：glUniform3fv，glUniform3iv等等，可以参考官网的glUniform文档。
glDrawArrays：开始绘制。参数mode类型：有GL\_POINTS（点），GL\_LINES（线），GL\_LINE\_STRIP，GL\_LINE\_LOOP，GL\_TRIANGLE\_STRIP，GL\_TRIANGLE\_FAN和GL\_TRIANGLE；参数first：开始位置；count：总数。
glDisableVertexAttribArray：禁用顶点属性数组，当绘制完成后可以调用。

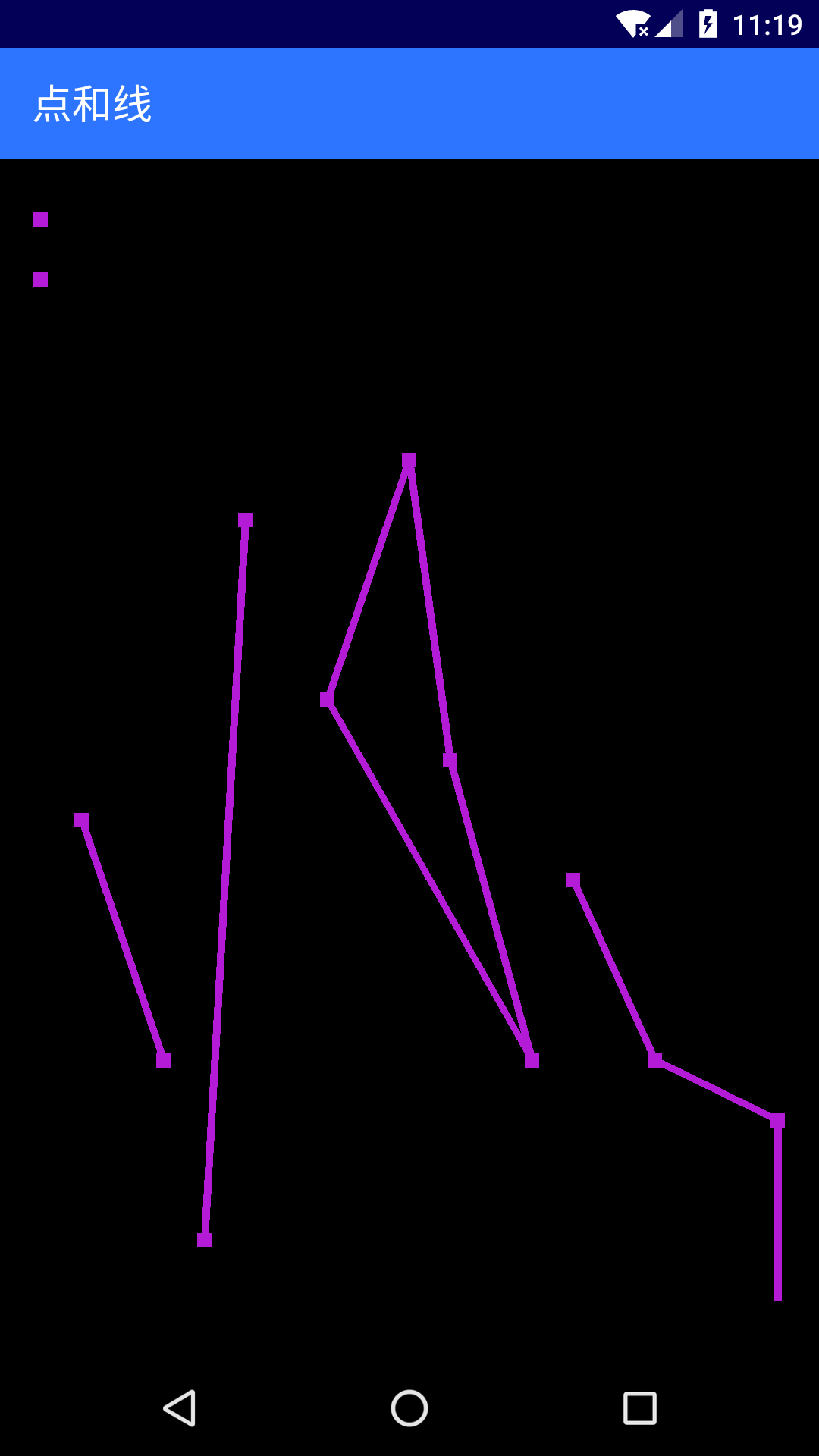

显示效果如下

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2prbHdhbg_size_16_color_FFFFFF_t_70 1][]

源码地址[https://github.com/jklwan/OpenGLProject/blob/master/sample/src/main/java/com/chends/opengl/view/window/PointLineView.java][https_github.com_jklwan_OpenGLProject_blob_master_sample_src_main_java_com_chends_opengl_view_window_PointLineView.java]

这一章了解了基本的OpenGL ES图像的绘制方式，下一章会来学习面的显示。
