默认路由的配置实验

【实验目的】了解路由器默认路由的配置方法

【实验器材】两台安装Windows系统的计算机，两台路由器

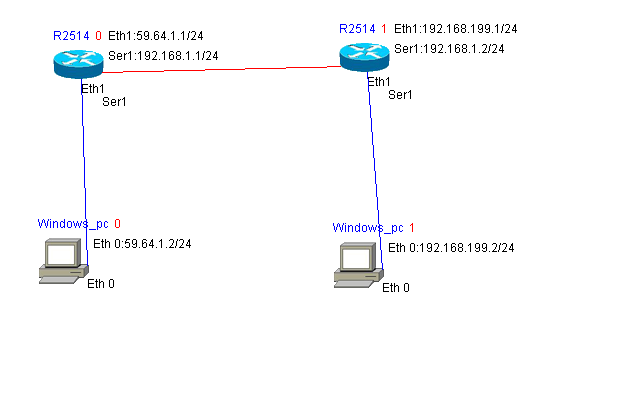

【实验组网图】

在这里插入图片描述

【实验任务】

按图连接网络，按表在路由器R1 和R2之间建立连接，配置路由器的默认路由表，并检验所配置的网络是否能够连通。
PC0的IP配置成 59.64.1.2／24 ；PC1的IP为 192.168.199.2/24 。

路由器	串口配置	以太网端口配置
Router1	192.168.1.1/24	59.64.1.1/24
Router2	192.168.1.2/24	192.168.199.1/24

【实验指导】

按表在路由器R1 和R2之间建立连接，对路由器的路由表进行配置，一旦路由表配置完成，网络中任何一台设备都可以ping到其他的所有设备。Router配置路由信息如下：

R1：

            configure terminal
            !
            interface Ethernet1
            ip add 59.64.1.1 255.255.255.0
            no shut
            !
            interface Serial1
            ip add 192.168.1.1 255.255.255.0
            no shut
            clock rate 64000
            ip route 0.0.0.0 0.0.0.0 192.168.1.2

R2:

           configure terminal
           !
           interface Ethernet1
           ip add 192.168.199.1 255.255.255.0
           no shut
           !
           interface Serial1
           ip add 192.168.1.2 255.255.255.0
           no shut
           clock rate 64000
           ip route 0.0.0.0 0.0.0.0 192.168.1.1
        Host 0:
           配置ip 地址： 59.64.1.2 255.255.255.0
        Host 1:
           配置ip 地址： 192.168.199.2 255.255.255.0

通过ping命令检查网络的连通性：

R1# show ip route

     Ip      --------      Route
      S:    0.0.0.0 via    192.168.1.2
      R1＃ ping 192.168.199.2
      Sending 5,100-byte ICMP Echoes to 192.168.199.2, time out is 2.0 seconds:
      !!!!!!!!!!
      Success rate is 100 percent (5/5), round trIP min/avg/max= 1/2/4 ms
      R2# show ip route
          Ip      --------      Route
     S:    0.0.0.0   via    192.168.1.1
    R2# ping 59.64.1.2
    Sending 5, 100-byte ICMP Echoes to 59.64.1.2, time out is 2.0 seconds:
    !!!!!!!!!!
    Success rate is 100 percent (5/5), round trIP min/avg/max= 1/2/4 ms
