概述

HTML5 的 canvas 元素用于定义画布，是一个矩形区域，默认颜色为白色，默认大小为 300 * 150；通过 JavaScript 可以在该区域上绘制图像 ，开发人员可以控制其每一个像素；canvas 拥有多种绘制：路径、矩形、圆形、字符以及添加图像的方法。

注意：如果要设置画布的大小不能通过 CSS 样式进行设置，只能通过元素的 width 、height 属性进行设置，否则会出现问题。

相关属性、方法

getContext()

canvas.getContext(contextID) 获取一个用于在画布上绘图的环境（上下文，相当于一个绘制工具箱）；返回值为一个 CanvasRenderingContext2D 对象，该对象包含了一个画布所使用的大多数方法。

  • canvas canvas 元素对象
  • contextID 绘制的类型，是个字符串，目前支持 2D（二维）绘图
moveTo()

context.moveTo(x,y) 将画笔移动到指定位置，准备绘制线条

  • context 获取的上下文（绘图环境）
  • x, y 画布中某个位置（横纵坐标）
lineTo()

context.lineTo(x,y) 该方法用于在画布上添加一个新点，然后创建从该点到画布中最后指定点（上一个点）的线条；该方法并不会真正绘制线条。

  • 参数同 moveTo()
stroke()

context.stroke() 该方法会在画布上实际地绘制出通过 moveTo() 和 lineTo() 方法定义的路径；路径的颜色默认为黑色。

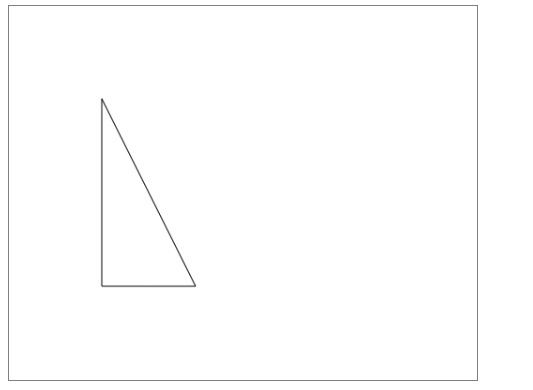

示例：绘制一个三角形

  1. <canvas id="can" width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('#can') // 获取绘图环境 var ctx = c.getContext('2d') // 移动位置 ctx.moveTo(100, 100) // 添加点（斜边） ctx.lineTo(200, 300) // 添加新点（直角边） ctx.lineTo(100, 300) // 添加新点（直角边） ctx.lineTo(100, 100) ctx.stroke() </script>

CSS：

  1. canvas {
  2.   border: 1px solid gray;
  3. }

在这里插入图片描述

关于线条问题

canvas 中的线条默认的粗细为 1px，默认颜色为黑色，但是看到的线条颜色为灰色，线条粗细为 2px。

产生原因：canvas 绘制线条时是从中间向两边绘制的，比如说定义 x 坐标为 1，会以 1 为中心，向两边分为 0.5px（上下或左右），但是浏览器在渲染时不支持小于 0.5px 的内容显示，所以会将 0.5px 绘制成 1px，然后两边各 1px，所以得到的就是双倍的线条，颜色比较浅。

解决办法：将 x 坐标或 y 坐标，向前或向后移动 0.5px。

举例：

  1. <canvas id="can" width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('#can') // 获取上下文（绘图工具箱） var ctx = c.getContext('2d') // 移动位置 ctx.moveTo(100, 100.5) // 向下移动 0.5px // 添加点 ctx.lineTo(200, 100.5) // 向下移动 0.5px // 移动位置 ctx.moveTo(100, 150) // 添加新点 ctx.lineTo(200, 150) ctx.stroke() </script>

CSS：

  1. canvas {
  2.   border: 1px solid gray;
  3. }

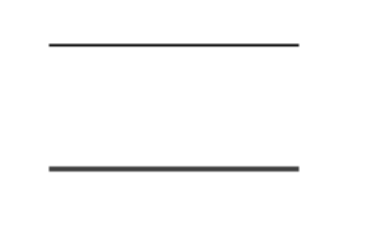

在这里插入图片描述

修改线条颜色和粗细

strokeStyle

context.strokeStyle=color | gradient | pattern 通过该属性可以设置或返回通过 stroke() 方法绘制的线条的颜色、渐变或模式。

  • color css 颜色值
  • gradient 渐变对象
  • pattern 用于填充绘图的 pattern 对象
lineWidth

context.lineWidth=number 该属性可设置或返回当前线条的宽度，以像素计

  • number 像素值，不带 px 后缀

示例：绘制一条线颜色为红色粗细为 6px，另一条线颜色为蓝色粗细为 10px

  1. <canvas id="can" width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('#can') // 获取上下文（绘图工具箱） var ctx = c.getContext('2d') // 移动位置 ctx.moveTo(100, 100) // 添加点 ctx.lineTo(200, 100) // 设置线条颜色为红色 ctx.strokeStyle = 'red' // 设置线条粗细为 6px ctx.lineWidth = 6 ctx.stroke() // 移动位置 ctx.moveTo(100, 150) // 添加新点 ctx.lineTo(200, 150) // 设置线条粗细为蓝色 ctx.strokeStyle = 'blue' // 线条粗细为 10px ctx.lineWidth = 10 ctx.stroke() </script>

CSS：

  1. canvas {
  2.   border: 1px solid gray;
  3. }

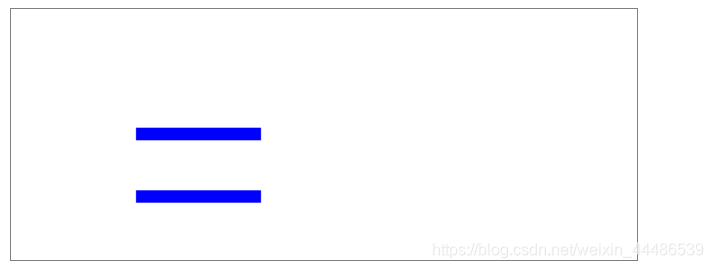

在这里插入图片描述
由上图可以发现，并没有达到预期的效果，线条样式均被最后设置的样式覆盖了；这时通过 beginPath() 在指定位置开启新路径就可以解决上面的样式覆盖问题。

重置路径

beginPath()

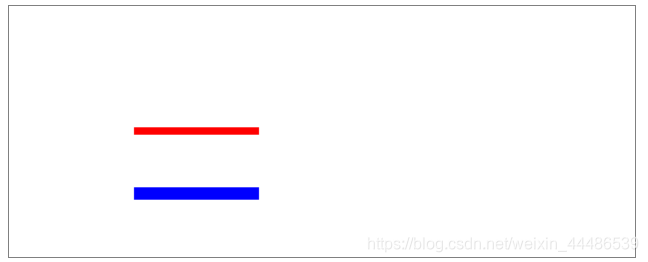

context.beginPath() 该方法用于开始一条路径，或重置当前的路径；通过该方法可以隔开路径，这样就可以为路径设置不同的样式。

代码：

  1. <canvas id="can" width="500" height="200"></canvas>
  3. <script> var c = document.querySelector('#can') var ctx = c.getContext('2d') // 移动位置 ctx.moveTo(100, 100) // 添加点 ctx.lineTo(200, 100) // 设置线条颜色为红色 ctx.strokeStyle = 'red' // 设置线条粗细为 6px ctx.lineWidth = 6 ctx.stroke() // 重置路径 ctx.beginPath() // 移动位置 ctx.moveTo(100, 150) // 添加新点 ctx.lineTo(200, 150) // 设置线条粗细为蓝色 ctx.strokeStyle = 'blue' // 线条粗细为 10px ctx.lineWidth = 10 ctx.stroke() </script>

在这里插入图片描述

路径关闭问题

闭合路径的方法有两种，一种是手动闭合，另一种是通过 closePath() 方法来闭合路径

手动闭合
  1. <canvas id="can" width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('#can') // 获取绘图环境 var ctx = c.getContext('2d') // 移动位置 ctx.moveTo(100, 100) // 添加点（斜边） ctx.lineTo(200, 100) // 添加新点（直角边） ctx.lineTo(200, 300) // 添加新点，手动闭合路径 ctx.lineTo(100, 100) // 设置画笔宽度 ctx.lineWidth = 10 ctx.stroke() </script>

CSS：

  1. canvas {
  2.   border: 1px solid gray;
  3. }

在这里插入图片描述

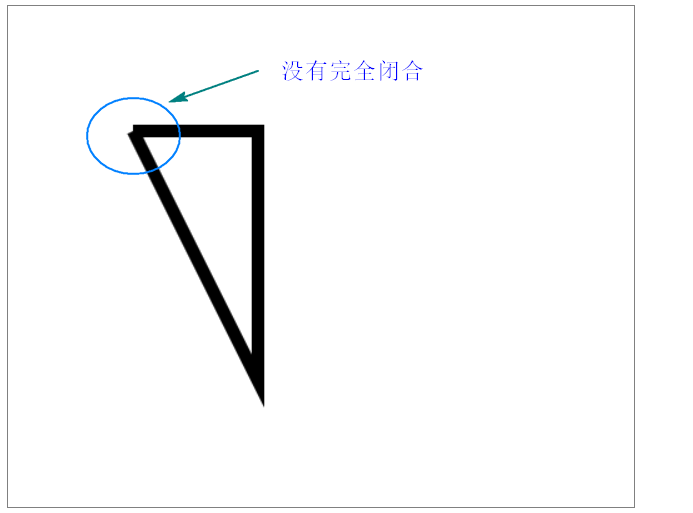

注意：通过手动闭合的路径会产生 0.5px 的像素问题，起始点和 lineTo() 的结束点无法完全闭合缺角；只是中心点的闭合，闭合的并不完美。

通过 lineTo() 方法闭合

将上述例子中的

  1. // 添加新点，手动闭合路径
  2. ctx.lineTo(100, 100)

替换为

  1. // 通过方法闭合路径
  2. ctx.closePath()

在这里插入图片描述
通过 closePath() 方法闭合的路径可以完美解决闭合缺角的问题。

路径填充

fill()

context.fill() 该方法用于填充当前的路径（图像），默认填充的颜色为黑色；如果路径未关闭，fill() 方法会从路径结束点到开始点之间添加一条线，以关闭该路径，然后填充颜色。

fillStyle

context.fillStryle = color | gradient | pattern 设置或返回用于填充绘画的颜色、渐变或模式。

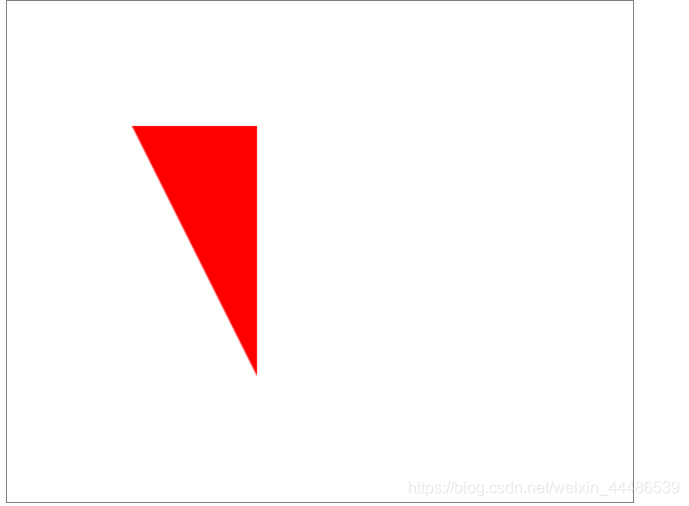

示例：

  1. <canvas id="can" width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('#can') var ctx = c.getContext('2d') // 移动位置 ctx.moveTo(100, 100) // 添加点（斜边） ctx.lineTo(200, 100) // 添加新点（直角边） ctx.lineTo(200, 300) // 通过方法闭合路径 ctx.closePath() // 设置填充颜色 ctx.fillStyle = 'red' // 填充路径 ctx.fill() </script>

在这里插入图片描述

非零匝数规则（非零环绕填充规则）

canvas 中的 fill() 填充方法遵循非零环绕填充规则，绘制的路径会根据该规则来判断是否对路径进行填充。

非零环绕填充规则：如果要判断某一区域是否会被填充，就从这一区域向外画一条直线，穿过所有路径；该线与其他路径的交点处，如果其他路径是顺时针方向画的就加 1，逆时针则减 1，如果最后相加的总和为 0，则这块区域不会被填充，非零就进行填充。

举个例子：

  1. <canvas id="c" width="500" height="400"></canvas>
  2. <script type="text/javascript"> var c = document.querySelector('#c') var ctx = c.getContext('2d') // 顺时针画外矩形 ctx.beginPath() ctx.moveTo(100, 100) ctx.lineTo(300, 100) ctx.lineTo(300, 300) ctx.lineTo(100, 300) ctx.closePath() // 逆时针画内矩形 ctx.moveTo(150, 150) ctx.lineTo(150, 250) ctx.lineTo(250, 250) ctx.lineTo(250, 150) ctx.closePath() // 填充 ctx.fill() </script>

CSS：

  1. canvas {
  2.   border: 1px solid gray;
  3. }

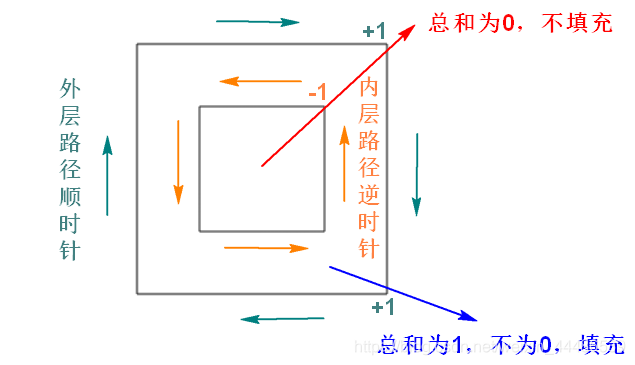

分析：
在这里插入图片描述

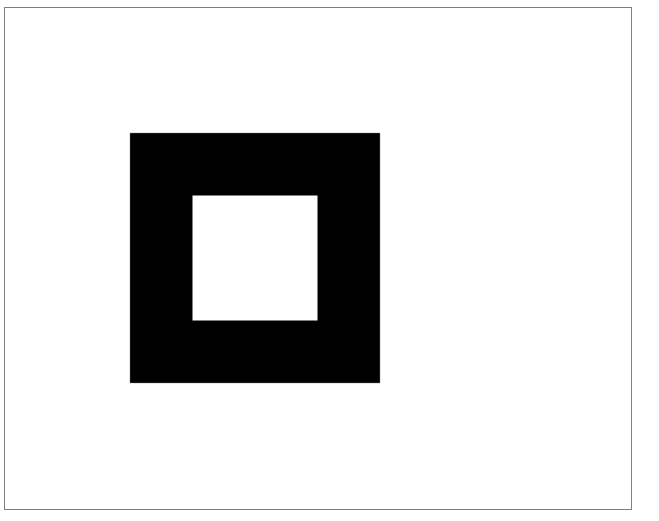

效果：
在这里插入图片描述

线条末端类型、相交线拐点类型

lineCap

context.lineCap 该属性用于设置或返回线条末端的样式；其值有：butt 默认值，平直的边缘，round 圆形样式， square 正方形样式；需要注意的是：round 和 square 会使线条略微变长，就像线条两端戴了个帽子（就是所谓的线帽）。

示例：

  1. <canvas id="c" width="500" height="400"></canvas>
  3. <script type="text/javascript"> var c = document.querySelector('#c') var ctx = c.getContext('2d') // 路径1 ctx.beginPath() ctx.moveTo(100, 100) ctx.lineTo(300, 100) ctx.lineWidth = '10' // 设置末端样式 ctx.lineCap = 'round' ctx.stroke() // 路径2 ctx.beginPath() ctx.moveTo(100, 150) ctx.lineTo(300, 150) ctx.lineWidth = '5' // 设置末端样式 ctx.lineCap = 'square' ctx.stroke() </script>

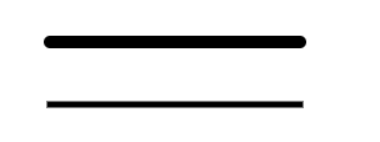

在这里插入图片描述

lineJoin

context.lineJoin 设置或返回相交线拐点的样式；其值有：bevel 斜角，round 圆角，miter 默认，尖角。

示例：

  1. <canvas id="c" width="500" height="400"></canvas>

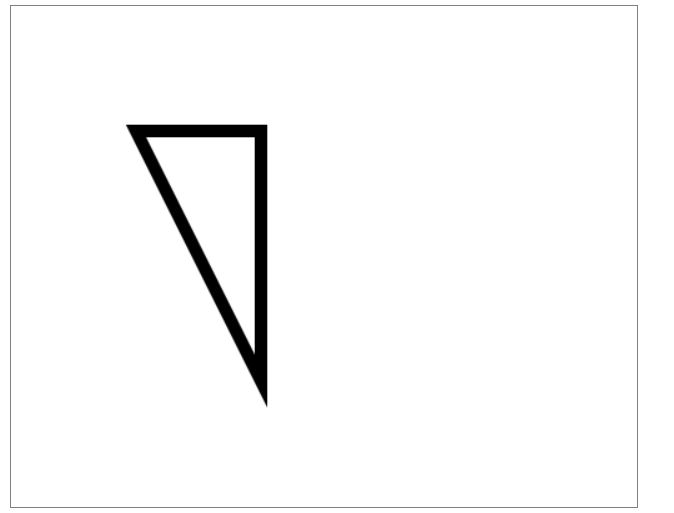

  3. <script type="text/javascript"> var c = document.querySelector('#c') var ctx = c.getContext('2d') ctx.beginPath() ctx.moveTo(100, 100) ctx.lineTo(300, 100) ctx.lineTo(300, 200) ctx.closePath() ctx.lineWidth = '10' // 设置拐点样式 // ctx.lineJoin = 'round' ctx.stroke() </script>

设置前：

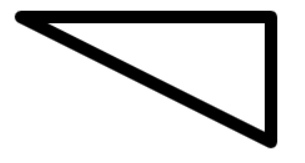

在这里插入图片描述
设置后：
在这里插入图片描述

虚线相关方法

setLineDash()

context.setLineDash(segments) 该方法用来设置线条的显示方式为虚线样式，该方法没有返回值（undefined）

  • segments 该参数是必要的，参数为一个数组；其值为一组描述交替绘制线段和间距（坐标空间单位）长度的数字。

该方法的参数分为两种：一种是数组元素为偶数个，另一种是为奇数个

偶数个情况

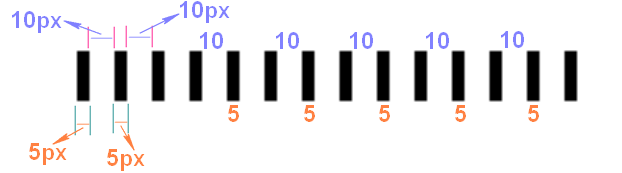

数组元素为两个时：数组中的第一个元素用于设置虚线的尺寸，就是每个可见线段的长度；第二个元素用于设置虚线的间隔，就是不可见线段的长度。

  1. <canvas id="c" width="500" height="400"></canvas>
  3. <script type="text/javascript"> var c = document.querySelector('#c') var ctx = c.getContext('2d') ctx.beginPath() ctx.moveTo(100, 100) ctx.lineTo(300, 100) // 设置虚线 ctx.setLineDash([5, 10]) ctx.lineWidth = '20' ctx.stroke() </script>

在这里插入图片描述
数组元素为 2 的倍数时：奇数个的元素用于顺次设置线段的长度，偶数个用于顺次设置线段的间隔。

  1. <canvas id="c" width="500" height="400"></canvas>
  3. <script type="text/javascript"> var c = document.querySelector('#c') var ctx = c.getContext('2d') ctx.beginPath() ctx.moveTo(100, 200) ctx.lineTo(300, 200) ctx.lineWidth = '20' // 设置虚线 ctx.setLineDash([5, 10, 15, 20]) ctx.stroke() </script>

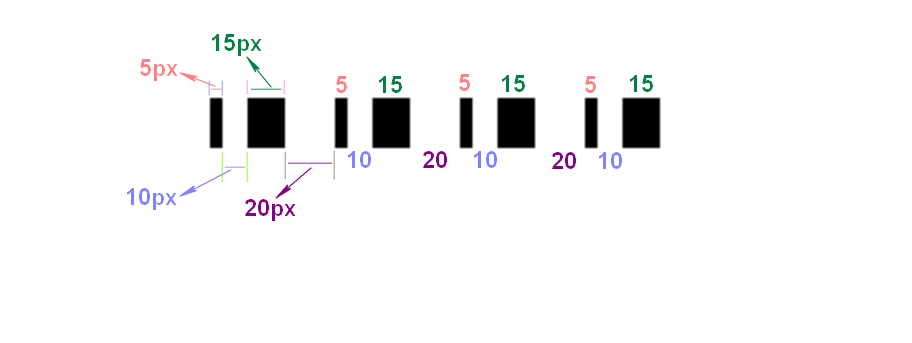

在这里插入图片描述

奇数个情况

当数组元素的个数为奇数个时会自动复制，然后按照偶数个的显示方式进行显示，例如：[5, 10, 15] 会变成 [5, 10, 15, 5, 10, 15] 。

getLineDash()

context.getLineDash() 获取虚线线条的显示方式；如果数组元素的数量是奇数，数组元素会被复制，会以偶数的形式返回，例如：[5, 10, 15] 会变成 [5, 10, 15, 5, 10, 15] 返回。

lineDashOffset

ccontext.lineDashOffset 该属性用于设置虚线的偏移量，值为正时向左偏移，值为负时向右偏移。

示例：

  1. <canvas id="c" width="500" height="400"></canvas>
  3. <script type="text/javascript"> var c = document.querySelector('#c') var ctx = c.getContext('2d') ctx.beginPath() ctx.moveTo(100, 100) ctx.lineTo(300, 100) // 设置虚线 ctx.setLineDash([10, 5]) ctx.lineWidth = '10' ctx.stroke() ctx.beginPath() ctx.moveTo(100, 150) ctx.lineTo(300, 150) // 设置虚线 ctx.setLineDash([10, 5]) ctx.lineWidth = '10' // 设置虚线偏移量,向右偏移 10 像素 ctx.lineDashOffset = '-10' ctx.stroke() </script>

在这里插入图片描述

获取画布的宽、高

在上下文的 canvas 属性中可以获取画布的宽和高

  1. <canvas id="c" width="500" height="400"></canvas>
  3. <script type="text/javascript"> var c = document.querySelector('#c') // 获取上下文 var ctx = c.getContext('2d') // 获取画布的宽和高 var canWidth = ctx.canvas.width, canHeight = ctx.canvas.height // 打印 console.log(canWidth, canHeight) // 500 400 </script>

矩形

react()

context.react(x, y, width, height) 该方法用于绘制一个矩形；x, y 为起点（矩形左上角的坐标）width, height 为矩形的宽和高，参数均为数字不需要带单位。

注意：通过该方法绘制的矩形路径不是独立的路径。

示例：绘制一个宽为 300px，高位 100px 的矩形

  1. <canvas width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('canvas') var ctx = c.getContext('2d') ctx.beginPath() // 绘制矩形 ctx.rect(100, 100, 300, 100) // 路径颜色 ctx.strokeStyle = 'blue' // 绘制路径 ctx.stroke() </script>

在这里插入图片描述

fillRect()

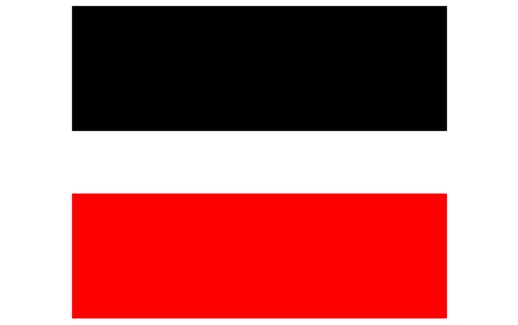

context.fillRect(x, y, width, height) 绘制已填充的矩形；默认填充的是黑色。通过该方法绘制的矩形有自己独立的路径。

  1. <canvas width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('canvas') var ctx = c.getContext('2d') ctx.beginPath()`` // 绘制填充的矩形 ctx.fillRect(100, 100, 300, 100) ctx.fillStyle = 'red' ctx.fillRect(100, 250, 300, 100) </script>

在这里插入图片描述

clearRect()

context.clearRect(x, y, width, height) 该方法用于清除矩形；x, y 开始清除的坐标，width, height 清除的宽高。

  1. <canvas width="500" height="400"></canvas>
  3. <script> var c = document.querySelector('canvas') var ctx = c.getContext('2d') ctx.beginPath() // 绘制填充的矩形 ctx.fillRect(100, 100, 300, 100) ctx.fillStyle = 'red' ctx.fillRect(100, 250, 300, 100) // 清除矩形 ctx.clearRect(100, 250, 100, 50) </script>

在这里插入图片描述

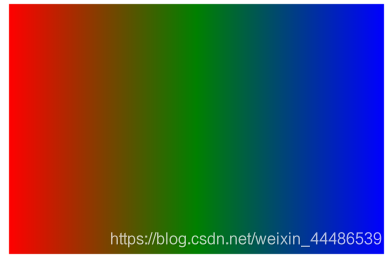

线性渐变

createLinearGradient()

context.createLinearGradient(x0, y0, x1, y1) 该方法用于创建一个线性渐变的对象；x0, y0 为渐变的起始位置，x1, y1 为渐变的结束位置

addColorStop()

context.addColorStop(stop, color) 设置渐变对象的停止位置和渐变的颜色

  • stop 渐变停止的位置（也是开始的位置），值为 0.0 ~ 1.0 之间

  • color 渐变颜色

在这里插入图片描述

绘制曲线

arc()

context.arc(x, y, r, sAngle, eAngle, counterclockwise) 通过该方法可以创建弧或曲线，也可以创建圆或部分圆。

  • x, y 圆心坐标
  • r 圆的半径
  • sAngle 起始角，以弧度计；弧的三点钟位置是 0 度
  • eAngle 结束角，也是以弧度计

  • counterclockwise 规定是逆时针还是顺时针绘图；为 false 时顺时针，为 true 时逆时针，该参数是一个可选参数

在这里插入图片描述

绘制伞形

绘制扇形时需要将起始点设置为圆心

  1. <canvas width="600" height="400"></canvas>
  2. <script> var c = document.querySelector('canvas') var ctx = c.getContext('2d') ctx.beginPath() // 将起始点设置为圆心 ctx.moveTo(300, 200) // 绘制弧度 ctx.arc(300, 200, 100, 0, (Math.PI * 3) / 2, true) // 填充 ctx.fill() </script>

在这里插入图片描述

文本相关

更新中。。。
