去中心化的分布式websocket通信架构演进

朴灿烈づ我的快乐病毒、 2023-01-08 08:25 128阅读 0赞

\#去中心化的分布式websocket通信架构演进

--------------------

### 概念： ###

1.  cluster：代表一个集群，集群中有多个节点，集群是去中心化的，字面上理解就是无中心节点，与任何节点连接websocket来通信都是等价的
2.  node: 代表一个节点，是集群中的一个组成元素，也是用户websocket长连接状态下的某个实例
3.  roomId: 房间ID，将用户分组，实现组内用户的消息广播
4.  clientId: 用户ID，用户身份的唯一标识
5.  channelId: node在分布式环境下的唯一标识

### 需求： ###

1.  房间内消息广播，类似群聊

### 一. 首次设计 ###

1.  消息发送者使用Redis广播消息给所有node
2.  每个node接受到消息后解析，过滤并将消息推送人与该节点绑定的clientId上

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70]

### 问题: ###

1.  每个节点需要解析全量消息。在部署了10个node的cluster里，每个node都需要处理10个node的数据，极大的浪费网络传输与数据处理

### 优化方向： ###

1.  每个节点只处理该节点需要的消息

### 二. 再次设计 ###

1.  每个node启动时生成本node信息（可能是主机名，可能是IP等）,这里叫channelId
2.  node启动成功后向Redis监听该channelId相关的消息,这样就能直接过滤掉不需要的消息,就像对讲机指定频道一样
3.  当用户建立websocket连接时，向redis添加roomId与channelId一对多的映射关系
4.  用户A 在向Redis广播时，通过注册表找到该消息需要广播的channelId列表，来完成消息推送

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70 1]

### 问题: ###

1.  roomId -> channelId 注册表生命周期维护问题

    1.  比如用户断开了，需要移除注册表中的通道信息
    2.  比如服务器宕机，需要移除注册表中的通道信息
    3.  比如用户A首次注册在ChannelA上，断线重连后注册在了ChannelB上，就需要执行移除和添加两个操作
    4.  如果首次用户B,C注册在了同一个channel上，用户B断线后重连在了channelA上，那就只需要在注册表中增加一个channelA,不需要删除

话外音：分布式服务，每个node可能启动在任何机器上，可能不是物理机只是一个docker，因此channelId设定为不会固定

### 优化方向： ###

1.  在redis中维护一个roomId->clientId = channelId 的用户通道明细列表,如下：
2.  在某个用户信息发生变更时，通过下面的用户通道明细列表，能够刷新roomId->channelId的映射表

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70 2]

话外音：不要想着发送消息时直接使用`redis keys(roomId+"*")` 在用户通道明细列表中直接获取该房间的所有通道信息，从而可以忽略房间和通道的映射表，这样效率极低

### 三. 再次设计 ###

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70 3]

### 问题: ###

1.  Redis中的所有映射信息需要有生命周期，否房间使用后将会不断的产生僵尸数据，不能销毁

### 优化方向： ###

1.  加入过期时间概念，在未使用后自动销毁
2.  加入心跳概念，确保在使用期间不会被销毁

### 四. 再次设计 ###

1.  每一个node都启动一个定时任务，定时刷新该node所属数据的过期时间，这样该node宕机后，相关信息就能得到及时的清理，生命周期也得到了维护
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70 4]

### 问题: ###

1.  如果某房间的用户凑巧建立websocket连接在了同一个node上，那Redis广播这一步是否有些多余 - (话外音：局域网概念)
2.  既然局域网概念可以忽略Redis广播，那能否将局域网概念深挖一下，比如修改nginx路由策略，指定为IP hash,这样客户端侧的局域网能够大概率落在服务侧的同一台node上

### 四. 最后升华 ###

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70 5]

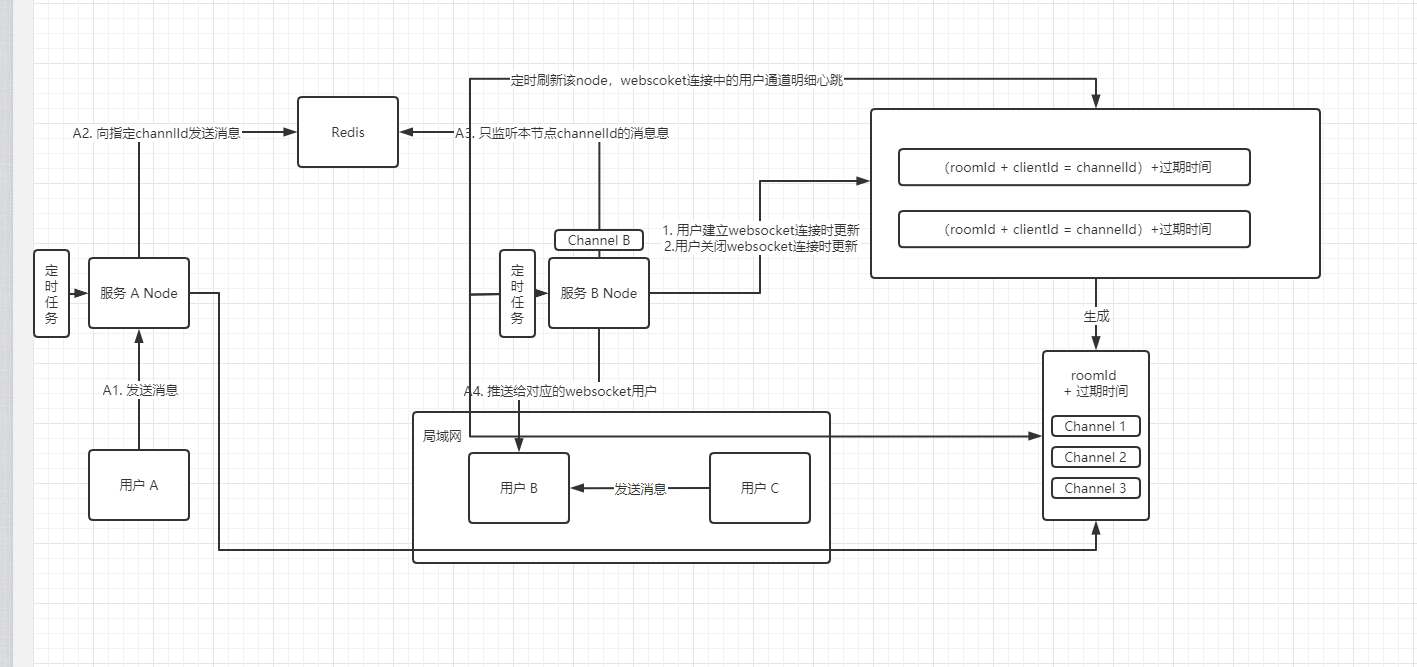

## 最终完整设计图 ##

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L21hcGxlX3Nvbg_size_16_color_FFFFFF_t_70 6]
