自定义_自定义探针
- LabVIEW：2015
想必探针这个调试工具大家都是用过的，用来监测系统当前状态下某条连线(数据流)的值，不仅简单而且实用。不过你未必知道还有自定义探针或者说你还不曾用过自定义探针，也就是说除了LabVIEW提供的系统自带探针之外，还可以创建属于自己的探针，自定义探针的功能更加强大，不仅可以监控连线的值，还可以添加逻辑条件代码，当条件满足时暂停代码的执行，类似断点的功能，同时还可以对原始数据进行处理和提取，以便更高效地进行系统的调试。
下面通过一个简单的例子，看看如何自定义探针？
界面上有一个LED和一个按钮，按钮用来控制LED的亮灭，这里用JKI状态机来实现，如下图所示：
如果想监控系统运行中JKI状态机的所有状态怎么办？可以通过高亮显示来观看系统的运行过程(效率太低)，也可以通过断点和探针配合使用(效率较高但是默认的系统探针只能显示当前值)，需要自己在脑子里或其它地方记录所有的状态和执行顺序。
如果想让系统只在某个条件下才暂停运行(如当LED被点亮时暂停程序执行)，显然通过打断点是不太合适的(程序每次运行到断点处时，都会暂停运行)，该怎么办？
上述说的问题可以通过自定义探针一次性解决，灵活使用自定义探针，将会帮助我们更高效地调试一些更为复杂的系统，下面看一下自定义探针的实现过程。

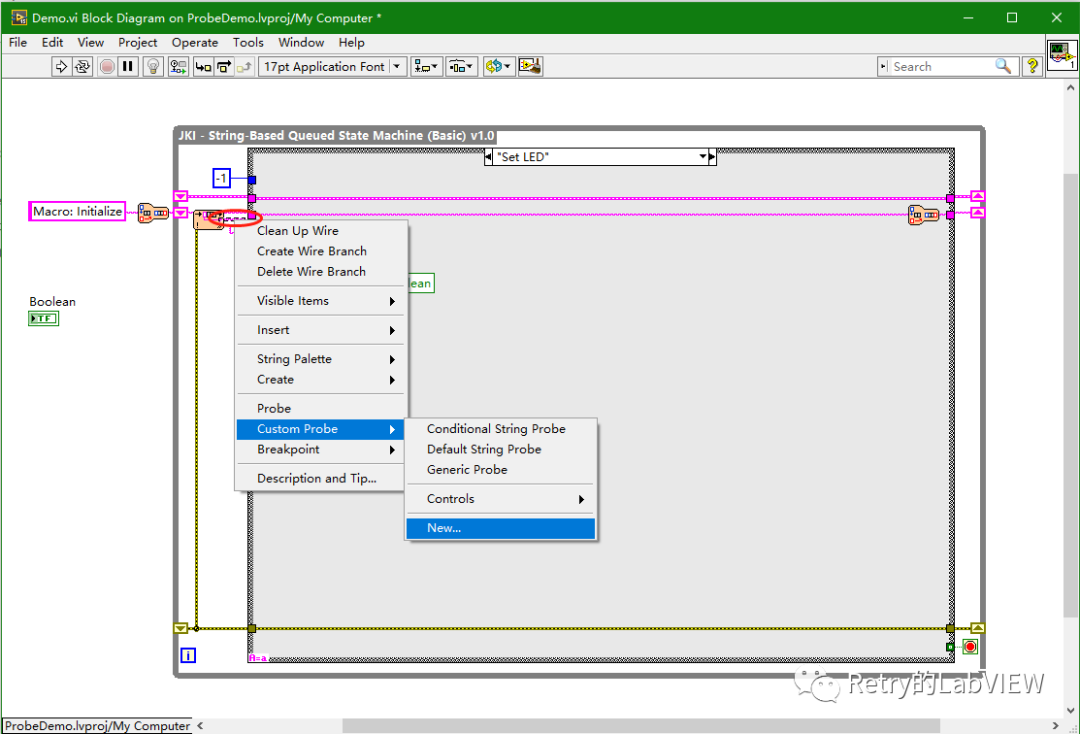

在想监控的连线上，单击鼠标右键，在弹出的菜单中选择“Custom Probe >> New…”，如下图所示：
此时会弹出创建探针的一个对话框，可以选择在已有的探针基础上进行创建，也可以选择创建一个新的探针，这里选择第二个，然后单击下一步，如下图所示:

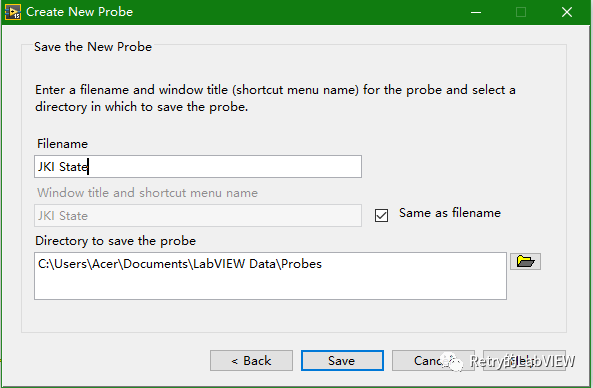

紧接着是设置探针的文件名、探针在快捷菜单中的名称(默认与文件名相同)、以及探针的保存位置，默认为\LabVIEW Data\Probes，还可以将探针文件保存在\user.lib\_probes\default路径下，当探针文件被保存在第二种路径下时，LabVIEW将会把这个自定义探针用作这种数据类型的默认探针，这里演示保存在第一种路径下，如下图所示：
单击“Save”按钮进行保存后，桌面会弹出一个创建好的探针VI，如下图所示：
其中有三个控件(Current State、Boolean、Value String)，其中Boolean和Value String默认在前面板中被隐藏了，如果你需要也可以将它们显示出来，这三个控件不要删除，否则LabVIEW将不会将它识别为探针，它们的功能分别是：
Current State：连线的原始输入数据，即监控的数据；
Boolean：当Boolean输出为真时，将会暂停程序执行如同断点的效果；
Value String：将原始数据进行处理后输出；

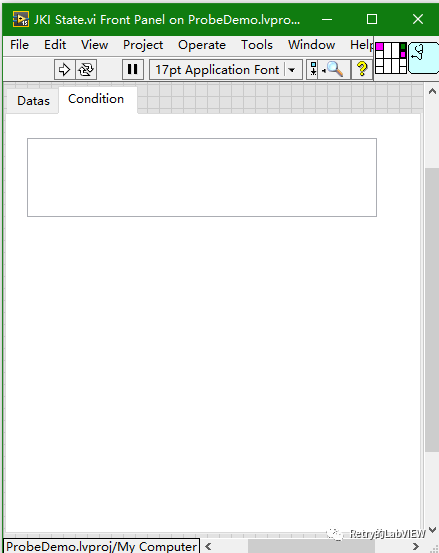

在这个演示的例子中，为了记录监控的所有历史状态，在前面板中放置一个列表，同时为了在满足条件时暂停运行，再放置一个字符串输入控件用来输入条件，并隐藏Current State控件，如下图所示：
通过FGV记录所有历史数据，并添加条件成立的逻辑代码，程序框图实现如下图所示：

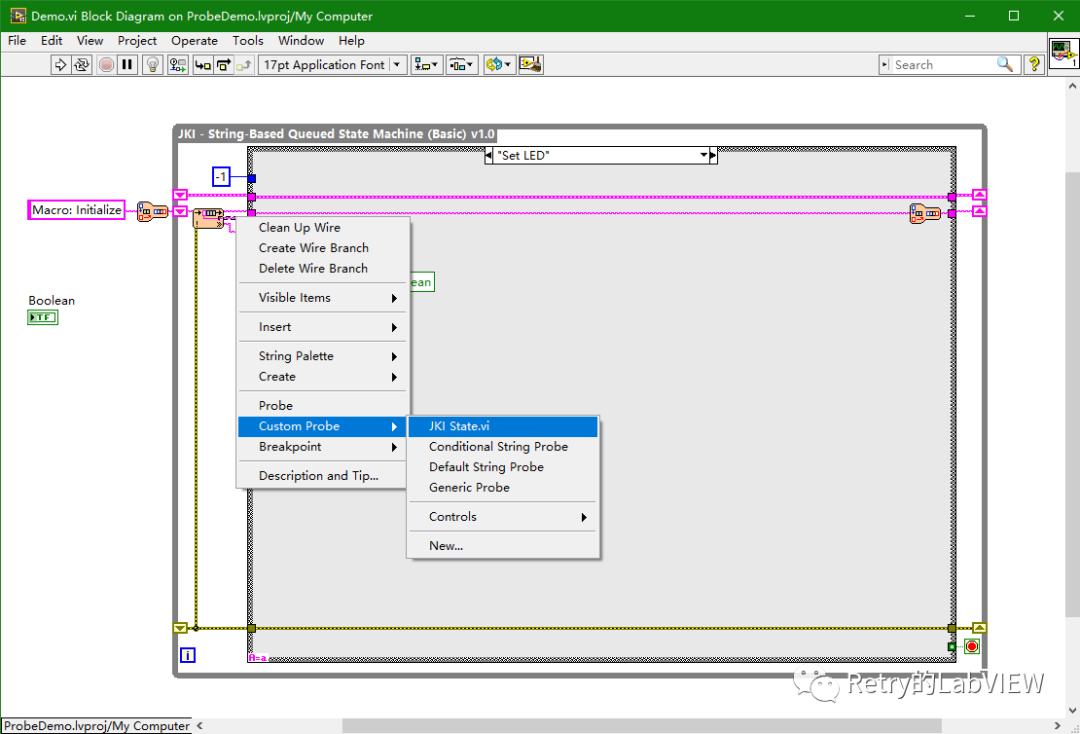

保存并关闭JKI State.vi，再次右击连线位置会发现，Custom Probe中多出了一个JKI State.vi，如下图所示：
下面看看运行效果，如下视频所示：
