Kubernetes(K8s) —— 容器编排管理技术

我会带着你远行 2022-10-15 09:57 291阅读 0赞

### K8s 容器编排管理技术 ###

*  第一章 是什么
 *   *  1. 背景
     *  2. 基础概念
     *   *  Pod
         *  控制器
         *  Service
     *  3. 架构
 *  第二章 环境搭建与安装
 *   *  1. 虚拟机集群搭建
     *   *  命令批执行技巧
     *  2. K8s相关软件安装
     *   *  Docker安装配置
         *  K8s安装配置
         *  K8s部署配置
         *  安装网络插件
 *  第三章 部署K8s容器化应用
 *   *  1. K8s常用命令
     *  2. 安装 nginx
     *  3. 安装 Tomcat
     *  4. 部署 SpringBoot 项目
     *   *  构建 JDK 镜像
         *  构建项目镜像
         *  上传镜像
         *  K8s集群部署
         *  暴露服务端口
         *  访问项目
     *  5. Ingress
     *  6. 部署微服务项目
     *   *  准备
         *  注意事项
         *  具体步骤:
     *  7. DashBoard
     *  8. Helm
     *   *  安装 release
         *  自定义 chart 安装 release
         *  使用 chart 模板安装 release
     *  9. 搭建高可用集群
     *   *  搭建高可用环境准备
         *  安装反向代理服务器 haproxy
         *  重新部署 Master1 节点

# 第一章 是什么 #

## 1. 背景 ##

*  一开始使用物理机部署项目, 但物理机成本较高
 *  为了节约成本和资源隔离, 开发了虚拟机技术, 但是其启动慢占用空间大, 非常浪费资源
 *  为了解决上述问题, 容器化技术应运而生. 启动快占用小. Docker 是应用最为广泛的容器技术
 *  随着微服务技术的广泛应用，部署项目容器的数量越来越多，由此衍生了管理容器的重大问题。Google 在 2014 年开源了容器编排引擎 Kubernetes，用于管理容器化应用 程序的部署、规划、和扩展，使我们应用的部署和运维更加方便。

**注意事项**

## 2. 基础概念 ##

> Kubernetes 来自于希腊语，含义是舵手或领航员，简称 k8s。**是一种基于GO开发的开源的容器编排管理工具**.
> 类似的容器编排工具有：Docker swarm、Apache Mesos 等

### Pod ###

> 在 Kubernetes 集群中，**Pod 是 k8s 管理的最小单位，它是一个或多个容器的组合**。
> 在 Pod 中，所有容器都被统一安排和调度。 Pod 中的容器有两个特点。

*  **共享网络**：Pod 中的所有容器共享同一个网络命名空间，包括 IP 地址和网络端口。
 *  **共享存储**：Pod 中的所有容器能够访问共享存储卷，允许这些容器共享数据。

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70]

> 在常见的微服务中, 往往会部署多个微服务. 而为了保证高可用, 往往需要部署一个以上具有相同功能的微服务.
> 但是如果让这两个接口能够同时生效的话往往需要nginx该改微服务进行反向代理,
> 而Pod的出现则解决了该问题, **同一个pod来存放一个以上相同业务功能的容器, 并且共享同一网络和存储**

### 控制器 ###

> k8s 通过控制器管理和调度 Pod。k8s 有以下几种控制器：

1.  **ReplicationController/ReplicaSet**
    RC 能够**确保容器的副本数始终保持用户定义的副本数**。即如果有容器异常退出， 会自动创建新的 Pod 来替代，而由于异常多出来的容器也会自动回收。RS 跟 RC 没有 本质不同，**新版本的 k8s 建议使用 ReplicaSet 取代 ReplicationController。 虽然 RS 可以独立使用，但一般还是建议使用 Deployment 自动管理 RS。**
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 1]
2.  **Deployment**
    Deployment 为 Pod 和 RS **提供了声明式定义方式管理应用，用来替代 RS 命令式定义方式管理应用**。且 Deployment 提供了很多 RS 不支持的机制，比如滚动升级( 类似游戏中的不停服更新 )和回滚应用。
3.  **DaemonSet**
    DaemonSet 确保 Node 上只运行一个 Pod。当有 Node 加入集群时,会为集群新 增一个 Pod。当有 Node 从集群移除时，这些 Pod 也会被回收。
4.  **Job**
    Job 负责批处理任务，即仅执行一次的任务，它**保证批处理任务的一个或多个 Pod成功结束。** 比如运行一次 SQL 脚本
5.  **Cron job**
    负责**执行定时任务**，即在给定时间点执行一次或周期性地在给定时间点执行任务

注意:

*  命令式：侧重于如何实现程序，就像我们刚接触编程的时候那样，我们需要把程序的实现过程按照逻辑结果一步步写下来。
 *  声明式：侧重于定义想要什么，然后告诉计算机，让它帮你去实现。
 *  滚动升级和回滚应用是通过操作两个RS来实现的, 大致过程是首先会在第一个RS减去一个pod, 然后会在另一个RS加上一个pod. 以此类推.

### Service ###

> Service 可以**管理多个 Pod 作为一个整体被外部访问**。在 k8s 中有以下四种类型的 Service:

*  **ClusterIP**
    默认类型，自动分配一个仅集群内部可以访问的虚拟 IP
 *  **NodePort**
    在 ClusterlP 基础上为 Service 绑定一个端口，可以通过该端口访问服务。
 *  **LoadBalancer**
    在 NodePort 的基础上创建一个负载均衡器，并将请求转发到 NodePort。
 *  **ExternalName**
    把集群外部的服务引入到集群内部，在集群内部直接使用

## 3. 架构 ##

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 2]

**Master 节点**

> **Master 节点是集群控制节点，负责管理和控制整个集群**。基本上 k8s 的所有控制命令都发给它，它负责具体的执行过程。在 Master 上主要运行着：

*  apiserver: 提供了集群管理的接口及模块之间的数据交互和通信的枢纽。
 *  etcd：保存整个集群的状态。
 *  controllers：自动化控制中心，负责维护管理集群状态，如：故障检测，自动扩展， 滚动更新等。
 *  scheduler： 负责资源调度，按照预定的调度策略将 Pod 调度到相应的机器上。

**Node 节点**

> **除 master 以外的节点被称为 Node 节点**，每个 Node 都会被 Master 分配一些工作 负载（Docker 容器），当某个 Node 宕机时，该节点上的工作负载就会被 Master 自动转移到其它节点上。在 Node 上主要运行着：

*  kube-proxy：实现 service 的通信与负载均衡。
 *  kubelet：用来处理 Master 节点下发到本节点的任务，管理 Pod 和其中的容器。
 *  container runtime：运行容器所需要的一系列程序

--------------------

# 第二章 环境搭建与安装 #

> 搭建 Kubernetes 集群有多种方式：二进制包、kubeadm、第三方工具、云平台一键安装等方式都可以，这里我们采用 kubeadm 搭建 Kubernetes 集群

kubeadm 是官方社区推出的一个用于快速部署 kubernetes 集群的工具，这个工具 能通过两条指令完成一个 kubernetes 集群的部署：

创建 Master 节点
    kubeadm init
    将 Node 节点加入到 Master 节点中
    kubeadm join <Master 节点的 IP 和端口>

## 1. 虚拟机集群搭建 ##

*  操作系统 CentOS7 以上
 *  硬件配置：内存 2G 以上，CPU 2 核以上
 *  集群内各个机器之间能相互通信，可以访问外网
 *  禁止 swap 分区 swap 分区：即硬盘交换区，当内存不够用时，可以临时使用硬盘中的这部分空间。

**创建三台 Linux 虚拟机**

> 创建三台 Linux 虚拟机，一台作为 Master 节点，两台作为 Node 节点。
> 每台系统为 CentOS7，CPU 双核，内存 2G，硬盘 100G，网络选择桥接模式。
> 安装好后使用 SSH 工具（如 XShell）连接虚拟机，方便操作。
> 相关软件和虚拟机光盘映像文件分享至底部百度云

1.  新建虚拟机
    新建虚拟机-> 新建虚拟机向导->典型模式安装->安装程序光盘映像文件
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 3]
2.  个性化linux配置
    配置linux 除root 用户外的用户. 三个虚拟机的名称依次为(master, node1, node2)
    注意: **虽然这里配置的是root之外的用户信息, 但是这里的密码和root共享一个密码!!!**
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 4]
3.  命令虚拟机
    这里命名之后会在vm左侧显示对应名称的虚拟机, 这里根据第2步配置,
    会在上面加一个前缀 k8s-, 则依次为 ( k8s-master, k8s-node1, k8s-node2 )
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 5]
4.  指定磁盘容量
    大小为100GB, 设置存储为单个文件
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 6]
5.  自定义磁盘硬件
    **需要设置内存最小为2GB, 处理器数量最小为2个, 网络适配方式为桥接模式, 然后关闭即可, 最后在自定义界面点击完成即可进行初始化**
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 7]
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 8]
6.  installation summary
    在初始化之后, 会出现installation summary 界面, 我们可以再次进行更细致的配置, 配置时区和网路哟配置. 时区设置为Asia, 地区为 Shanghai
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 9]
    网络配置: 开启以太网之后, 下面配置的ip就生效了,
    **我们后续可以根据这个ip和第二步的设置用户/ root 用户通过xhsell来登录**
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 10]
    下面会安装linux的相关工具, 在安装结束后, 有可能会遇到下图警告,
    提示协议还未接收, 我们需要点击进入并接受即可
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 11]
    接受以后点击Done, 然后点击右下角 完成配置选项
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 12]
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 13]
7.  连接xshell
    通过上面第2步创建的用户密码或者是root用户去连接xshell,
    也可以使用其他linux命令行连接工具, 相关软件也会在底部分享
8.  Kubernetes 部署环境准备
    **注意: 除了下面代码的步骤6, 其他的命令都要批执行**

        # 1. 关闭防火墙
        systemctl stop firewalld
        systemctl disable firewalld

        # 2. 关闭 selinux selinux：linux 的安全系统
        sed -i 's/enforcing/disabled/' /etc/selinux/config

        # 3. 关闭 swap
        sed -ri 's/.*swap.*/#&/' /etc/fstab

        # 4. 设置网桥参数
        ## 注意 < 代表文本输入重定向, >代表文本输出重定向, eg:
        ## <<< 从字符串中读取输入
        ## <<E 从键盘中读取输入,E表示结束符
        ## < 从文件中读取输入
        cat > /etc/sysctl.d/k8s.conf << EOF net.bridge.bridge-nf-call-ip6tables = 1 net.bridge.bridge-nf-call-iptables = 1 EOF

        # 5. 时间同步
        yum install ntpdate -y
        ntpdate time.windows.com

        # 6. 在 master 节点为各主机的 IP 命名
        ## 需要根据自己服务器ip和域名情况自行设置
        ## 这一步的目的是为了最后k8s集群能够显示方便(NAME显示名称), 如下图
        cat >> /etc/hosts << EOF 192.168.10.44 master 192.168.10.45 node1 192.168.10.46 node2 EOF

        # 7. 重启虚拟机
        reboot

    ![在这里插入图片描述][20210526170812536.png]

### 命令批执行技巧 ###

> 这里需要注意的是这些配置三台机器都需要配置,
> 可以**使用xshell 撰写窗格功能, 作用是可以批量执行这些命令**
> 可以**在xshell 最上方工具栏的 查看 -> 撰写 -> 撰写窗格中打开**
> 选择全部会话, 即可将当前打开的所有会话窗口都执行一样的命令
>

![在这里插入图片描述][20210526172542477.png]

![在这里插入图片描述][2021052617260263.png]

## 2. K8s相关软件安装 ##

> Kubernetes 的每个节点都需要安装 Docker、kubeadm、kubelet、kubectl

*  Docker：Kubernetes 默认容器运行环境是 Docker，因此首先需要安装 Docker
 *  Kubectl：k8s 命令行工具，通过 kubectl 可以部署和管理应用，查看各种资源，创建、 删除和更新组件
 *  Kubeadm：用于构建 k8s 集群
 *  Kubelet：负责启动 POD 和容器

### Docker安装配置 ###

> 所有命令都需要批执行(master, node1, node2)

# 1. 安装yum必要的一些工具集
    sudo yum install -y yum-utils device-mapper-persistent-data

    # 2. 配置yum 镜像源, 加速yum 下载相关软件的速度, 选择任何一个源即可
    ## 阿里源
     sudo yum-config-manager \
        --add-repo \
        http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
    ## 清华源
     sudo yum-config-manager \
        --add-repo \
        https://mirrors.tuna.tsinghua.edu.cn/docker-ce/linux/centos/docker-ce.repo

    # 3. 安装 Docker
    yum -y install docker-ce
    ## 如果 yum 下载过程中断开，造成 yum 程序锁定，可运行以下命令关闭 yum 程序
    rm -f /var/run/yum.pid

    # 4. Docker 配置加速器加速镜像下载(让docker可以更快下载docker镜像)
    mkdir -p /etc/docker
    touch /etc/docker/daemon.json
    cat >> /etc/docker/daemon.json << EOF { "registry-mirrors": ["https://registry.docker-cn.com"] } EOF

    # 5. 开机自启动 docker 服务
    systemctl enable docker.service

### K8s安装配置 ###

> 命令虽长, 但是直接全部复制一次执行即可
> 所有命令都需要批执行(master, node1, node2)

# 1. 配置 yum 源镜像
    ## 通过 cat /etc/yum.repos.d/kubernetes.repo 查看自己配置的文件有问题(例如有空格)
    cat <<EOF > /etc/yum.repos.d/kubernetes.repo
    [kubernetes]
    name=Kubernetes
    baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
    enabled=1
    gpgcheck=1
    repo_gpgcheck=1
    gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
    EOF

    # 2. 安装软件
    yum install kubelet-1.19.4 kubeadm-1.19.4 kubectl-1.19.4 -y

    # 3. 开机自启动k8s服务
    systemctl enable kubelet.service

    # 4. 查看是否安装成功 , 这种命令可以通过xshell撰写窗口一次执行所有命令
    yum list installed | grep kubelet
    yum list installed | grep kubeadm
    yum list installed | grep kubectl

    # 5. 重启虚拟机
    reboot

### K8s部署配置 ###

1.  在master节点执行下面命令

        kubeadm init \
        --apiserver-advertise-address=192.168.10.44 \
        --image-repository registry.aliyuncs.com/google_containers \
        --kubernetes-version v1.19.4 \
        --service-cidr=10.96.0.0/12 \
        --pod-network-cidr=10.244.0.0/16

        注意:
        1. piserver-advertise-address 指向的是自己master节点地址
        2. image-repository 无需改动, 这里使用的阿里云的k8s镜像地址
        3. kubernetes-version k8s版本, 与上面K8s安装配置的第2步对应
        4. service-cidr 的选取不能和 pod-cidr 及本机网络有重叠或者冲突，
        一般可以选择一个 本机网络和 pod-cidr 都没有用到的私网地址段, 因此这两个参数无需修改
2.  执行k8s初始化设置后, 需要根据命令行提示进行配置
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 14]
    **根据上图提示, 执行如下命令**

        mkdir -p $HOME/.kube
          sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
          sudo chown $(id -u):$(id -g) $HOME/.kube/config

    根据上图提示, **若想要其他节点(node1, node2)加入master 节点的话, 执行最后两行即可**

        # 这里的命令不要复制我的, 要根据自己显示的内容去复制和执行, 因为这里加入命令的ip, token, 加密方式可能会不同!!!
        kubeadm join 192.168.10.44:6443 --token 7jfl53.rviiwwuzprj21v2p \
            --discovery-token-ca-cert-hash sha256:9076d21bd81217638273cafb447d291f014d11e6226c16f85cbcd182402fadc3
3.  查看节点
    **这里可以看到状态是 NotReady, 需要安装网络插件**

        kubectl get nodes

    ![在这里插入图片描述][20210526170812536.png]

### 安装网络插件 ###

> 只在master node 执行下面命令

# 1. 安装命令行上传下载软件 lrzsz (如果使用的是本博客分享的光盘镜像的话无需执行这一步, 默认已安装)
    yum install -y lrzsz

    # 2. 使用 rz 上传 kube-flannel.yml 文件, 文件在博客底部分享

    # 3. 应用 kube-flannel.yml 文件得到运行时容器
    kubectl apply -f kube-flannel.yml

    # 4. 等一会儿后查看节点状态(2min左右)
    kubectl get nodes

    # 5. 如果需要删除节点, 则执行
    kubectl delete node 节点名

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 15]

--------------------

# 第三章 部署K8s容器化应用 #

> 容器化应用：把一个应用程序放在 docker 里部署，这个 docker 应用就是容器化应用， 在 docker 中我们**通过启动镜像部署容器化应用**

**如何在 k8s 中部署容器化应用：**

1.  获取镜像：编写 Dockerfile 制作镜像，或者从仓库拉取镜像
2.  控制器创建 pod：控制器启动镜像，创建容器并将容器放入 pod 中
3.  暴露应用，使外界可以访问应用

## 1. K8s常用命令 ##

# 查看节点
    kubectl get nodes (node)

    # 查看 service
    kubectl get service

    # 查看控制器：
    kubectl get deployment (deploy)

    # 查看 pod
    kubectl get pod

    # 删除 service
    kubectl delete service 服务名

    # 删除控制器
    kubectl delete deployment 控制器名

    # 删除 pod
    kubectl delete pod pod 名

## 2. 安装 nginx ##

1.  从仓库拉取镜像，使用deployment 控制器创建 pod

        # 相当于 获取镜像+ 控制器创建pod 步骤
        # 常见控制器种类: RS, Deployment, DaemonSet, Job, Cron job(见1.2)
        kubectl create deployment nginx --image=nginx
2.  查看控制器(controller)和 pod创建情况

        # 查看pod
        kubectl get pod
        # 查看控制器
        kubectl get deployment (deploy)
        # 可以看到一开始时Ready: 0/1(未准备好) , status: ContainerCreating(容器创建中)
        # 过一段时间可以看到: Ready: 1/1(准备好) , status: Running(运行中)

    ![在这里插入图片描述][20210527151425423.png]
3.  创建 service 暴露 pod 端口

        # service类型: ClusterIP, NodePort, LoadBalancer, ExternalName(详见1.2)
        kubectl expose deployment nginx \
        --port=80 \
        --target-port=80 \
        --type=NodePort

        # 查看service情况(如图1, 对外访问端口为: 31949)
        kubectl get service

        # 访问应用，地址为：http://NodeIP:NodePort
        ## 同时创建好的Service, 可以通过所有节点ip+对应端口访问(高可用)
        http://192.168.10.44:31949/
        http://192.168.10.45:31949/
        http://192.168.10.46:31949/

图1
![在这里插入图片描述][20210527152535281.png]
图2
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 16]

1.  关闭 nginx

# 1, 删除service (首先要通过kubectl get service查看要删除的service名称, 这里为nginx, 如图1)
    ## 删除Service以后其实相当于关闭Docker中的Container, nginx已经被关闭
    kubectl delete service nginx

    # 2. 删除控制器(图2)
    kubectl get deploy
    kubectl delete deploy nginx

    # 3. 删除pod(图3)
    ## 因为控制器deployment用于管理pod, 所以在上一步我们将控制器删除后, 也将它管理的pod一并删除了
    ## 理论上删除pod命令不会用到, 具体原因可见下面注意事项
    kubectl get pod
    kubectl delete podname

    注意:
    删除顺序不能相反, 不能先删除pod, 再删除控制器.
    因为控制器管理着pod, 你删除一个pod它会再次重启一个pod(图4)

图1
![在这里插入图片描述][20210527154330919.png]
图2
![在这里插入图片描述][2021052715483549.png]
图3
![在这里插入图片描述][20210527155149185.png]
图4
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 17]

## 3. 安装 Tomcat ##

# 1. 从仓库拉取镜像，通过deployment 控制器创建 pod
    kubectl create deployment tomcat --image=tomcat
    ## 确认创建pod是否完成 , 确认该pod对应的 Ready是否为: 1/1 (准备完成), 0/1(未准备完成)
    kubectl get pod

    # 2. 创建 service 暴露 pod 端口(图1)
    kubectl expose deployment tomcat \
     --port=8080 \
     --type=NodePort
    ## 查看 Service暴露后对应的外部端口号, 在PORT(S) 属性后 8080: 后面的端口号
     kubectl get service

    # 3. 访问(图2)
    http://192.168.10.44:30471/

图1
![在这里插入图片描述][20210527162045382.png]
图2
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 18]

## 4. 部署 SpringBoot 项目 ##

> 所需的 jdk以及springboot测试用jar已分享至底部百度云

### 构建 JDK 镜像 ###

# 1. 创建Dockerfile文件
    cat <<EOF > Dockerfile
    # 基于 centos7，如果没有这个镜像那么它会下载这个镜像。
    FROM centos:7
    # 创建者
    MAINTAINER timepause
    # 复制文件到指定目录并自动解压(不是真实目录而是docker容器目录)
    ADD jdk-8u144-linux-x64.tar.gz /usr/local/jdk
    # 设置环境变量
    ENV JAVA_HOME=/usr/local/jdk/jdk1.8.0_144
    ENV CLASSPATH=.:$JAVA_HOME/lib
    ENV PATH=$JAVA_HOME/bin:$PATH:/usr/local/jdk/jdk1.8.0_144/bin
    EOF

    # 2. 构建 JDK 镜像 (注意不要少了".")
    docker build -t='jdk1.8' .

    # 3. 查看所有的镜像，此时就多了一个 jdk1.8 17
    docker images

    # 4. 创建容器
    docker run -di --name=jdk1.8 jdk1.8 /bin/bash

    # 5. 进入容器
    docker exec -it jdk1.8 /bin/bash
    java -version

### 构建项目镜像 ###

# 1. 使用 maven 将项目打成 jar 包，使用 rz 上传到虚拟机中

    # 2. 编写Dockerfile文件
    cat <<EOF > Dockerfile
    FROM jdk1.8
    MAINTAINER timepause
    ADD springboot-k8s-1.0.0.jar /opt
    RUN chmod +x /opt/springboot-k8s-1.0.0.jar
    CMD java -jar /opt/springboot-k8s-1.0.0.jar
    EOF

    # 3. 构建项目镜像：
    docker build -t springboot-k8s-1.0.0.jar .

    # 4. 使用镜像启动容器(外部访问端口8085)
    docker run -d -p 8085:8080 springboot-k8s-1.0.0.jar

    # 5. 访问测试
    http://192.168.10.44:8085/demo

![在这里插入图片描述][20210527175843953.png]

### 上传镜像 ###

> 上传镜像到Docker官方仓库, 作用是方便其他节点下载, **否则其他节点就必须一个个去通过上面两个步骤去构建了**

# 1. 注册登录 DockerHub 网站
    https://hub.docker.com

    # 2. 在 DockerHub 创建镜像仓库 (springboot-k8s)
    https://hub.docker.com/repositories

    # 3. 在 master 节点登录 DockerHub
    docker login

    # 4. 将本地镜像修改为规范的镜像名称
    docker tag docker 镜像名 注册用户名/仓库名

    # 5. 上传镜像
    docker push 注册用户名/仓库名

### K8s集群部署 ###

**1. 命令行部署项目**

kubectl create deployment springboot-k8s --image=注册用户名/仓库名

**2. yml 文件部署项目**

> yml 文件是 k8s 的资源清单文件，我们可以**通过 yml 文件精确修改构建参数。**

1.  空运行测试，空运行测试没有真正运行项目，而是生成项目运行的 deploy.yml配置文件

        kubectl create deployment springboot-k8s \
         --image=461618768/springboot-k8s \
         --dry-run \
         --output yaml > deploy.yml
        #--image=注册用户名/仓库名
        #--dry-run 空运行, 不会运行项目只会产生 yml文件
2.  修改 yml 文件，把镜像拉取策略改为 IfNotPresent，即如果本地有镜像就使用本地镜像，没有就拉取在线镜像。`imagePullPolicy: IfNotPresent`

        containers:
        	- image: springboot-k8s
        	  name: springboot-k8s-1-0-0-jar-8ntrx
        	  imagePullPolicy: IfNotPresent
3.  使用 yml 文件构建 deployment

        kubectl apply -f deploy.yml

    **yml 常用字段含义**
    我们首先可以查看一下自动生成的 deploy.yml

        [root@master springboot]# cat deploy.yml
        apiVersion: apps/v1
        kind: Deployment
        metadata:
          creationTimestamp: null
          labels:
            app: springboot-k8s
          name: springboot-k8s
        spec:
          replicas: 1
          selector:
            matchLabels:
              app: springboot-k8s
          strategy: { }
          template:
            metadata:
              creationTimestamp: null
              labels:
                app: springboot-k8s
            spec:
              containers:
              - image: 461618768/springboot-k8s
                name: springboot-k8s
                imagePullPolicy: IfNotPresent
                resources: { }
        status: { }

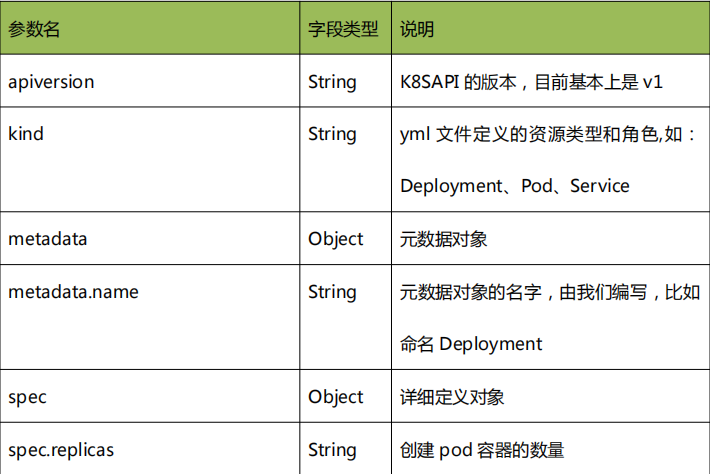

    下图是每个字段的解释![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 19]![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 20]

### 暴露服务端口 ###

> 暴露服务接口后, 外部便可访问

# 对外暴露pod端口
    kubectl expose deployment springboot-k8s --port=8080 --type=NodePort
    # 查看对外暴露端口
    kubectl get service

![在这里插入图片描述][20210528181751225.png]

### 访问项目 ###

http://NodeIP:NodePort/资源路径

![在这里插入图片描述][20210528182000659.png]

![在这里插入图片描述][20210528182017979.png]
![在这里插入图片描述][20210528182035431.png]

## 5. Ingress ##

> **Ingress 相当于是服务网关，可以通过 URL 路径代理 service，只需要暴露一个端口就可以满足所有 service 对外服务的需求，生产环境建议使用这种方式。**(因为生产环境会对开放的端口进行严格的限制)

**Ingress 产生的背景**

*  **使用 LoadBalancer 暴露服务**可以解决端口过多的问题，但 LoadBlancer 需要向云平台申请负载均衡器，与云平台的耦合度太高，相当于购买了服务。
 *  **NodePort 方式**最大的缺点是每个 service 都要暴露端口，在部署微服务时会暴露大量 端口加大管理难度，所以在生产环境中不推荐使用这种方式来直接发布服务.

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 21]

我们通过 `kubectl create deployment pod-name` 这种命令能够快速去安装k8s 软件,本质上还是通过 yml/yaml 去安装配置并运行相关软件(但没有暴露端口因此无法访问), 我们可以通过 `kubectl get service 服务名 -o yaml` 来查看这个配置文件

**配置文件资源清单中有三个端口(如下图)：**

*  nodePort：定义外部访问的端口
 *  port：定义集群内部通信的端口
 *  targetPort：定义容器中服务的端口
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 22]

**安装部署 Ingress**

> . Ingress不是k8s的内置软件，需要单独安装，k8s官方使用Ingress Nginx实现Ingress功能

1.  下载 Ingress Nginx 资源清单文件(也可以直接下载博客底部资料)： `wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v0.41.2/d eploy/static/provider/baremetal/deploy.yaml`

![在这里插入图片描述][20210601180214726.png]

1.  为了能够正常访问 Ingress，还需要在ingress-deploy.yaml添加如下配置：
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 23]
2.  运行资源清单，安装 Ingress Nginx

        # 应用当前配置, 安装 ingress
        kubectl apply -f ingress-deploy.yaml

        # 安装是否成功 (如下图)
        kubectl get pod -n ingress-nginx

    ![在这里插入图片描述][20210601173329680.png]
3.  创建 Ingress 规则

        # 删除默认配置：
        kubectl delete -A ValidatingWebhookConfiguration ingress-nginx-admission

        # 执行资源清单配置 Ingress 规则(多域名配置请自行探究)：
        kubectl apply -f ingress-nginx-rule.yaml
        --------------------ingress-nginx-rule.yaml---------------------
        apiVersion: networking.k8s.io/v1
        kind: Ingress
        metadata:
          name: k8s-ingress # 路由名称
        spec:
          rules:
          - host: timepause.site
            http:
              paths:
              - pathType: Prefix
                path: / #匹配路径
                backend:
                  service:
                    name: springboot-k8s # 转发的服务名
                    port:
                      number: 8080 # 代理的内部端口
        --------------------ingress-nginx-rule.yaml---------------------

        # 查看 Ingress 规则(需要等待一会才会显示我们配置好的规则信息)：
        kubectl get ingress

    ![在这里插入图片描述][2021060118073663.png]
4.  测试
    由于 Ingress 暴露的是一个网址而不是 IP 地址，但服务并未发布到外网，所以测试计算机要将网址和 IP 地址做映射。(**如果使用的是绑定域名的服务器**则无需此步骤) 打开 `C:\Windows\System32\drivers\etc\hosts`，添加：

        # 注意:这里配置映射的ip只要是k8s集群ip即可
        192.168.10.46  timepause.site

    访问ingress代理后的域名
    ![在这里插入图片描述][20210601182523646.png]

## 6. 部署微服务项目 ##

### 准备 ###

> 我们准备一个微服务项目 demo，该项目只有一个功能：借阅图书。项目包括 eureka
> 注册中心，gateway 网关，用户服务，会员服务。借阅图书调用图书服务的方法，该方法
> 内会使用 Feign 调用会员服务的方法验证是否存在该会员。
> ![在这里插入图片描述][20210604175357935.png]

### 注意事项 ###

> **k8s 主要是针对无状态应用设计的**，所以一般情况下我们不在 K8S 中部署有状态应用，如 mysql、Eureka 等。

*  **无状态应用：是指应用不会在会话中保存下次会话所需要的客户端数据**。每一个会话都
    像首次执行一样，不会依赖之前的数据进行响应。如 WEB 服务器。
 *  **有状态应用：是指应用会在会话中保存客户端的数据**，并在客户端下一次的请求中来使
    用那些数据。如数据库、Eureka 注册中心。
    案例中我们部署了 Eureka，但实际运维过程中一般不会将其放入 k8s 集群。

### 具体步骤: ###

1.  将项目导入idea
    大致流程, 新建一个 Empty类型项目, 名称任意(例如: k8s-demo),
    然后创建完毕后在空项目中添加上图四个 module(new -> new module from exisiting sources…), 项目在底部分享
2.  启动测试, 打开对应的启动类
    注意本地启动需要修改gateway, book, member 服务配置文件中注册中心地址为本地
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 24]
3.  启动无误后可以打包项目(maven->package), 然后上传到k8s master节点上
4.  部署 Eureka 注册中心

        # 1. 编写 DockerFile 文件
        cat <<EOF > Dockerfile
        FROM jdk1.8
        MAINTAINER hy
        ADD lib_registry-1.0.0.jar /opt
        RUN chmod +x /opt/lib_registry-1.0.0.jar
        CMD java -jar /opt/lib_registry-1.0.0.jar
        EOF
        ## 修改原来jar名称以对应DockerFile文件
        mv lib_registry-0.0.1.jar   lib_registry-1.0.0.jar

        # 2. 制作Docker镜像
        docker build -t lib_registry-1.0.0.jar .
        ## 制作后可以通过下面命令查看
        docker images

        # 3. 上传镜像到DockerHub
        ## 官网地址,需要注册账号
        https://hub.docker.com/repository/
        ## 创建镜像仓库，命名为 lib-register
        ## 登录 Docker Hub
        docker login
        ## 将本地镜像修改为规范的镜像名称：(需要与创建的镜像仓库名称一样)
        docker tag lib_registry-1.0.0.jar 461618768/lib-registry
        ## 格式: docker tag jar名称 dockerhub用户名/仓库名
        ## 上传镜像：
        docker push 461618768/lib-registry
5.  部署项目

        # 根据自己的镜像在k8s中创建pod,controller,service
        kubectl create deployment lib-registry --image=461618768/lib-registry

        # 查看对应pod等相关东西是否创建完毕(Ready=1/1)
        ## 然后再执行下一步, 否则会报错
        kubectl get all
6.  暴露服务

        ## 给 Eureka 创建服务
        cat <<EOF > eureka-server.yml
        apiVersion: v1
        kind: Service
        metadata:
        name: lib-registry
        labels:
        app: lib-registry
        spec:
        ports:
        - port: 9007
        targetPort: 8761   #代理端口
        nodePort: 31234    #对外固定暴露端口
        name: lib-registry
        type: NodePort
        selector:
        app: lib-registry
        EOF

        # 执行资源清单
        kubectl create -f eureka-server.yml
7.  部署网关、book 服务、Member 服务
    每个微服务的 application.yml 要做如下配置, 修改eureka地址,
    因为Eureka部署在服务器而对外暴露的端口为 31234, 因此地址应是 `http://localhost:31234/eureka/`, 这样才能够连接到注册中心
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 24]
8.  将三个微服务打成 jar 包，使用上传到 master 节点中，之后分别构建镜像：

        # 1. 制作 gateway 镜像：
        cat <<EOF > Dockerfile
        FROM jdk1.8
        MAINTAINER hy
        ADD lib_gateway-1.0.0.jar /opt
        RUN chmod +x /opt/lib_gateway-1.0.0.jar
        CMD java -jar /opt/lib_gateway-1.0.0.jar
        EOF
        ## 构建镜像
        docker build -t lib_gateway-1.0.0.jar .


        # 2. 制作 member 镜像：
        cat <<EOF > Dockerfile
        FROM jdk1.8
        MAINTAINER hy
        ADD lib_member-1.0.0.jar /opt
        RUN chmod +x /opt/lib_member-1.0.0.jar
        CMD java -jar /opt/lib_member-1.0.0.jar
        EOF
        ## 构建镜像
        docker build -t lib_member-1.0.0.jar .


        # 3. 制作 book 镜像：
        cat <<EOF > Dockerfile
        FROM jdk1.8
        MAINTAINER hy
        ADD lib_book-1.0.0.jar /opt
        RUN chmod +x /opt/lib_book-1.0.0.jar
        CMD java -jar /opt/lib_book-1.0.0.jar
        EOF
        ## 构建镜像
        docker build -t lib_book-1.0.0.jar .
        ## 查看是否制作成功：
        docker images

        # 4. 上传镜像
        ## 在dockerhub创建三个镜像仓库，命名为 lib-member、lib-book、lib-gateway、lib-registry
        ## 将本地镜像修改为规范的镜像名称：
        docker tag lib_gateway-1.0.0.jar 461618768/lib-gateway
        docker tag lib_member-1.0.0.jar 461618768/lib-member
        docker tag lib_book-1.0.0.jar 461618768/lib-book
        ## 上传镜像到dockerhub：
        docker push 461618768/lib-gateway
        docker push 461618768/lib-member
        docker push 461618768/lib-book
9.  部署项目

        kubectl create deployment lib-gateway --image=461618768/lib-gateway
        kubectl create deployment lib-member --image=461618768/lib-member
        kubectl create deployment lib-book --image=461618768/lib-book
10. Ingress 暴露网关服务与访问测试

        # 1. 创建网关的 Service
        kubectl expose deployment lib-gateway --port=80 --type=ClusterIP
        # 2. 修改 Ingress 规则文件
        vim ingress-nginx-rule.yaml
        --------------------ingress-nginx-rule.yaml---------------------
        apiVersion: networking.k8s.io/v1
        kind: Ingress
        metadata:
          name: k8s-ingress # 路由名称
        spec:
          rules:
          - host: book.lib   # 转发的域名(这里自定义, 生产中根据实际情况配置)
            http:
              paths:
              - pathType: Prefix
                path: / #匹配路径
                backend:
                  service:
                    name: lib-gateway # 转发的服务名
                    port:
                      number: 80 # 代理的内部端口
        --------------------ingress-nginx-rule.yaml---------------------

        # 3. 执行资源清单配置 Ingress 规则：
        kubectl apply -f ingress-nginx-rule.yaml
        # 4. 测试 Ingress
        ## 因为使用的是本地的虚拟机,没有域名, 因此需要在hosts文件上面做ip域名映射
        ## 打开测试计算机的 C:\Windows\System32\drivers\etc\hosts，添加：
        192.168.10.44 book.lib
        ## 访问：
        http://book.lib/book/takeBook?bookId=1&telPhone=13888888888

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 25]

补充: 可通过DashBoard 对部署的服务进行动态扩容

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 26]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 27]

## 7. DashBoard ##

> DashBoard 是 k8s 的可视化管理工具，可以基于 web 对 k8s 集群进行集中管理。

1.  下载 yml 资源清单(也可通过底部分享的文件中获取)
    `wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.4/aio/deploy/r ecommended.yaml`
    ps:如果是通过wget下载的, 需要修改yml文件内容
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 28]
    注释以下内容
    ![在这里插入图片描述][20210601145948466.png]
    ![在这里插入图片描述][20210601150006906.png]

    1.  应用 yml 的资源清单，安装 DashBoard

        # 1. 应用 yml 的资源清单，安装 DashBoard

         kubectl apply -f recommended.yaml

        # 2. 经过第1步后, DashBoard 没有安装在默认空间下, 而是安装在kubernetes-dashboard 命名空间下
        ## 查看当前命名空间命令, 可以看到新生成了一个命名空间kubernetes-dashboard
        kubectl get namespace
        ## 查看新生成的命名空间 kubernetes-dashboard, status=Active说明命名空间创建完毕
        kubectl get namespace  kubernetes-dashboard
        ## 查看当前命名空间下pod 的创建情况, 需要等到 Ready=1/1 方可执行下一步
        kubectl get pod -n kubernetes-dashboard

        # 3. 访问kubernetes-dashboard
        ## 通过service查看对外暴露端口, 可以看到默认命名空间没有该service
        kubectl get service
        ## 切换到 kubenetes-dashboard 命名空间, 可以看到dashboard对外暴露端口
        kubectl get service -n kubernetes-dashboard

        # 4. 根据上面获得的端口访问 kubenetes-dashboard
        https://192.168.10.44:30001/
        ## 可以看到页面提示我们输入token, 下一步我们来生成token

        ps: namespace：命名空间，为了在多租户情况下，实现资源隔离，之前使用的是 default 命名空间。
        比如一套 k8s 集群可以针对开发环境和测试环境进行两套互不影响的部署，
        属于逻辑性隔离，可以针对 namespace 做资源配额

    图1
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 29]
    图2
    ![在这里插入图片描述][20210601151142254.png]
    图3
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 30]
2.  生成 kubenetes-dashboard 访问 token

        # 1
        kubectl create serviceaccount dashboard-admin -n kube-system

        # 2
        kubectl create clusterrolebinding dashboard-admin\
         --clusterrole=cluster-admin\
         --serviceaccount=kube-system:dashboard-admin

        # 3
        kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | awk '/dashboard-admin/{print $1}')

        ## 注意:
        第1第2步只需要执行一次, 后续如果还需要获取 token 只需执行第3步即可, 如下图

    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 31]
    k8s Dashboard 主页
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 32]

## 8. Helm ##

> Helm 是一个 k8s 的应用管理工具，可以很方便的通过管理 yaml 文件来部署应用，更新应用版本。目前 Heml 的 V3 版本发布，极大简化了之前繁琐的使用方式

**出现背景:**
k8s 上的 deployment、service 等应用对象，都是由资源清单部署的。对于一个复杂的应用，会有很多类似的资源清单文件。例如微服务架构应用，组成应用的服务可能多达几 十个。如果有更新或回滚应用的需求，可能要修改维护大量 yml 文件。

**Helm 中有 3 个重要概念：**

*  helm：命令行客户端工具，能够进行 chart 的创建，项目打包、发布和管理。
 *  chart：应用描述，一系列用于描述 k8s 资源相关文件的集合。
 *  release：基于 chart 部署的资源，chart 被 helm 运行后将会生成对应 release。

### 安装 release ###

1.  解压与上传

        # 相关软件(helm-v3.0.0-linux-amd64.tar.gz )分享见底部百度云
        # 使用 rz 将 helm 上传到 linux
        tar zxvf helm-v3.0.0-linux-amd64.tar.gz
        # 解压后移动到/usr/bin 目录下
        mv linux-amd64/helm /usr/bin/
2.  远程仓库中的 chart 安装 release
    执行下面三个命令

        # 配置国内 chart 仓库
        helm repo add stable http://mirror.azure.cn/kubernetes/charts

        helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts

        helm repo update
3.  安装示例

        # 查找 chart
        helm search repo tomcat

        # 根据查找结果, 查看 chart 具体信息
        helm show chart stable/tomcat

        # 安装 release
        helm install 应用名 仓库名
        eg: helm install ui stable/tomcat
        ##查看是否安装完成, 确认对应的deploy,pod Ready状态是否为1/1,
        ##如果为1/1则查看对应service映射的新端口, 通过http://ip:新端口/xyz...访问
        kubectl get all

        # 查看所有 release
        helm list
        # 查看发布状态
        helm status 应用名
        # 卸载 release
        helm uninstall 应用名

### 自定义 chart 安装 release ###

# 1. 构建 Chart
    helm create mychart

    # 2. 进入构建好的 Chart
    cd mychart/

    # 3. 进入 template 文件夹
    cd template/

    # 4. 删除文件夹内所有自带文件
    rm -rf *

    # 5. 通过上面上传到docker hub的springboot生成 deployment 和 service 的 yml 文件
    kubectl create deployment springboot-k8s --image=461618768/springboot-k8s --dry-run --output yaml > deployment.yaml
    kubectl expose deployment springboot-k8s --port=8080 --type=NodePort --dry-run -o yaml > service.yaml

    # 6. 退出到上一级目录
    cd ..

    # 7. 如果之前通过k8s部署安装了springboot项目, 需要删除对应的service, deploy, pod. (反之直接执行下一步)
    kubectl get all
    kubectl delete service springboot-k8s
    kubectl delete deploy springboot-k8s
    kubectl delete pod springboot-k8s

    # 8. 部署 release
    ## helm 命令 . => 空格+点的作用是在当前文件下生效
    helm install springboot-k8s .

    # 9. 应用升级 helm (如下图)
    ## helm 命令 . => 空格+点的作用是在当前文件下生效
    upgrade springboot-k8s .

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 33]

### 使用 chart 模板安装 release ###

> 在上一个实操中, 我们自定义 chart 安装 release, 通过构建 Chart 生成了一个 mychart 文件夹, 我们可以通过修改这个文件下的values.yaml 来作为 chart 模板安装 release

1.  修改 values.yaml，添加需要配置的数据，如：

        image: 461618768/springboot-k8s
         serviceport: 8080
         targetport: 8080
         label: springboot-k8s
2.  进入 template，修改 deployment.yaml 和 service.yaml，在需要配置数据的地方使用`{ { .Values.参数名}}` 来使用模板参数，如：

        metadata:
         labels:
          app: { {  .Values.label }}
           name: { {  .Values.label }}

## 9. 搭建高可用集群 ##

> Master 节点扮演着总控中心的角色。如果 Master 节点故障，将无法进行任何集群管理。搭建高可用集群即在集群中搭建多个 master 节点，保证集群的安全性和稳定性。

高可用集群架构
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 34]

**高可用集群技术图：**

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 35]

### 搭建高可用环境准备 ###

> **在原来基础上 (1台k8s-master, 两台 node虚拟机外), 再额外安装一台新的虚拟机, 作为master节点宕机后的备用 master 节点**

1.  安装流程按照**第二章第1节, 以及第2节 Docker安装配置, 以及K8s安装配置**. 后续无需配置
2.  安装一台 k8s 环境的 master 节点，安装后设置该虚拟机的主机名 `hostnamectl set-hostname master2`
3.  Master 节点安装 keepalived
    **在每台 master 节点做如下操作**

        # 安装相关包和 keepalived
        yum install -y conntrack-tools libseccomp libtool-ltdl yum install -y keepalived
4.  配置 keepalived
    注意 vip 和网卡名不要配错

        cat > /etc/keepalived/keepalived.conf <<EOF
        !Configuration File for keepalived
        global_defs {
         router_id k8s
         }
        vrrp_script check_haproxy {
        script "killall -0 haproxy"
        interval 3
        weight -2
        fall 10
        rise 2
        }
        vrrp_instance VI_1 {
        state MASTER
        interface ens33   # 需查看自己的网卡名称 ifconfig
        virtual_router_id 51
        priority 250
        advert_int 1
        authentication {
         auth_type PASS
         auth_pass ceb1b3ec013d66163d6ab
          }
         virtual_ipaddress {
         192.168.10.50  #设置虚拟ip(VIP),不能与每个节点的实际ip重复
         }
        track_script {
        check_haproxy
        }
        }
        EOF
5.  设置自动启动 keepalive

        systemctl start keepalived.service
        systemctl enable keepalived.service

        systemctl status keepalived.service

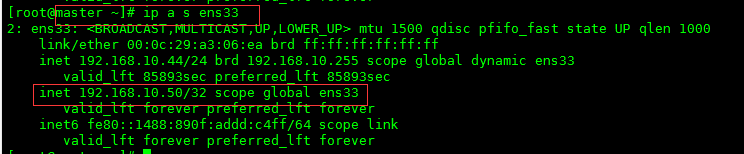

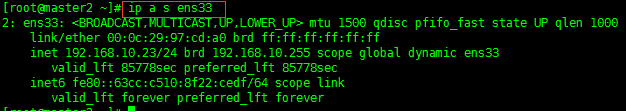

6.  查看生成的 vip `ip a s ens33`
    可以看到虚拟ip在master节点上而master2没有, 只有当master节点挂掉之后虚拟ip才会被keepalived分配到master2上
    ![在这里插入图片描述][20210603103215780.png]
    ![在这里插入图片描述][20210603103253109.png]

### 安装反向代理服务器 haproxy ###

1.  在**每台 master 节点**做如下操作：
    需要自行配置 bind 绑定端口以及 balance roundrobin 轮询的master节点ip

        # 安装 haproxy
        yum install -y haproxy
2.  配置 haproxy

        cat > /etc/haproxy/haproxy.cfg << EOF #--------------------------------------------------------------------- # Global settings #--------------------------------------------------------------------- global log 127.0.0.1 local2 chroot /var/lib/haproxy pidfile /var/run/haproxy.pid maxconn 4000 user haproxy group haproxy daemon stats socket /var/lib/haproxy/stats defaults mode http log global option httplog option dontlognull option http-server-close option forwardfor except 127.0.0.0/8 option redispatch retries 3 timeout http-request 10s timeout queue 1m timeout connect 10s timeout client 1m timeout server 1m timeout http-keep-alive 10s timeout check 10s maxconn 3000 #--------------------------------------------------------------------- # kubernetes apiserver frontend which proxys to the backends #--------------------------------------------------------------------- frontend kubernetes-apiserver mode tcp bind *:16443 #指定了 haproxy 运行的端口为 16443， 因此 16443 端口为集群的入口 option tcplog default_backend kubernetes-apiserver #--------------------------------------------------------------------- # round robin balancing between the various backends #--------------------------------------------------------------------- backend kubernetes-apiserver mode tcp balance roundrobin server master 192.168.10.44:6443 check #根据自己master所在ip配置 server master2 192.168.10.23:6443 check #根据自己master所在ip配置 #--------------------------------------------------------------------- # collection haproxy statistics message #--------------------------------------------------------------------- listen stats bind *:1080 stats auth admin:awesomePassword stats refresh 5s stats realm HAProxy\ Statistics stats uri /admin?stats EOF
3.  设置自动启动

        systemctl start haproxy
        systemctl enable haproxy
4.  查看安装状态 `systemctl status haproxy`

### 重新部署 Master1 节点 ###

1.  在 master1 节点操作

        # 1. 重置 master1 节点
        kubeadm reset

        # 2. 删除原有目录
        ## 如果你在执行 kubeadm reset命令后没有删除创建的 $HOME/.kube目录，重新创建集群就会出现
        ## Unable to connect to the server: x509: certificate signed by unknown authority (possibly because of "crypto/rsa: verification error" while trying to verify candidate authority certificate "kubernetes")
        rm -rf $HOME/.kube

        # 3. 使用配置文件创建 master 节点
        cat <<EOF > kubeadm-config.yaml
        apiServer:
        certSANs:
          - master        # master 主机名
          - master2       # master 主机名
          - k8s-vip       # 虚拟ip主机名, 自定义
          - 192.168.10.44   # master 主机ip
          - 192.168.10.23   # master 主机ip
          - 192.168.10.50   # 虚拟ip
          - 127.0.0.1	   # 本机回环ip
        	extraArgs:
        	  authorization-mode: Node,RBAC
        	  timeoutForControlPlane: 4m0s
        apiVersion:  kubeadm.k8s.io/v1beta1
        certificatesDir: /etc/kubernetes/pki
        clusterName: kubernetes
        controlPlaneEndpoint: "192.168.10.50:16443"  # haproxy暴露的ip+port
        controllerManager: { }
        dns:
         type: CoreDNS
        etcd:
         local:
          dataDir: /var/lib/etcd
        imageRepository: registry.aliyuncs.com/google_containers
        kind: ClusterConfiguration
        kubernetesVersion: v1.19.4
        networking:
         dnsDomain: cluster.local
         podSubnet: 10.244.0.0/16
         serviceSubnet: 10.1.0.0/16
        scheduler: { }
        EOF

        # 4. 执行配置文件(详细信息见下一块代码)
        kubeadm init --config kubeadm-config.yaml

        # 5. 按照提示配置环境变量
          mkdir -p $HOME/.kube
          sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
          sudo chown $(id -u):$(id -g) $HOME/.kube/config

        You can now join any number of control-plane nodes by copying certificate authorities
        and service account keys on each node and then running the following as root:

        You can now join any number of control-plane nodes by copying certificate authorities
        and service account keys on each node and then running the following as root:

        # 其他 master 加入执行下面命令
          kubeadm join 192.168.10.50:16443 --token pd8j14.hmecvp77ec2zidxz \
            --discovery-token-ca-cert-hash sha256:3e78f624c36a8f581c277ca88e4d4aa2f10822916c5c1c84afdc25fffb8e1e2d \
            --control-plane

        Then you can join any number of worker nodes by running the following on each as root:
        # 其他node节点加入时执行下面命令
        kubeadm join 192.168.10.50:16443 --token pd8j14.hmecvp77ec2zidxz \
            --discovery-token-ca-cert-hash sha256:3e78f624c36a8f581c277ca88e4d4aa2f10822916c5c1c84afdc25fffb8e1e2d
2.  将 Master2 节点加入 k8s 集群中

        # 1. 将 master1 的密钥及相关文件复制到 master2
        ## 在 master1 执行：
        ssh root@192.168.10.23 mkdir -p /etc/kubernetes/pki/etcd

        scp /etc/kubernetes/admin.conf root@192.168.10.23:/etc/kubernetes

        scp /etc/kubernetes/pki/{ ca.*,sa.*,front-proxy-ca.*} root@192.168.10.23:/etc/kubernetes/pki

        scp /etc/kubernetes/pki/etcd/ca.* root@192.168.10.23:/etc/kubernetes/pki/etcd

        # 2. master加入集群(需要根据kubeadm init 执行后生成的报文来配置)
          kubeadm join 192.168.10.50:16443 --token pd8j14.hmecvp77ec2zidxz \
            --discovery-token-ca-cert-hash sha256:3e78f624c36a8f581c277ca88e4d4aa2f10822916c5c1c84afdc25fffb8e1e2d \
            --control-plane

        # 3. 配置环境变量
        mkdir -p $HOME/.kube
        sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
        sudo chown $(id -u):$(id -g) $HOME/.kube/config
3.  将 node 节点加入 k8s 集群

        # 0. 如果之前node 加入过集群, 且集群master 已重置, 那么我们也需要将node节点重置
        kubeadm reset

        # 1. 加入node节点
        ## 其他node节点加入时执行下面命令
        kubeadm join 192.168.10.50:16443 --token pd8j14.hmecvp77ec2zidxz \
            --discovery-token-ca-cert-hash sha256:3e78f624c36a8f581c277ca88e4d4aa2f10822916c5c1c84afdc25fffb8e1e2d

        ## 如果安装失败，出现提示 /proc/sys/net/ipv4/ip_forward contents are not set to 1
        ##原因是 node 节点禁止 ip 转发，需要进行如下操作：

        # 2. 查看是否打开 IP 转发，0 代表禁止，1 代表转发
        less /proc/sys/net/ipv4/ip_forward
        ##如果为 0，需要更改文件的内容
        echo "1" > /proc/sys/net/ipv4/ip_forward

        # 3. 重启网络服务
        service network restart
        ## 重启虚拟机，重新加入 k8s 集群
        ## 重新执行第1步操作, 并查看是否加入成功
        kubectl get nodes

    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 15]

--------------------

*点赞私聊获取这些资源哦~~~*

> 微服务项目案例代码百度云链接：https://pan.baidu.com/s/1LMApff81raccNHeFB5l0rg

提1取码：vmwj
![在这里插入图片描述][20210604185300276.png]

> 项目所需所有软件百度云链接：https://pan.baidu.com/s/1m1wACTkCufPjbkD8-3xaeQ
> 点赞关注+私信获取提取码

提取码：y0ua
![在这里插入图片描述][20210526182011413.png]

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70]: /images/20221014/6af79a9733f24b5ab367a25742c47c33.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 1]: /images/20221014/2366a21b5ca942809d93e0c424bd889e.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 2]: /images/20221014/11d5e60b02834bd6ab8d9b2a5df788f6.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 3]: /images/20221014/bbeb66e0aec24c0691d159d3ac8af605.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 4]: /images/20221014/c70389cdf49f407fad93a2dd1c1af085.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 5]: /images/20221014/f5b932d52898474dad3edef2d93f03b3.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 6]: /images/20221014/4b53564371094f0882f39d86fdbb71f4.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 7]: /images/20221014/99512538d61343f0bd8970432caf86a1.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 8]: /images/20221014/ffde1ad016434f7f9cf169980cd29a9f.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 9]: /images/20221014/232567486d6b4b44b0a7e95a6f844607.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 10]: /images/20221014/210fe97ec82647c38ffb93b590db0abc.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 11]: /images/20221014/f9edd83659cb4711a43068e5e29f0b10.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 12]: /images/20221014/f59a4e10d3834096aa675bd8896bbe62.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 13]: /images/20221014/f27d0a71372a47648927ee5e007d04c1.png
[20210526170812536.png]: /images/20221014/0c492cdc8d404a429b4b2a3b80eb7860.png
[20210526172542477.png]: /images/20221014/8034911508d1496394faefebc42c649f.png
[2021052617260263.png]: /images/20221014/4b10098ab8c3421689bf51814630f585.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 14]: /images/20221014/ea8fd87b11c44162b62d92d42d3fa54e.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 15]: /images/20221014/fb720e01ab664054a98f4d65d7992b1b.png
[20210527151425423.png]: /images/20221014/d46c582888ca476dbed2a97853966b83.png
[20210527152535281.png]: /images/20221014/613752cd42c9434f8180950e96515691.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 16]: /images/20221014/270ab626f6d34abd8e115b2da017d058.png
[20210527154330919.png]: /images/20221014/233e3b4d693049d39d371168e1479b9d.png
[2021052715483549.png]: /images/20221014/e6feec463a314e189b085233aa5aa87c.png
[20210527155149185.png]: /images/20221014/cf4a43f65f734cb3ac790325924f5a43.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 17]: /images/20221014/68619d51d9604d7082d7c504cb60529e.png
[20210527162045382.png]: /images/20221014/5e25733c702049b0abc202ee7433685d.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 18]: /images/20221014/daae23ebb7644318b7192eeb8e7cdfc6.png
[20210527175843953.png]: /images/20221014/8233b703d17542b89c7768bdd194f7e7.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 19]: https://img-blog.csdnimg.cn/2021052719272416.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 20]: /images/20221014/673a8ba0dbbb4ebfb9c93edc357e578b.png
[20210528181751225.png]: /images/20221014/1c920ed22ac244f08530a9ad3d48fc72.png
[20210528182000659.png]: /images/20221014/2028661e271d4e7fa4af46b83a0d9281.png
[20210528182017979.png]: /images/20221014/1a4da1e64f9941598bca0743d3f24c78.png
[20210528182035431.png]: /images/20221014/55a809bc969649668ca8bcd44f84ca99.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 21]: /images/20221014/d4394606eb9940f1a0557dcb36eb3bb5.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 22]: /images/20221014/7d30c206def44da995ea12e079eaa831.png
[20210601180214726.png]: /images/20221014/43e10aab4f2c4e218abf332c7af1413b.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 23]: /images/20221014/772cd4cd14ea4c4f88e6007d57116bcf.png
[20210601173329680.png]: /images/20221014/3d724d1637a14ef8a536a2003541e716.png
[2021060118073663.png]: /images/20221014/3a6663c6ec7940c1a49558a48f7d942d.png
[20210601182523646.png]: /images/20221014/42e83e1aea5e46e28cd7081ceaba5e79.png
[20210604175357935.png]: /images/20221014/bcf1750ca5b34aff9fc2d029a01e165c.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 24]: /images/20221014/937437ea45084f83bbc6c35f73a5b034.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 25]: /images/20221014/ca9a9dea8d6043928ea66d2a482042c3.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 26]: /images/20221014/056200d08c414ab790533378c4fab567.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 27]: /images/20221014/a220571b671b49d980f94686fa67bfa2.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 28]: /images/20221014/5f98f642df1c4785a5c904a747980209.png
[20210601145948466.png]: /images/20221014/523a89cc1e8f4164ab5e743f8135fb35.png
[20210601150006906.png]: /images/20221014/3ad45bd9e7a24de98be91e397c607a7f.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 29]: /images/20221014/f9f9558972e244c080499ece6b81c46e.png
[20210601151142254.png]: /images/20221014/4bc94d5cd55d4d67b1348a5d3898182f.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 30]: /images/20221014/d5ddc57a69b24599a67990de9875604e.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 31]: /images/20221014/da9c26bc6b31438caf71bcfc3540246c.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 32]: /images/20221014/26787c15f4ee4f7f97e37b7da1dd2490.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 33]: /images/20221014/9c4893ff14114debb2c3561bea6983e5.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 34]: /images/20221014/187d05e0160e4b8189de7358ad3a0383.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzcxNTU2_size_16_color_FFFFFF_t_70 35]: /images/20221014/9072d18f4fde476a93f7b503f66f5230.png
[20210603103215780.png]: https://img-blog.csdnimg.cn/20210603103215780.png
[20210603103253109.png]: https://img-blog.csdnimg.cn/20210603103253109.png
[20210604185300276.png]: https://img-blog.csdnimg.cn/20210604185300276.png
[20210526182011413.png]: https://img-blog.csdnimg.cn/20210526182011413.png
