flink HA高可用Standalone集群搭建

古城微笑少年丶 2023-10-06 12:22 1阅读 0赞

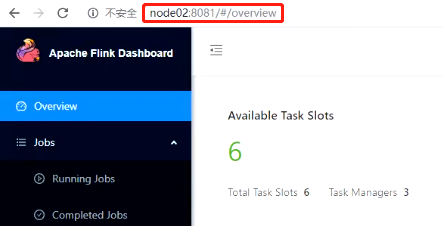

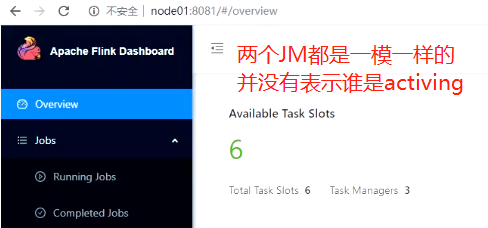

`flink 1.9.2`版本搭建的HA JM存在bug：
明明在`node01, node02`两个节点上都有JM，但是孰是`activing`，孰是`standby`状态无法区分。`Spark`是有明确的状态显示的。

## 单独启动JM或TM ##

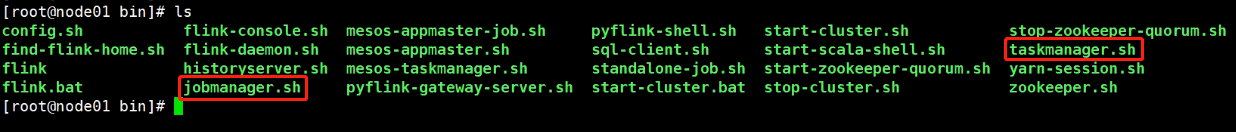

分别单独执行`jobmanager.sh taskmanager.sh`即可：
![在这里插入图片描述][20200704171002665.png]

## 集群角色划分说明 ##

![在这里插入图片描述][20200704171148467.png]

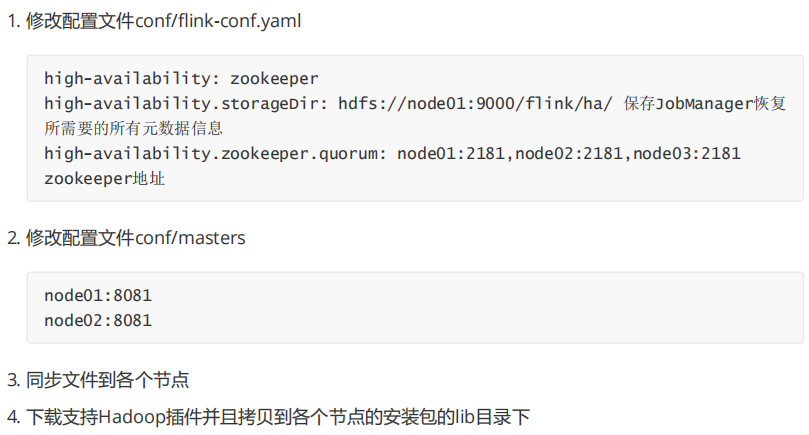

## 高可用实现步骤 ##

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2E3NzIzMDQ0MTk_size_16_color_FFFFFF_t_70]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2E3NzIzMDQ0MTk_size_16_color_FFFFFF_t_70 1]

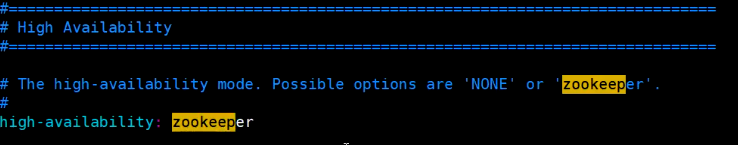

![在这里插入图片描述][2020070417145711.png]
`HDFS`用于保存JM的元数据信息，flink最擅长的是进行有状态的计算，因此也就需要对大量数据进行存储：
![在这里插入图片描述][20200704171754404.png]

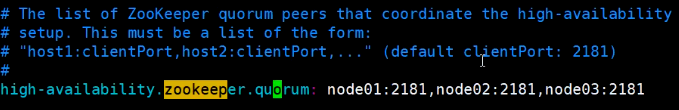

![在这里插入图片描述][20200704171819544.png]
`vim masters`：
将所有的JM都加进来：
![在这里插入图片描述][20200704171900368.png]

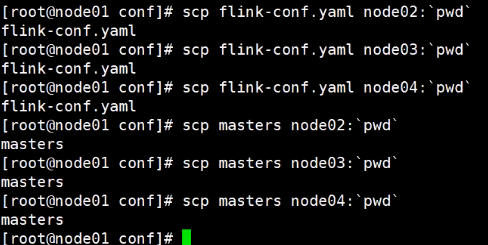

要将修改后的配置文件同步到其他节点：
![在这里插入图片描述][20200704172621343.png]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2E3NzIzMDQ0MTk_size_16_color_FFFFFF_t_70 2]

## 启动HA集群 ##

要先启动HDFS和zk。

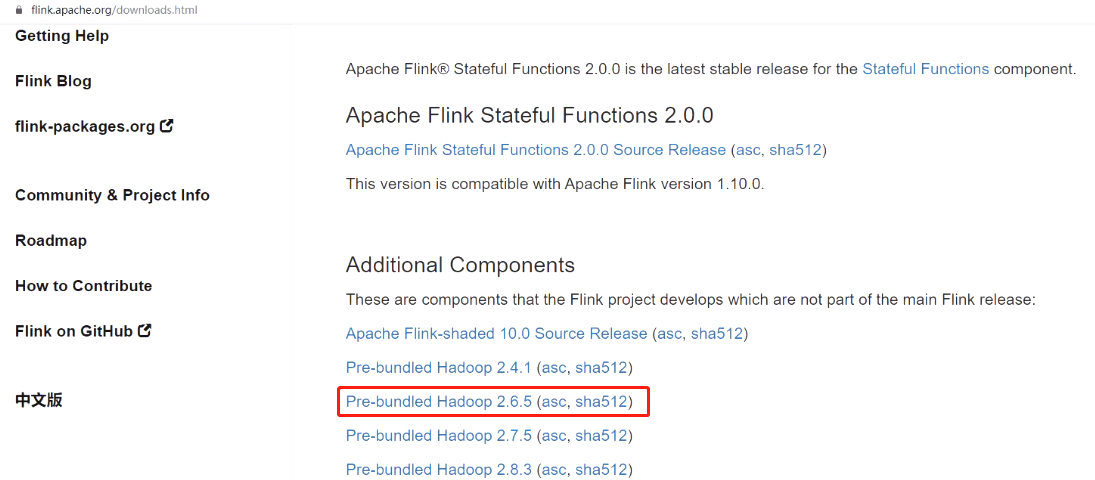

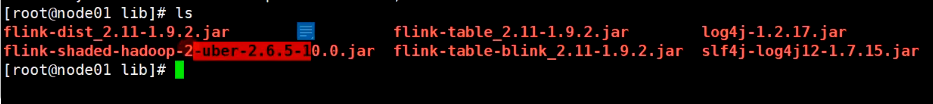

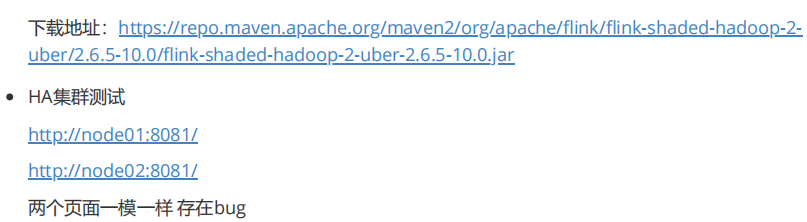

要想将`flink`数据保存到`hdfs`，必须先下载这个插件：并将其放到`flink`的`lib`目录下。每个节点都要放。
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2E3NzIzMDQ0MTk_size_16_color_FFFFFF_t_70 3]
![在这里插入图片描述][20200704172312325.png]

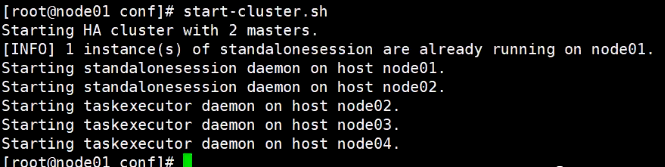

### 启动 ###

![在这里插入图片描述][20200704172840319.png]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2E3NzIzMDQ0MTk_size_16_color_FFFFFF_t_70 4]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2E3NzIzMDQ0MTk_size_16_color_FFFFFF_t_70 5]
