Matplotlib是Python的一套基于NumPy的绘图工具包。Matplotlib提供了一整套在Python下实现的类 Matlab的纯 Python的第三方库，其风格跟 Matlab相似，同时也继承了Python简单明了的优点。

在Jupyter Notebook中导入语句如下% matplotlib notebook

import matplotlib.pyplot as plt

1.创建画布与子图

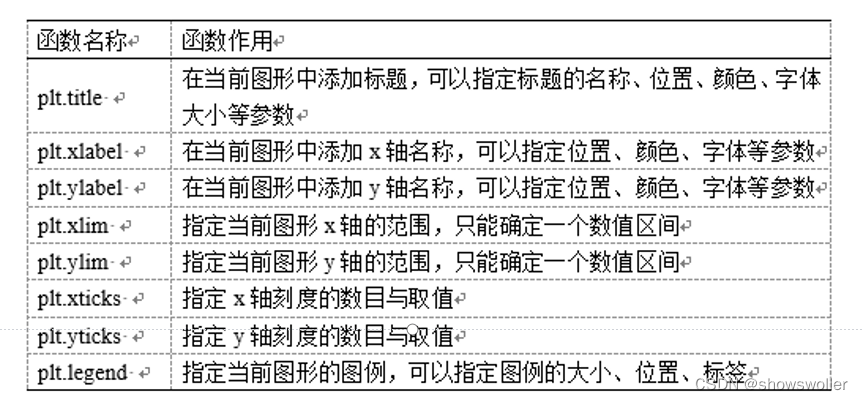

Matplotlib所绘制的图位于图片（Figure）对象中，绘图常用方法见表.

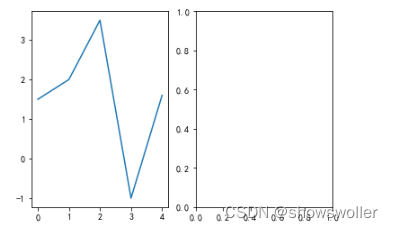

代码如下

import matplotlib.pyplot as plt
fig = plt.figure()
#不能使用空白的figure绘图，需要创建子图
ax1 = fig.add_subplot(1,2,1)
ax2 = fig.add_subplot(1,2,2)
ax1.plot([1.5,2,3.5,-1,1.6])

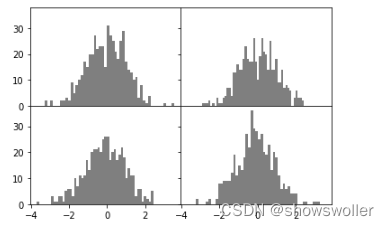

创建子图调整子图周围的间距。

fig,axes = plt.subplots(2,2,sharex = True,sharey = True)
for i in range(2):
     for j in range(2):
      axes[i,j].hist(np.random.randn(500),bins =50,color='k',alpha= 0.5)
plt.subplots_adjust(wspace=0,hspace=0)

2.添加画布内容

在画布上绘制图形，需要设置绘图的一些属性，如标题、轴标签等。

data = np.arange(0,np.pi*2,0.01)
fig1 = plt.figure(figsize = (9,7),dpi = 90)  #确定画布大小
ax1 = fig1.add_subplot(1,2,1) #绘制第1幅子图
plt.title('lines example')
plt.xlabel('X')
plt.ylabel('Y')
plt.xlim(0,1)
plt.ylim(0,1)
plt.xticks([0,0.2,0.4,0.6,0.8,1])
plt.yticks([0,0.2,0.4,0.6,0.8,1])
plt.plot(data,data**2)
plt.plot(data,data**3)
plt.legend(['y = x^2','y = x^3'])
ax1 = fig1.add_subplot(1,2,2) #绘制第2幅子图
plt.title('sin/cos')
plt.xlabel('X')
plt.ylabel('Y')
plt.xlim(0,np.pi*2)
plt.ylim(-1,1)
plt.xticks([0,np.pi/2,np.pi,np.pi*3/2,np.pi*2])
plt.yticks([-1,-0.5,0,0.5,1])
plt.plot(data,np.sin(data))
plt.plot(data,np.cos(data))
plt.legend(['sin','cos'])
plt.show()

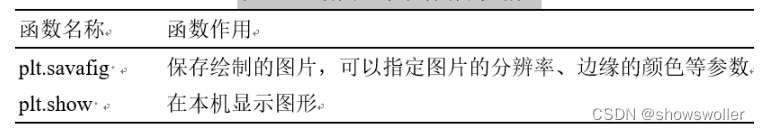

3. 绘图的保存与显示

4.设置pyplot的动态rc参数

Matplotlib配置了配色方案和默认设置，主要用来准备用于发布的图片。有两种方式可以设置参数，即全局参数定制和rc设置方法。

查看matplotlib的rc参数： import matplotlib as plt print(plt.rc_params())

全局参数定制 Matplotlib的全局参数可以通过编辑其配置文件设置。

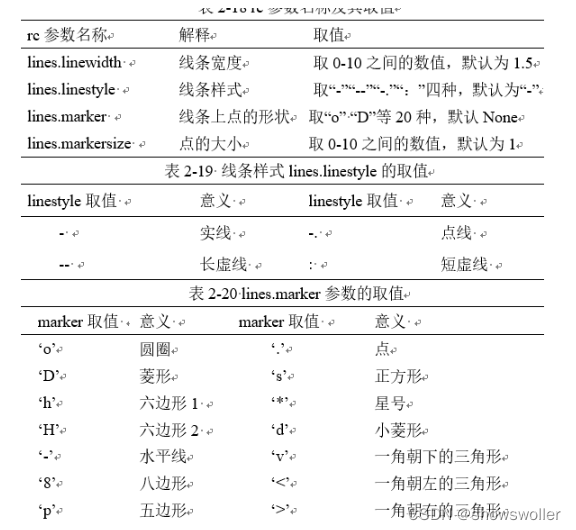

rc参数设置使用Python编程进行配置修改rc参数

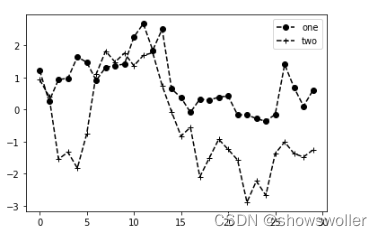

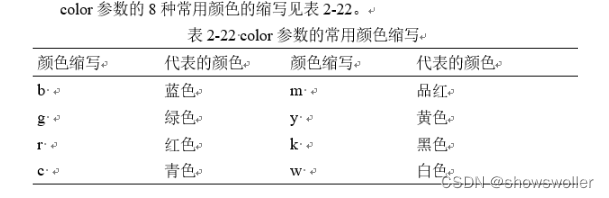

rc参数设置示例

import matplotlib.pyplot as plt
fig = plt.figure()
ax = fig.add_subplot(1,1,1)
np.random.seed(719)
ax.plot(np.random.randn(30).cumsum(),color = 'k',linestyle = 'dashed',marker = 'o',label = 'one')
ax.plot(np.random.randn(30).cumsum(),color = 'k',linestyle = 'dashed',marker = '+',label = 'two')
ax.legend(loc = 'best')

可以用set_xticks设置刻度，用set_xticklabels改变刻度，设置刻度的旋转角度及字体等，如ax.set_xticklabels([‘x1’,’x2’,’x3’,’x4’,’x5’],rotation = 30,fontsize = ‘large’)。

文本注解绘图时有时需要在图表中加文本注解，Python通过text函数在指定的位置（x,y）加入文本注解，也可以利用annotate()完成指向型注释。

文本注解

绘图时有时需要在图表中加文本注解，Python通过text函数在指定的位置（x,y）加入文本注解，也可以利用annotate()完成指向型注释

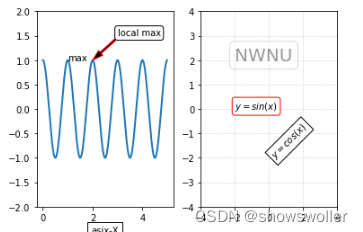

绘制曲线图并标注

import matplotlib.pyplot as plt
import numpy as np
fig=plt.figure()
ax1=fig.add_subplot(121)
t=np.arange(0.0,5,0.01)
s=np.cos(2*np.pi*t)
line,=ax1.plot(t,s,lw=2)
bbox=dict(boxstyle='round',fc='white')
ax1.annotate('local max',xy=(2,1),xytext=(3,1.5),arrowprops=dict
(facecolor='black',edgecolor='red',headwidth=7,width=2),bbox=bbox)
bbox_prop=dict(fc='white')
ax1.set_xlabel('asix-X',bbox=bbox_prop)
ax1.set_ylim(-2,2)
ax1.text(1,1,'max')
ax2=fig.add_subplot(122)
ax2.set_ylim(-4,4)
ax2.set_xlim(-4,4)
bbox=dict(boxstyle='round',ec='red',fc='white')
ax2.text(-2,0,'$y=sin(x)$',bbox=bbox)
ax2.text(0,-2,'$y=cos(x)$',bbox=dict(boxstyle='square',facecolor='white',ec='black'),rotation=45)
ax2.grid(ls=":",color='gray',alpha=0.5)
#设置水印(带方框的水印)
ax2.text(-2,2,'NWNU',fontsize=20,alpha=0.8,color='gray',bbox=dict(fc="white",boxstyle='round',edgecolor='gray',alpha=0.3))
plt.show()

5.pyplot中的常用绘图

1. 折线图

折线图（Line Chart）是一种将数据点按照顺序连接起来的图形。matplotlib.pyplot.plot(*args, **kwargs)

折线图绘制代码如下

x1 = np.arange(0, 30)
plt.plot(x1,x1*2,marker='o',color='g')
plt.plot(x1,x1*3.5,marker='+',color='b')
plt.tick_params(axis='x',labelsize=14,rotation=30)
plt.tick_params(axis='y',labelsize=13)
plt.show()

2. 散点图

散点图（Scatter Diagram）又称为散点分布图，是以一个特征为横坐标，另一个特征为纵坐标，利用坐标点（散点）的分布形态反映特征间的统计关系的一种图形。

scatter方法格式： matplotlib.pyplot.scatter(x, y, s=None, c=None, marker=None, alpha=None, **kwargs)

fig,ax = plt.subplots()
plt.rcParams['font.family'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
x1 = np.arange(1,30)
y1 = np.sin(x1)
ax1 = plt.subplot(1,1,1)
plt.title('散点图')
plt.xlabel('X')
plt.ylabel('Y')
lvalue = x1
ax1.scatter(x1,y1,c = 'r',s = 100,linewidths = lvalue,marker = 'o')
plt.legend('x1')
plt.show()

3.直方图

直方图（Histogram）又称质量分布图，是统计报告图的一种，由一系列高度不等的纵向条纹或线段表示数据分布的情况，一般用横轴表示数据所属类别，纵轴表示数量或者占比。

绘制直方图函数bar格式： matplotlib.pyplot.bar（left，height，width = 0.8，bottom = None，hold = None，data = None，** kwargs ）

fig,ax = plt.subplots()
plt.rcParams['font.family'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
x = np.arange(1,6)
Y1 = np.random.uniform(1.5,1.0,5)
Y2 = np.random.uniform(1.5,1.0,5)
plt.bar(x,Y1,width = 0.35,facecolor = 'lightskyblue',edgecolor = 'white')
plt.bar(x+0.35,Y2,width = 0.35,facecolor = 'yellowgreen',edgecolor = 'white')
plt.show()

4. 饼图

饼图（Pie Graph）是将各项的大小与各项总和的比例显示在一张“饼”中，以“饼”的大小来确定每一项的占比。

绘制饼图pie方法格式： matplotlib.pyplot.pie(x, explode=None, labels=None, colors=None, autopct=None, pctdistance=0.6,shadow=False,labeldistance=1.1, startangle=None, radius=None, …

plt.figure(figsize = (6,6))
ax = plt.axes([0.1,0.1,0.8,0.8])
labels = 'Springs','Summer','Autumn','Winter'
x = [15,30,45,10]
explode = (0.05,0.05,0.05,0.05)
#控制分离的距离，默认饼图不分离
plt.pie(x,labels = labels,explode = explode,startangle = 60,autopct = '%1.1f%%')
#qutopct在图中显示比例值，注意值的格式
plt.title('Rany days by season')
plt.tick_params(labelsize = 12)
plt.show()

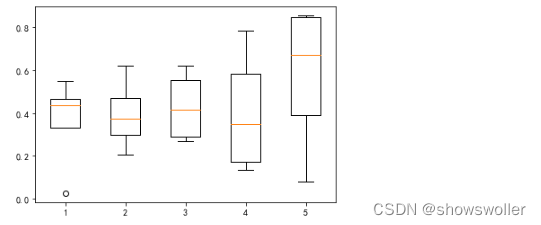

5. 箱线图

箱线图（Boxplot）也称箱须图，其绘制需使用常用的统计量，能提供有关数据位置和分散情况的关键信息，尤其在比较不同特征时，更可表现其分散程度差异。

matplotlib.pyplot.boxplot(x, notch=None, sym=None, vert=None, whis=None, positions=None, widths=None, patch_artist=None,meanline=None, labels=None, … )

np.random.seed(2)  #设置随机种子
df = pd.DataFrame(np.random.rand(5,4),
columns = ['A', 'B', 'C', 'D'])
#生成0-1之间的5*4维度数据并存入4列DataFrame中
plt.boxplot(df)
plt.show()

6. 概率图

概率图模型是图灵奖获得者Pearl提出的用来表示变量间概率依赖关系的理论。正态分布又名高斯分布。正态概率密度函数normpdf（x，mu，sigma），其中，x为向量，mu为均值，sigma为标准差。

from scipy.stats import norm
fig,ax = plt.subplots()
plt.rcParams['font.family'] = ['SimHei']
np.random.seed(1587554)
mu = 100
sigma = 15
x = mu+sigma*np.random.randn(437)
num_bins = 50
n,bins,patches = ax.hist(x,num_bins,density = 1)
y=norm.pdf(bins,mu,sigma)
ax.plot(bins,y,'--')
fig.tight_layout()
plt.show()
