Nacos服务注册原理分析

向右看齐 2023-09-26 17:58 53阅读 0赞

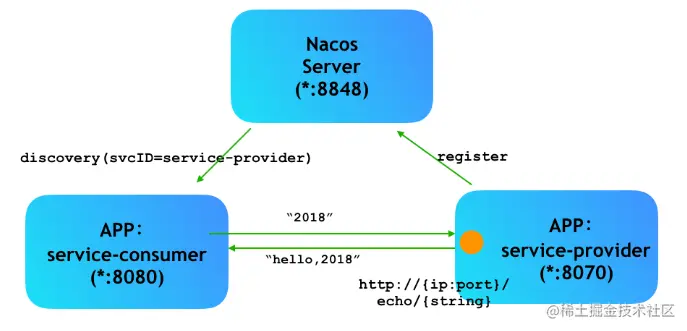

> 在分布式服务中，原来的单体服务会被拆分成一个个微服务，服务注册实例到注册中心，服务消费者通过注册中心获取实例列表，直接请求调用服务。

![format_png][]

服务是如何注册到注册中心，服务如果挂了，服务是如何检测？带着这些问题，我们从源码上对服务注册进行简单的源码分析。

## 版本 2.1.1 ##

*  `Nacos Server:2.1.1`
 *  `spring-cloud-starter-alibaba:2.1.1.RELEASE`
 *  `spring-boot:2.1.1.RELEASE`

> 方便统一版本，客户端和服务端版本号都为`2.1.1`。

## 客户端 ##

启动`nacos`服务注册和发现需要添加`maven`依赖：

<dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        <version>${latest.version}</version>
    </dependency>
    复制代码

根据`maven`依赖找到对应的`spring.factories`文件：

![format_png 1][]

在`spring.factories`文件里找到启动配置类信息，`SpringBoot`服务启动时会将这些配置类信息注入到`bean`容器中。

org.springframework.boot.autoconfigure.EnableAutoConfiguration=\
      com.alibaba.cloud.nacos.NacosDiscoveryAutoConfiguration,\
      com.alibaba.cloud.nacos.ribbon.RibbonNacosAutoConfiguration,\
      com.alibaba.cloud.nacos.endpoint.NacosDiscoveryEndpointAutoConfiguration,\
      com.alibaba.cloud.nacos.discovery.NacosDiscoveryClientAutoConfiguration,\
      com.alibaba.cloud.nacos.discovery.configclient.NacosConfigServerAutoConfiguration
    org.springframework.cloud.bootstrap.BootstrapConfiguration=\
      com.alibaba.cloud.nacos.discovery.configclient.NacosDiscoveryClientConfigServiceBootstrapConfiguration
    复制代码

服务注册的核心配置类为:`NacosDiscoveryAutoConfiguration`，该类配置三个`bean`对象：

*  `NacosServiceRegistry`
 *  `NacosRegistration`
 *  `NacosAutoServiceRegistration`

### NacosAutoServiceRegistration ###

`NacosAutoServiceRegistration`继承了抽象类`AbstractAutoServiceRegistration`。`AbstractAutoServiceRegistration`抽象类又实现了`ApplicationListener`接口。

实现`ApplicationListener`接口的方法，会在`Spring`容器初始化完成之后调用`onApplicationEvent`方法：

public void onApplicationEvent(WebServerInitializedEvent event) {
      bind(event);
    }
    复制代码

调用`bind`方法：

public void bind(WebServerInitializedEvent event) {
    		ApplicationContext context = event.getApplicationContext();
    		if (context instanceof ConfigurableWebServerApplicationContext) {
    			if ("management".equals(((ConfigurableWebServerApplicationContext) context)
    					.getServerNamespace())) {
    				return;
    			}
    		}
    		this.port.compareAndSet(0, event.getWebServer().getPort());
        // 调用 start 方法
    		this.start();
    	}
    复制代码

调用了`start`方法：

public void start() {
      if (!isEnabled()) {
        if (logger.isDebugEnabled()) {
          logger.debug("Discovery Lifecycle disabled. Not starting");
        }
        return;
      }
      if (!this.running.get()) {
        this.context.publishEvent(
            new InstancePreRegisteredEvent(this, getRegistration()));
        register();
        if (shouldRegisterManagement()) {
          registerManagement();
        }
        this.context.publishEvent(
            new InstanceRegisteredEvent<>(this, getConfiguration()));
        this.running.compareAndSet(false, true);
      }

    }
    复制代码

调用了`register`方法，最终调用的是`NacosServiceRegistry`类的`register`方法。

### NacosServiceRegistry ###

根据上文可知，服务器启动后调用`NacosServiceRegistry`类的`register`方法，该方法实现将**实例注册到服务端**：

public void register(Registration registration) {
      if (StringUtils.isEmpty(registration.getServiceId())) {
        log.warn("No service to register for nacos client...");
        return;
      }

      String serviceId = registration.getServiceId();
      String group = nacosDiscoveryProperties.getGroup();
      // 创建实例
      Instance instance = getNacosInstanceFromRegistration(registration);

      try {
        // 注册实例
        namingService.registerInstance(serviceId, group, instance);
        log.info("nacos registry, {} {} {}:{} register finished", group, serviceId,
            instance.getIp(), instance.getPort());
      }
      catch (Exception e) {
        log.error("nacos registry, {} register failed...{},", serviceId,
            registration.toString(), e);
      }
    }
    复制代码

创建实例，然后通过`namingService.registerInstance`方法注册实例，然后查看`registerInstance`方法：

@Override
    public void registerInstance(String serviceName, String groupName, Instance instance) throws NacosException {
        if (instance.isEphemeral()) {
            // 封装心跳包
            BeatInfo beatInfo = new BeatInfo();
            beatInfo.setServiceName(NamingUtils.getGroupedName(serviceName, groupName));
            beatInfo.setIp(instance.getIp());
            beatInfo.setPort(instance.getPort());
            beatInfo.setCluster(instance.getClusterName());
            beatInfo.setWeight(instance.getWeight());
            beatInfo.setMetadata(instance.getMetadata());
            beatInfo.setScheduled(false);
            long instanceInterval = instance.getInstanceHeartBeatInterval();
            beatInfo.setPeriod(instanceInterval == 0 ? DEFAULT_HEART_BEAT_INTERVAL : instanceInterval);
            // 发送心跳包
            beatReactor.addBeatInfo(NamingUtils.getGroupedName(serviceName, groupName), beatInfo);
        }
        // 发送实例
        serverProxy.registerService(NamingUtils.getGroupedName(serviceName, groupName), groupName, instance);
    }
    复制代码

`registerInstance`主要做两件事：

*  发送心跳包

`beatReactor.addBeatInfo`使用定时服务，每隔`5s`向服务端发送一次心跳请求，通过`http`请求发送心跳信息，路径为`/v1/ns/instance/beat`。

心跳请求定时任务使用线程池`ScheduledThreadPoolExecutor.schedule()`，而该方法只会调用一次，定时任务的实现是在每次请求任务只会再调用一次`ScheduledThreadPoolExecutor.schedule()`, 简单说就是`nacos`在发送心跳的时候，会调用`schedule`方法，在`schedule`要执行的任务中，如果正常发送完心跳，会再次调用`schedule`方法。

那为什么不直接调用周期执行的线程池`ScheduledThreadPoolExecutor.scheduleAtFixedRate()`？可能是由于发送心跳服务发生异常后，定时任务还会继续执行，但是周期执行的线程池遇到报错后也不会重复调用执行的任务。

> 线程任务`BeatTask`的`run`方法，，每次执行会先判断`isStopped`,如果是`false`，说明心跳停止，就不会触发下次执行任务。如果使用定时任务`scheduleAtFixedRate`,即使心跳停止还会继续执行任务，造成资源不必要浪费。

*  注册实例

`registerService`主要封装实例信息，比如`ip`、`port`、`servicename`，将这些信息通过`http`请求发送给服务端。路径为`/v1/ns/instance`。

根据上面流程，查看以下的流程图：

![format_png 2][]

## 服务端 ##

服务端就是注册中心，服务注册到注册中心，在`https://github.com/alibaba/nacos/releases/tag/2.1.1`下载源码部署到本地，方便调式和查看

服务端主要接收两个信息：**心跳包**和**实例信息**。

### 心跳包 ###

客户端向服务请求的路径为`/v1/ns/instance/beat`，对应的服务端为`InstanceController`类的`beat`方法：

@PutMapping("/beat")
    @Secured(action = ActionTypes.WRITE)
    public ObjectNode beat(HttpServletRequest request) throws Exception {

        ObjectNode result = JacksonUtils.createEmptyJsonNode();
        result.put(SwitchEntry.CLIENT_BEAT_INTERVAL, switchDomain.getClientBeatInterval());

        String beat = WebUtils.optional(request, "beat", StringUtils.EMPTY);
        RsInfo clientBeat = null;
        // 判断是否有心跳，存在心跳就转成RsInfo
        if (StringUtils.isNotBlank(beat)) {
            clientBeat = JacksonUtils.toObj(beat, RsInfo.class);
        }
        String clusterName = WebUtils
                .optional(request, CommonParams.CLUSTER_NAME, UtilsAndCommons.DEFAULT_CLUSTER_NAME);
        String ip = WebUtils.optional(request, "ip", StringUtils.EMPTY);
        int port = Integer.parseInt(WebUtils.optional(request, "port", "0"));
        if (clientBeat != null) {
            if (StringUtils.isNotBlank(clientBeat.getCluster())) {
                clusterName = clientBeat.getCluster();
            } else {
                // fix #2533
                clientBeat.setCluster(clusterName);
            }
            ip = clientBeat.getIp();
            port = clientBeat.getPort();
        }
        String namespaceId = WebUtils.optional(request, CommonParams.NAMESPACE_ID, Constants.DEFAULT_NAMESPACE_ID);
        String serviceName = WebUtils.required(request, CommonParams.SERVICE_NAME);
        NamingUtils.checkServiceNameFormat(serviceName);
        Loggers.SRV_LOG.debug("[CLIENT-BEAT] full arguments: beat: {}, serviceName: {}, namespaceId: {}", clientBeat,
                serviceName, namespaceId);
        // 获取实例信息
        BeatInfoInstanceBuilder builder = BeatInfoInstanceBuilder.newBuilder();
        builder.setRequest(request);
        int resultCode = getInstanceOperator()
                .handleBeat(namespaceId, serviceName, ip, port, clusterName, clientBeat, builder);
        result.put(CommonParams.CODE, resultCode);
        // 下次发送心跳包间隔
        result.put(SwitchEntry.CLIENT_BEAT_INTERVAL,
                getInstanceOperator().getHeartBeatInterval(namespaceId, serviceName, ip, port, clusterName));
        result.put(SwitchEntry.LIGHT_BEAT_ENABLED, switchDomain.isLightBeatEnabled());
        return result;
    }
    复制代码

在`handleBeat`方法中执行线程任务`ClientBeatProcessorV2`的`run`方法，延长`lastHeartBeatTime`时间。注册中心会定时查询实例，`当前时间 - lastHeartBeatTime` > 设置时间(默认15秒)，就标记实例为不健康实例。如果心跳实例不健康，发送通知给订阅方，变更实例。

> 服务端在`15`秒没有收到心跳包会将实例设置为不健康，在`30`秒没有收到心跳包会将临时实例移除掉。

### 实例注册 ###

客户端请求的地址是`/nacos/v1/ns/instance`， 对应的是服务端是在`InstanceController`类。找到类上对应的`post`请求方法上。

注册流程：

`InstanceController#register ——>InstanceOperatorClientImpl#registerInstance ——>ClientOperationServiceProxy#registerInstance ——>EphemeralClientOperationServiceImpl#registerInstance`

### 创建 Service ###

服务注册后，将服务存储在一个双层`map`集合中：

private final Map<String, Map<String, Service>> serviceMap = new ConcurrentHashMap<>();
    复制代码

通过是否存在`ephemeral`,`true`，走`AP`模式，否则走`CP`模式。

`Nacos` 默认就是采用的`AP`模式使用`Distro`协议实现。实现的接口是`EphemeralConsistencyService`对节点信息的持久化主要是调用`put`方法,

会先写入到`DataStore`中:

public void onPut(String key, Record value) {
        if (KeyBuilder.matchEphemeralInstanceListKey(key)) {
            Datum<Instances> datum = new Datum<>();
            datum.value = (Instances) value;
            datum.key = key;
            datum.timestamp.incrementAndGet();
             // 数据持久化到缓存中
            dataStore.put(key, datum);
        }

        if (!listeners.containsKey(key)) {
            return;
        }

        notifier.addTask(key, DataOperation.CHANGE);
    }
    复制代码

## 总结 ##

*  从依赖上找到需要启动的是要加载的服务注册类`NacosDiscoveryAutoConfiguration`,主要配置三个对象

     *  `NacosServiceRegistry`
     *  `NacosRegistration`
     *  `NacosAutoServiceRegistration`
 *  `NacosServiceRegistry`类的`register`方法，封装实例和心跳信息

     *  通过`http`请求，定时发送发送心跳包,默认时间间隔是`5`秒。
     *  通过`http`请求，发送实例信息。
 *  服务端

     *  接收到心跳请求，更新心跳包最新时间。服务端在`15`秒没有收到心跳包会将实例设为不健康，在`30`秒没有收到心跳包会将临时实例移除掉。
     *  接收到服务注册接口，通过`ephemeral`判断是否走`AP`还是走`CP`，`AP`模式使用`Distro`协议。通过调用`EphemeralConsistencyService`接口实现，持久化实例信息。
