Haproxy实现负载均衡---动静分离

àì夳堔傛蜴生んèń 2023-07-13 04:20 7阅读 0赞

### 文章目录 ###

*  1.在haproxy端配置动静分离策略
 *  2.在haproxy端配置http
 *  3.动态测试：
 *  4.静态测试

# 1.在haproxy端配置动静分离策略 #

cd /etc/haproxy
    vim haproxy.cfg
    注释掉93到96行内容，写入动静分离的策略：

     64     acl url_static       path_beg       -i  /images #(以/images开头 默认根目录)
     65     acl url_static       path_end       -i .jpg .gif .png

     66     use_backend static   if url_static
     67     default_backend  	 app

     73 backend static
     74 # balance roundrobin
     75     server      static 172.25.254.3:80 check

     80 backend app
     81     balance     roundrobin
     82     server  web1 172.25.254.2:80 check
     83     server  web2 172.25.254.1:8000 check

写入的这部分内容表示：如果匹配到`/images`开始或者以`.jpg .gif .png`结尾的请求，则为静态，连接到server3；否则为动态，连接到server1或server2轮询。
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkzNjk2OQ_size_16_color_FFFFFF_t_70]

# 2.在haproxy端配置http #

在server1上安装httpd服务，且更改httpd服务的工作端口为8000，添加web服务的资源

yum install httpd -y  #也可以做诶一台http服务器
    cd /var/www/html/
    vim index.html
    vim /etc/httpd/conf/httpd.conf	#修改端口为8000，不然会与haproxy的80端口冲突
     42 Listen 8000

    systemctl start httpd

重启haproxy：

systemctl restart haproxy

![在这里插入图片描述][20200310175600323.png]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkzNjk2OQ_size_16_color_FFFFFF_t_70 1]
![在这里插入图片描述][20200310180125730.png]

# 3.动态测试： #

curl 172.25.254.1	#在server1和server2之间轮询

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkzNjk2OQ_size_16_color_FFFFFF_t_70 2]
把server1做为backup：

vim haproxy.cfg

     80 backend app
     81    # balance roundrobin
     82     server  web1 172.25.254.2:80 check
     83     server  web2 172.25.254.1:8000 check backup #备用

    systemctl restart haproxy

![在这里插入图片描述][20200310175654391.png]
测试：

curl 172.25.254.1	#只能看到后端的server2

![在这里插入图片描述][20200310175736477.png]
关闭server2的http：

systemctl stop httpd

curl 172.25.254.1	#备用server1开始工作

![在这里插入图片描述][20200310175815300.png]

# 4.静态测试 #

在server3中：

在server3的httpd服务的默认发布目录里，新建images目录，放置.jpg的图片。

cd /var/www/html/
    mkdir images	#在目录中放一张图片

![在这里插入图片描述][20200310175902336.png]
测试：

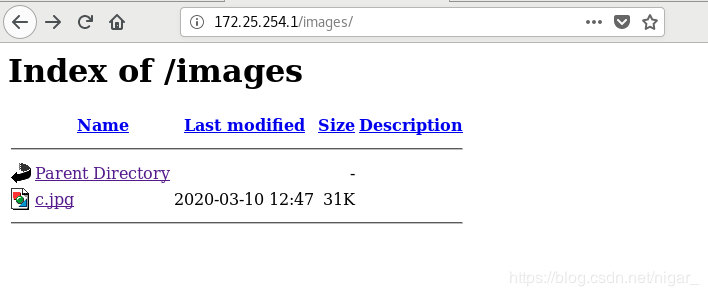

访问172.25.254.1/images---可以看到该图片
    而server1中并没有图片资源，haproxy直到我们要访问的是静态资源，所以帮我们定位到了server3上。

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkzNjk2OQ_size_16_color_FFFFFF_t_70 3]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkzNjk2OQ_size_16_color_FFFFFF_t_70 4]
