## 一、存在的问题 ##

在之前的文章中，微服务架构已经初具雏形。但还有一些问题：不同的微服务一般会有不同的网 络地址，客户端在访问这些微服务时必须记住几十甚至几百个地址，这对于客户端方来说太复杂也难以维护。如下图：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70][]

前端应用程序调用我们消费者提供的接口会有以下几个问题：

*  客户端会请求多个不同的服务，需要维护不同的请求地址，增加开发难度 （各个消费者ip不同）
 *  在某些场景下存在跨域请求的问题
 *  加大身份认证的难度，每个微服务需要独立认证（关于微服务认证，可以看我之前的文章，深入的讲解了分布式的授权与认证）

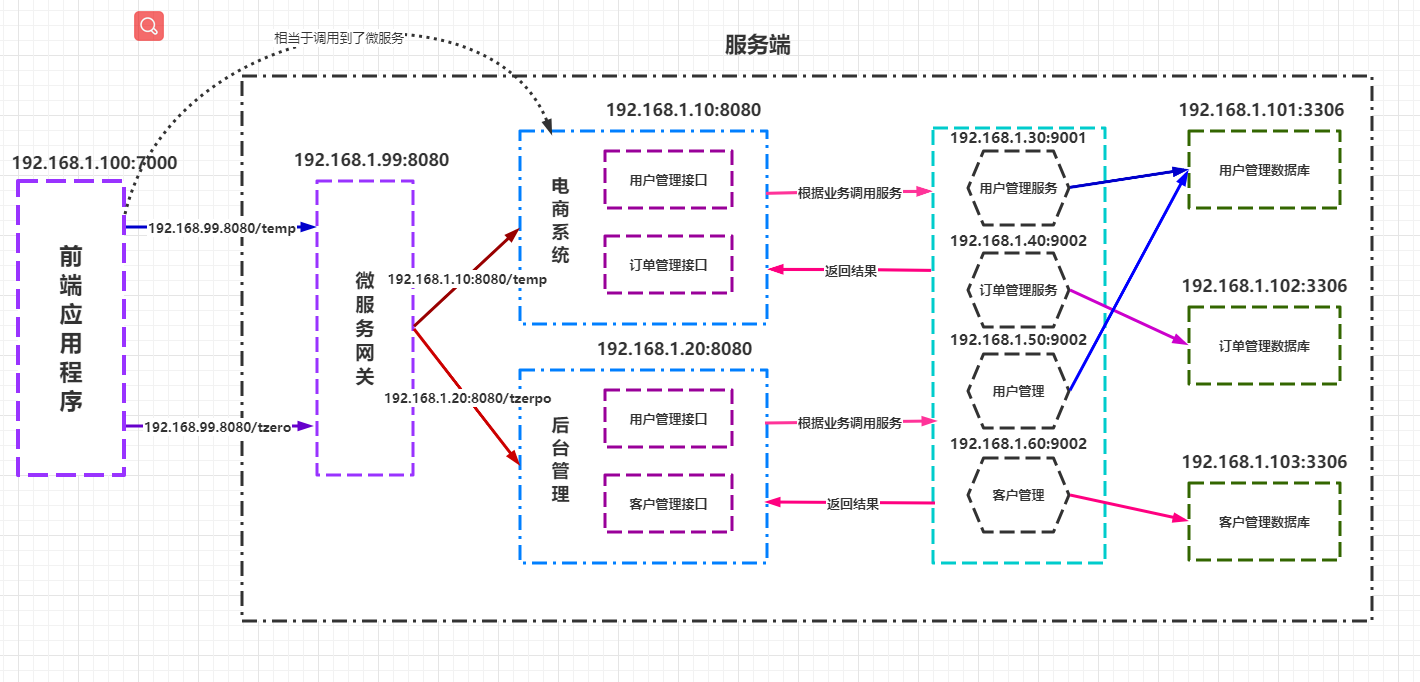

那我们想，能否用同一个ip来解决呢？这样就出现了我们网关的姿势！

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 1][]

通过网关，前端应用程序，只需要调用网关的ip就可以了。在网关就可以找到对应的微服务。

## 二、网关的概念 ##

**什么是微服务网关：**

API 网关是一个服务器，是系统对外的唯一入口。 API 网关封装了系统内部架构，为每个客户端提供一个定制的API 。 API 网关方式的核心要点是，所有的客户端和消费端都通过统一的网关接入微服务，在网关层处理所有的非业务功能。通常，网关也是提供REST/HTTP 的访问 API 。服务端通过 API-GW 注册和管理服务。

**作用和应用场景：**

网关具有的职责，如身份验证、监控、负载均衡、缓存、请求分片与管理、静态响应处理。当然，最主

要的职责还是与 “ 外界联系 ” 。

**常见的** **API** **网关实现方式** ：

*  Kong：基于Nginx+Lua 开发，性能高，稳定，有多个可用的插件 ( 限流、鉴权等等 ) 可以开箱即用。问题：只支持Http 协议；二次开发，自由扩展困难；提供管理 API ，缺乏更易用的管控、配置方式。
 *

    Zuul：Netflflix开源，功能丰富，使用 JAVA 开发，易于二次开发；需要运行在 web 容器中，如 Tomcat 。 问题：缺乏管控，无法动态配置；依赖组件较多；处理Http 请求依赖的是 Web 容器，性能不如Nginx；
 *

    Traefifik：Go语言开发；轻量易用；提供大多数的功能：服务路由，负载均衡等等；提供WebUI。问题：二进制文件部署，二次开发难度大；UI更多的是监控，缺乏配置、管理能力；
 *

    Spring Cloud Gateway：SpringCloud提供的网关服务
 *

    Nginx\+lua实现：使用Nginx的反向代理和负载均衡可实现对api服务器的负载均衡及高可用问题：自注册的问题和网关本身的扩展性。

## 三、zuul实现网关 ##

### 1、**Zuul****简介** ###

ZUUL 是 Netflflix 开源的微服务网关，它可以和 Eureka 、 Ribbon 、 Hystrix 等组件配合使用， Zuul 组件的核心是一系列的过滤器，这些过滤器可以完成以下功能：

*  动态路由：动态将请求路由到不同后端集群
 *  压力测试：逐渐增加指向集群的流量，以了解性能
 *  负载分配：为每一种负载类型分配对应容量，并弃用超出限定值的请求
 *  静态响应处理：边缘位置进行响应，避免转发到内部集群
 *  身份认证和安全: 识别每一个资源的验证要求，并拒绝那些不符的请求。Spring Cloud对Zuul进行了整合和增强。

### 2、搭建一个Zuul网关服务器 ###

**（1）一个基础工程**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 2][]

<?xml version="1.0" encoding="UTF-8"?>
    <project xmlns="http://maven.apache.org/POM/4.0.0"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
        <parent>
            <artifactId>SpringCloudDemo</artifactId>
            <groupId>com.springcloud.demo</groupId>
            <version>1.0-SNAPSHOT</version>
        </parent>
        <modelVersion>4.0.0</modelVersion>

        <artifactId>zuul_server</artifactId>

        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-starter-netflix-zuul</artifactId>
            </dependency>
        </dependencies>
    </project>

server:
      port: 8080 #端口

    spring:
      application:
        name: api-zuul-server

package com.springcloud.demo;

    import org.springframework.boot.SpringApplication;
    import org.springframework.boot.autoconfigure.SpringBootApplication;
    import org.springframework.cloud.netflix.zuul.EnableZuulProxy;

    @SpringBootApplication
    @EnableZuulProxy
    public class ZuulApplication {

        public static void main(String[] args) {
            SpringApplication.run(ZuulApplication.class,args);
        }
    }

其他服务目录：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 3][]

person-sevice是9002端口，order-service是9001端口，这两个是对外提供的接口。product-service是9010端口，是微服务。

**（2）路由配置**

# 路由选择配置
    zuul:
      routes:
        service-order:
          path: /order-service/**
          url: http://127.0.0.1:9001
        service-person:
          path: /person-service/**
          url: http://127.0.0.1:9002

只需要在 application.yml 文件中配置路由规则即可：

*  product-service：配置路由id，可以随意取名
 *  url：映射路径对应的实际url地址
 *  path：配置映射路径，这里将所有请求前缀为/product-service/的请求，转发到http://127.0.0.1:9002处理

![20200528151306692.png][]

![20200528151338610.png][]

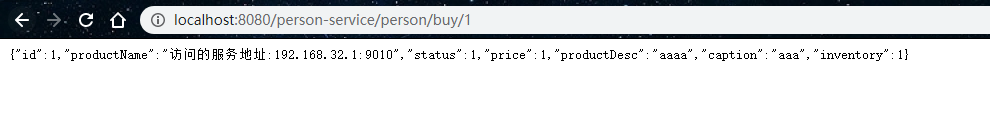

都是可以的，他们都调用了一个微服务。

**（3）面向服务的路由配置（从注册中心拿到服务）**

添加注册中心依赖：

<dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-starter-netflix-eureka-server</artifactId>
            </dependency>

添加注册中心配置

eureka:
      client:
        service-url:
          defaultZone: http://localhost:9000/eureka/
      instance:
        prefer-ip-address: true #使用ip地址注册

# 路由选择配置
    zuul:
      routes:
        service-order:
          path: /order-service/**
    #      url: http://127.0.0.1:9001
          serviceId: service-order
        service-person:
          path: /person-service/**
    #      url: http://127.0.0.1:9002
          serviceId: service-person

![20200528152359201.png][]

依然是没有任何问题的！！！

简化配置

zuul:
      routes:
         service-order: /service-order/**

### 3、过滤器 ###

zuul有两个核心功能：**请求**和**过滤**

**ZuulFilter** **简介** ：

Zuul  中的过滤器跟我们之前使用的  javax.servlet.Filter  不一样， javax.servlet.Filter  只有一种类型，可

以通过配置  urlPatterns  来拦截对应的请求。而  Zuul  中的过滤器总共有  4  种类型，且每种类型都有对

应的使用场景。

*  **PRE** ：这种过滤器在请求被路由之前调用。我们可利用这种过滤器实现身份验证、在集群中选择请

    求的微服务、记录调试信息等。
 *

    **ROUTING** ：这种过滤器将请求路由到微服务。这种过滤器用于构建发送给微服务的请求，并使用

    Apache HttpClient 或 Netfifilx Ribbon 请求微服务。
 *

    **POST** ：这种过滤器在路由到微服务以后执行。这种过滤器可用来为响应添加标准的 HTTP

    Header 、收集统计信息和指标、将响应从微服务发送给客户端等。
 *

    **ERROR**：在其他阶段发生错误时执行该过滤器。

Zuul 提供了自定义过滤器的功能实现起来也十分简单，只需要编写一个类去实现 zuul 提供的接口

public abstract ZuulFilter implements IZuulFilter{
        abstract public String filterType();

        abstract public int filterOrder();

        boolean shouldFilter();// 来自IZuulFilter

        Object run() throws ZuulException;// IZuulFilter
    }

ZuulFilter 是过滤器的顶级父类。在这里我们看一下其中定义的 4 个最重要的方法。

*  shouldFilter  ：返回一个  Boolean  值，判断该过滤器是否需要执行。返回 true 执行，返回 false不执行。
 *

    run ：过滤器的具体业务逻辑。
 *

    filterType ：返回字符串，代表过滤器的类型。包含以下4种：

     *

        pre ：请求在被路由之前执行
     *

        routing ：在路由请求时调用
     *  post ：在routing和errror过滤器之后调用
     *  error ：处理请求时发生错误调用
 *  filterOrder ：通过返回的int值来定义过滤器的执行顺序，数字越小优先级越高。

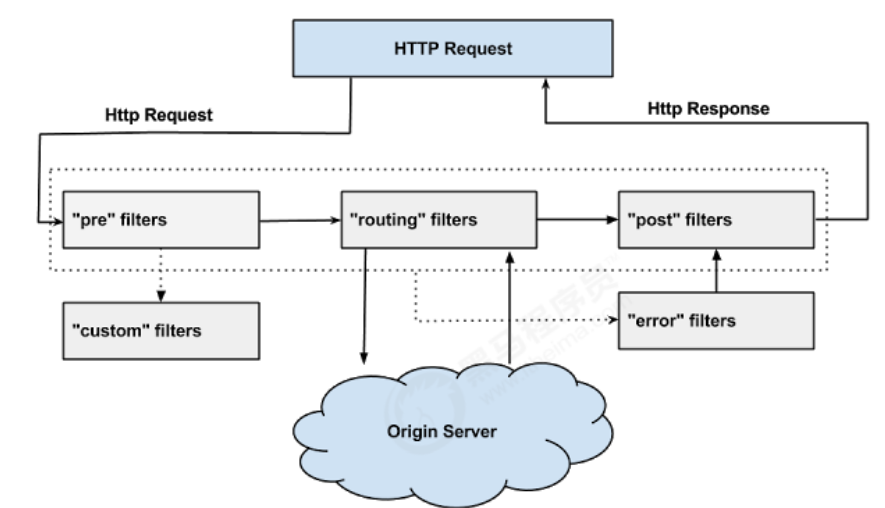

**生命周期：**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 4][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 5][]

### 4、自定义过滤器 ###

package com.springcloud.demo.filter;

    import com.netflix.zuul.ZuulFilter;
    import com.netflix.zuul.context.RequestContext;
    import com.netflix.zuul.exception.ZuulException;
    import org.springframework.http.HttpStatus;
    import org.springframework.stereotype.Component;

    import javax.servlet.http.HttpServletRequest;

    /**
     * @ClassName LoginFilter
     * @Description
     * @Author 戴书博
     * @Date 2020/5/28 16:24
     * @Version 1.0
     **/
    @Component
    public class LoginFilter extends ZuulFilter {

        /**
         * 类型：
         *      pre
         *      routing
         *      post
         *      error
         */
        @Override
        public String filterType() {
            return "pre";
        }

        /**
         * 指定过滤器的执行顺序
         * 返回值越小，执行顺序越靠前
         */
        @Override
        public int filterOrder() {
            return 0;
        }

        /**
         * 当前过滤器是否生效
         * true：使用此过滤器
         * false：不使用此过滤器
         */
        @Override
        public boolean shouldFilter() {
            return true;
        }

        /**
         * 执行过滤器的方法
         */
        @Override
        public Object run() throws ZuulException {
            System.out.println("================进入过滤器=================");
            //获取上下文对象
            RequestContext ctx = RequestContext.getCurrentContext();
            //获取request对象
            HttpServletRequest req = ctx.getRequest();
            //从请求中获取token
            String token = req.getParameter("access-token");
            //判断
            if(token == null || token.equals("")){
                // 没有token，登录校验失败，拦截
                ctx.setSendZuulResponse(false);
                // 返回401状态码。也可以考虑重定向到登录页。
                ctx.setResponseStatusCode(HttpStatus.UNAUTHORIZED.value());
            }
            // 校验通过，可以考虑把用户信息放入上下文，继续向后执行
            return null;
        }
    }

在我们之前写的授权与认证中，使用了一个微服务认证。这里简单写一下。

![20200528164417203.png][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 6][]

### zuul出现的问题： ###

*  性能问题 ：Zuul1x版本本质上就是一个同步Servlet，采用多线程阻塞模型进行请求转发。简单讲，每一个请求，Servlet容器要为该请求分配一个线程专门负责处理这个请求，直到响应返回客户端这个线程才会被释放返回容器线程池。如果后台服务调用比较耗时，那么这个线程就会被阻塞，阻塞期间线程资源被占用，不能干其它事情。我们知道Servlet容器线程池的大小是有限制的，当前端请求量大，而后台慢服务比较多时，很容易耗尽容器线程池内的线程，造成容器无法接受新的请求。
 *  不支持任何长连接，如websocket

源码：git@gitee.com:Zesystem/springclouddedemowangguan.git
