# 远程开机(Wake onLAN) #

> 远程开机也被称为远程唤醒技术（Wake on Lan: WOL），是指可以通过局域网、互联网或者通讯网实现远程开机，无论目标主机离用户有多远、处于什么位置，只要其与发送命令主机可以通信，就能够被随时启动，该技术被现在的大多数主板与网卡所支持。
>
> 远程开机的实现主要依靠向目标主机发送特定格式的数据包，最初AMD公司推出的MagicPackage用于生成远程唤醒所需的特殊数据包，俗称魔术包（Magic Package）。MagicPackage技术只是AMD公司开发并推广的技术，尚未成为一项国际标准，但是该技术受到大多数网卡制造商的支持，因此具有远程唤醒功能的网卡都兼容这项技术。

# **WOL实现远程开机分为3大步。** #

> 第一步，设置主机的有线网卡Wake on Magic Package属性为Enable。
>
> 第二步，进入BIOS,设置Wake On Lan属性为Enable。
>
> 第三步，远程端启动java程序，发送MagicPacket（魔术包）即可唤醒。

## 魔术包Magic Packet ##

这里提到一个魔术包Magic Packet的概念，魔术包指AMD公司开发的唤醒数据包，其实是一种特定的数据格式。将唤醒魔术包发送的被唤醒机器的网卡上，具有远程唤醒的网卡都支持这个标准，用16进制表示。

> 魔术包是用16进制表示的数据包，它由固定的前缀数据以及固定重复次数的目标主机MAC地址所组成。
>
> 所谓固定前缀数据即6对“FF”，所谓固定重复次数即16次，也就是说魔术包是由12个“F”加重复16次的主机MAC地址组成，例如本文所用试验机的MAC地址为“66-00-6A-8F-1D-64”，
>
> 所以使该机远程开机的魔术包为：
>
> String magicPacageData = "FFFFFFFFFFFF" +
>                       "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
>                       "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
>                       "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
>                       "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64";
>
>       在Windows系统中，主机的MAC地址可以通过在命令窗口中输入“ipconfig -all”命令查看。

这段数据转化为二进制的数据，通过socket技术发送数据包以及目的mac和目的广播地址，就会唤醒目的网卡，从而唤醒主机。

## 第一步：设置主机的有线网卡Wake on Magic Package属性为Enable。 ##

### **1.首先进入cmd命令窗口，查看自己的有线网卡的ip地址和mac地址，写java程序时需要使用。** ###

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70][]

### **2.网卡要开启唤醒魔包(**Wake on magic packet**)** ###

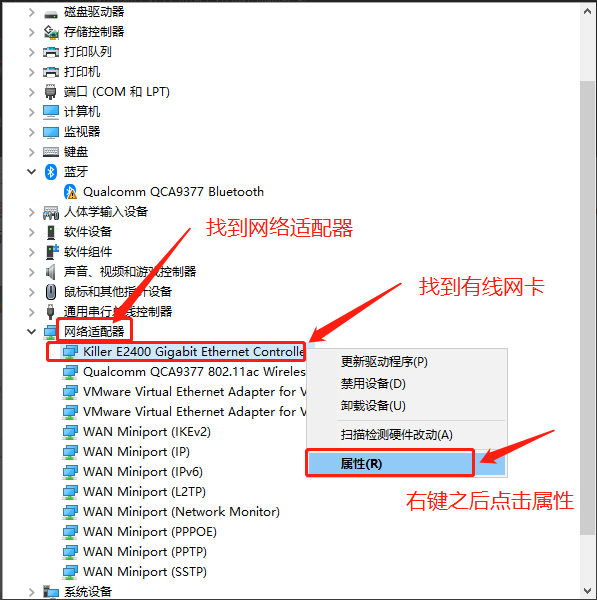

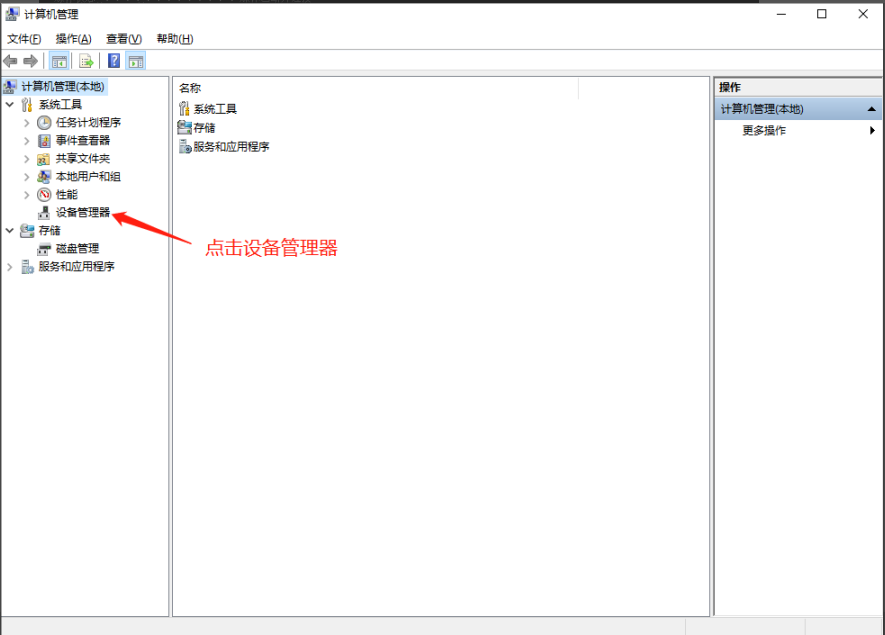

> 需要找到有线网卡右键点击属性找到高级将Wake on magic packet属性的值改为Enabled。找到网卡的方式有很多。

**第一种：**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 1][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 2][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 3][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 4][]

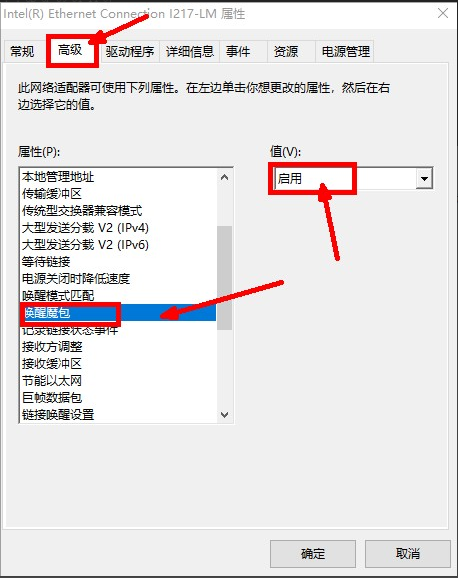

如果为中文参考下图

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 5][]

以上以设置好第一步，可以开始第二步。

下面提供一些其他找到有线网卡属性的方式

**第二种**

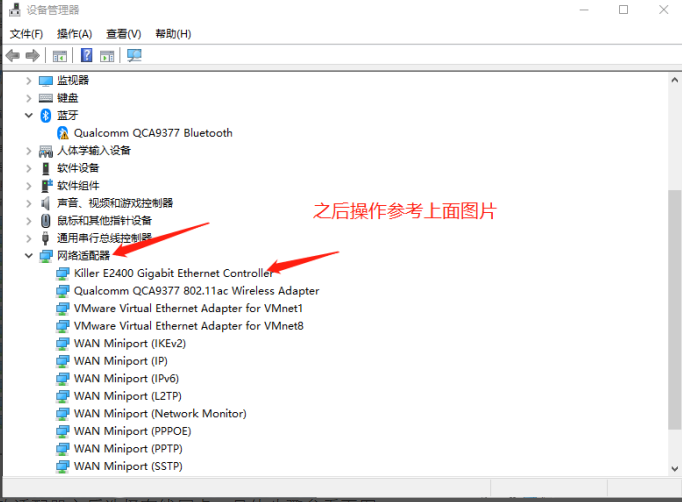

> 键盘点击windwos或鼠标点击左下角搜索设备管理器--**win10电脑自带就有搜索框**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 6][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 7][]

**第三种**

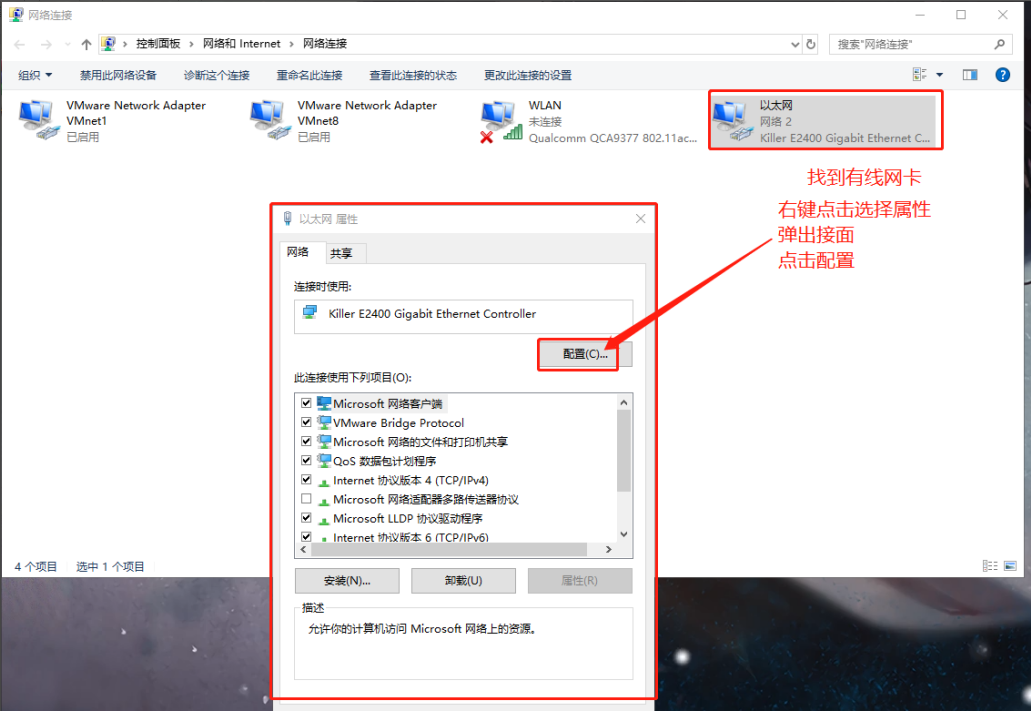

找到更改适配器之后选择有线网卡，具体步骤参看下图

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 8][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 9][]

第一步已经全部结束。

--------------------

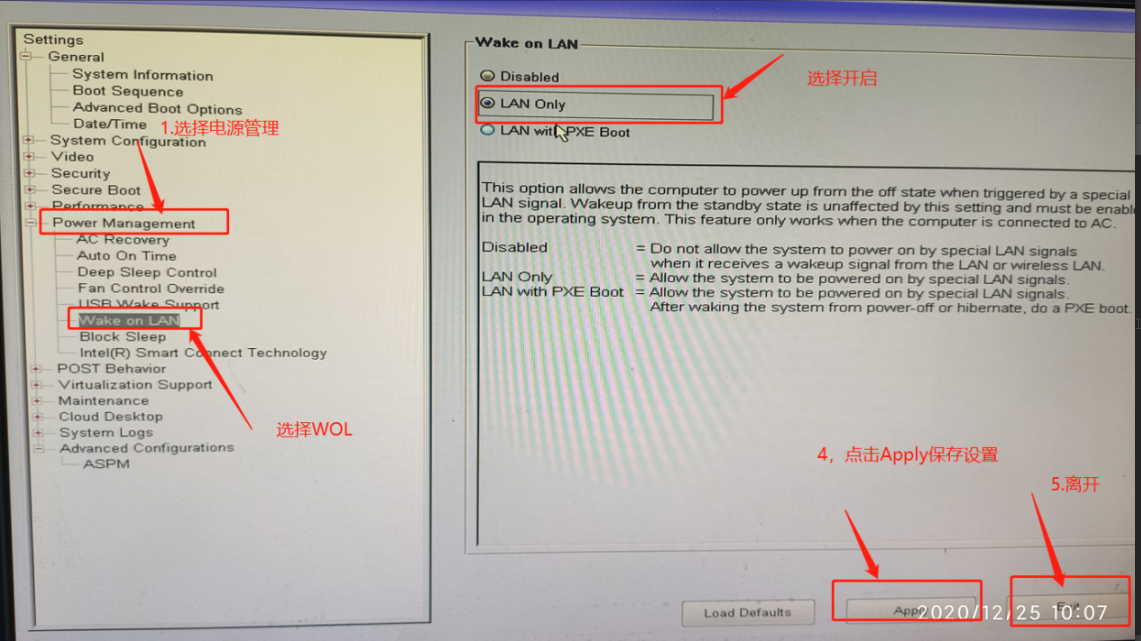

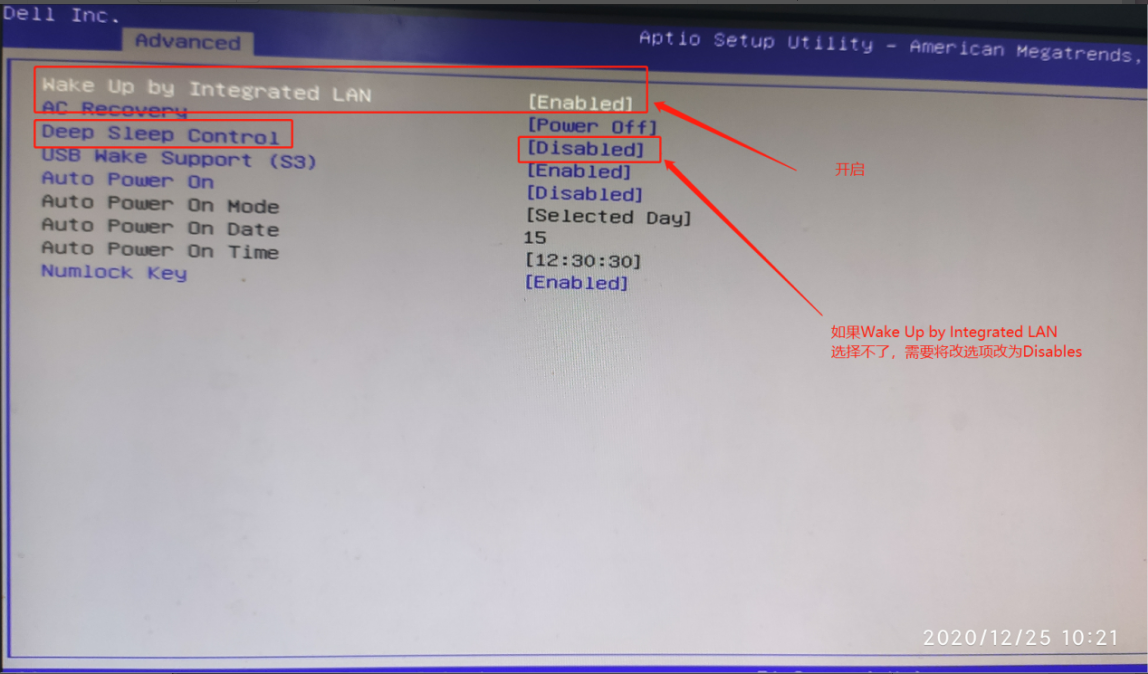

## **第二步：**进入BIOS,设置Wake On Lan属性为Enable ##

配置需要进入BIOS界面。

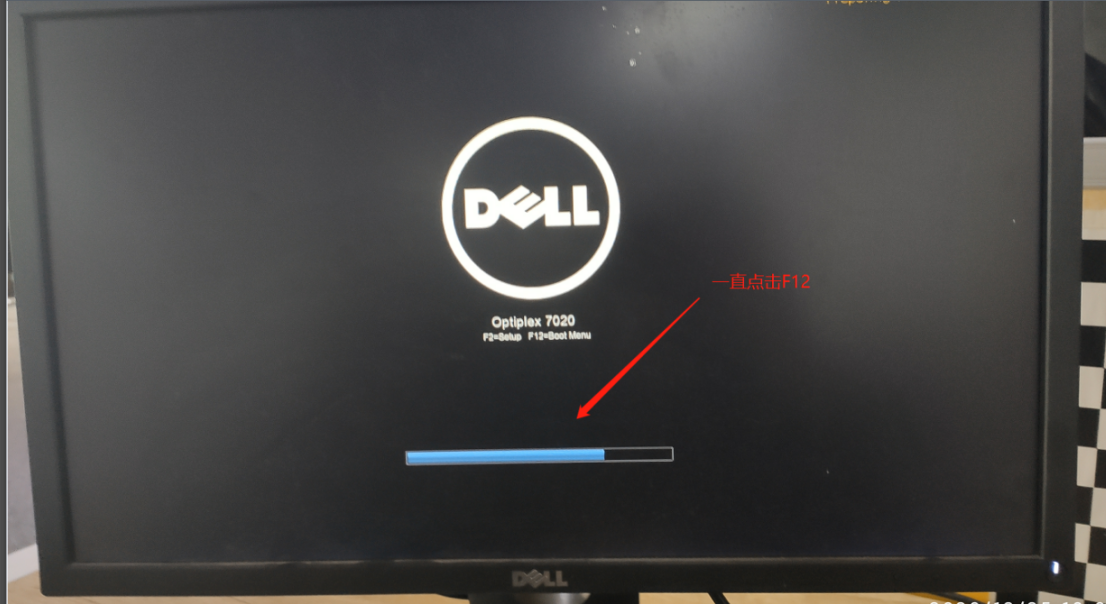

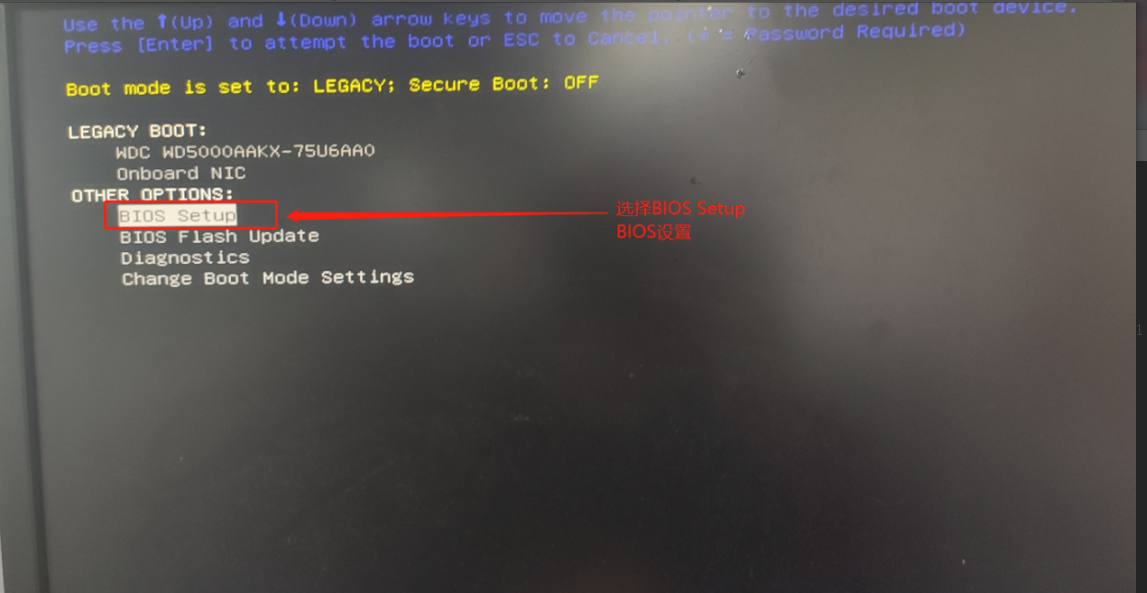

> 电脑重启，如果是DELL的主板，开机时一直按F12,不同的主板进入BIOS的操作不同，可以到网上搜索。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 10][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 11][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 12][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 13][]

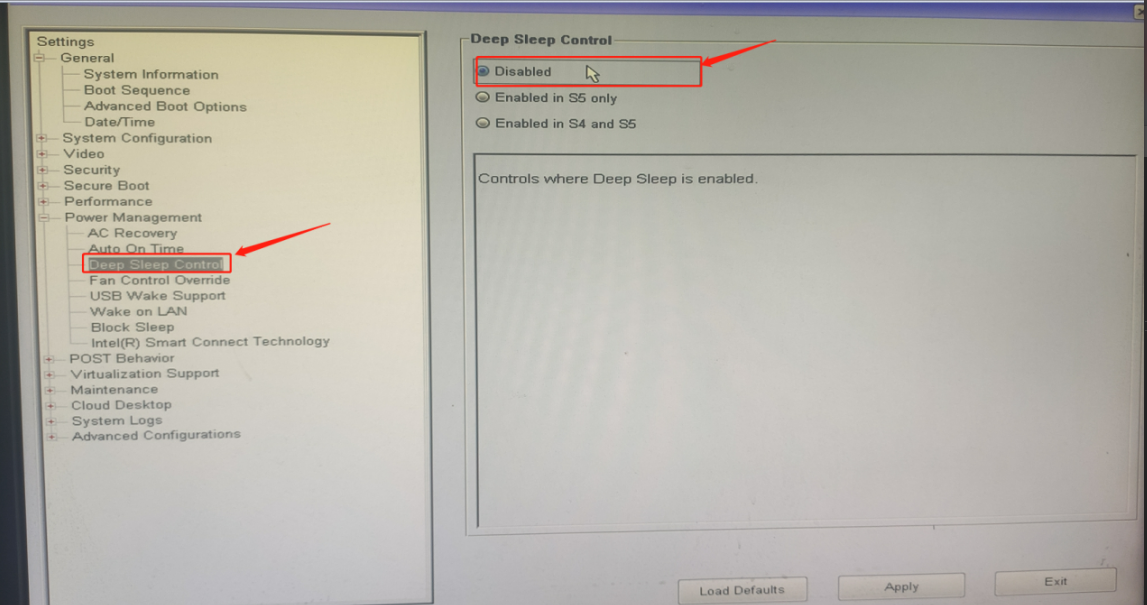

另一种BIOS界面

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 14][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 15][]

## **第三步：**远程端启动java程序，发送MagicPacket（魔术包）即可唤醒。 ##

import lombok.extern.slf4j.Slf4j;
    import org.apache.commons.lang3.StringUtils;

    import java.io.IOException;
    import java.net.DatagramPacket;
    import java.net.InetAddress;
    import java.net.MulticastSocket;
    import java.net.UnknownHostException;
    import java.nio.ByteBuffer;
    import java.util.Collections;


    /**
     * @Title: 发送魔术包：实现电脑远程开机(WOL)
     * @ClassName: com.devicemag.core.utils.MagicPackageUtils.java
     * @Description:
     *
     * @Copyright 2020-2021  - Powered By 研发中心
     * @author: FLY
     * @date: 2021/1/8 9:32
     * @version V1.0
     */
    @Slf4j
    public class MagicPackageUtils {


        /**
         * main方法，发送UDP广播，实现远程开机，目标计算机的MAC地址为：D8-9E-F3-95-AC-74
         */
        public static void main(String[] args) {
            // 10.0.50.138  D8-9E-F3-88-B6-3C
            // 10.0.50.129  66-00-6A-8F-1D-64
            // 10.0.50.186  D8-9E-F3-95-AC-74
            // 单播
    //        sendMagicPackage("10.0.50.186", "D8-9E-F3-95-AC-74");

            // 广播，需要先根据子网掩码和ip得到主机的广播地址
            String broadcastAddress=getBroadcastAddress("10.0.50.186","255.255.255.0");
            System.out.println(broadcastAddress);

        }

        /**
         * @Title: 组装魔术包数据
         * @MethodName: assembleMagicData
         * @param mac
         * @Return java.lang.String
         * @Exception
         * @Description:
         *
         * 魔术包是用16进制表示的数据包，它由固定的前缀数据以及固定重复次数的目标主机MAC地址所组成。
         *  所谓固定前缀数据即6对“FF”，所谓固定重复次数即16次，也就是说魔术包是由12个“F”加重复16次的主机MAC地址组成，例如本文所用试验机的MAC地址为“66-00-6A-8F-1D-64”，
         *  所以使该机远程开机的魔术包为：
         *         String magicPacageData = "FFFFFFFFFFFF" +
         *                 "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
         *                 "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
         *                 "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
         *                 "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64";
         *
         * 在Windows系统中，主机的MAC地址可以通过在命令窗口中输入“ipconfig -all”命令查看。
         *
         * @author: FLY
         * @date: 2021/1/11 18:02
         */
        private static String assembleMagicData(String mac) {

            String macR = null;
            if (mac.contains("-")) {
                macR = mac.replaceAll("-", "");
            } else if (mac.contains(":")) {
                macR = mac.replaceAll(":", "");
            }
            String repeatedStr = createRepeatedStr(macR, 16);
            String magicData = new StringBuilder("FFFFFFFFFFFF").append(repeatedStr).toString();
            return magicData;
        }


        /**
         * @Title: 远程开机
         * @MethodName: sendMagicPackage
         * @param ip
         * @param mac
         * @Return void
         * @Exception
         * @Description: 发送UDP广播，实现远程开机
         *
         * @author: FLY
         * @date: 2021/1/11 17:19
         */
        public static void sendMagicPackage(String ip, String mac) {
            log.info("【魔包远程开机】，IP地址：{}，MAC地址：{}", ip, mac);
            if (StringUtils.isBlank(ip)
                    || StringUtils.isBlank(mac)) {
                return;
            }
            //端口号
            int port = 9;
            //魔术包数据
            /*String magicPacageData = "FFFFFFFFFFFF" +
                    "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
                    "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
                    "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" +
                    "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64" + "64006A8F1D64";*/
            String magicPacageData = assembleMagicData(mac);
            log.info("【魔包远程开机】，IP地址：{}，MAC地址：{}，魔术包数据：{}", ip, mac, magicPacageData);
            // mac地址转换为2进制的魔术包数据
            byte[] command = hexStr2Byte(magicPacageData);

            //广播魔术包
            try {
                //1.获取ip地址
                InetAddress address = InetAddress.getByName(ip);
                //2.获取广播socket
                MulticastSocket socket = new MulticastSocket(port);
                //3.封装数据包
                /*public DatagramPacket(byte[] buf,int length
                 *      ,InetAddress address
                 *      ,int port)
                 * buf：缓存的命令
                 * length：每次发送的数据字节数，该值必须小于等于buf的大小
                 * address：广播地址
                 * port：广播端口
                 */
                DatagramPacket packet = new DatagramPacket(command, command.length, address, port);
                //4.发送数据
                socket.send(packet);
                //5.关闭socket
                socket.close();
            } catch (UnknownHostException e) {
                //Ip地址错误时候抛出的异常
                log.error("【魔包远程开机】异常-Ip地址错误，IP地址：{}，MAC地址：{}，异常信息：{}", ip, mac, e);

            } catch (IOException e) {
                //获取socket失败时候抛出的异常
                log.error("【魔包远程开机】异常-获取socket失败，IP地址：{}，MAC地址：{}，异常信息：{}", ip, mac, e);
            }
        }

        /**
         * @Title: 将16进制字符串转换为用byte数组表示的二进制形式
         * @MethodName: hexStr2Byte
         * @param hex
         * @Return byte[]
         * @Exception
         * @Description:
         *
         * @author: FLY
         * @date: 2021/1/11 17:22
         */
        private static byte[] hexStr2Byte(String hex) {

            ByteBuffer bf = ByteBuffer.allocate(hex.length() / 2);
            for (int i = 0; i < hex.length(); i++) {
                String hexStr = String.valueOf(hex.charAt(i));
                i++;
                hexStr += hex.charAt(i);
                byte b = (byte) Integer.parseInt(hexStr, 16);
                bf.put(b);
            }
            return bf.array();
        }

        /**
         * @Title: 将一个字符串重复n次
         * @MethodName: createRepeatedStr
         * @param seed
         * @param n
         * @Return java.lang.String
         * @Exception
         * @Description:
         *
         * @author: FLY
         * @date: 2021/1/11 17:22
         */
        private static String createRepeatedStr(String seed, int n) {
            return String.join("", Collections.nCopies(n, seed));
        }

        /**
         * @Title: 根据子网掩码和ip得到主机的广播地址
         * @MethodName:  getBroadcastAddress
         * @param ip
         * @param subnetMask  子网掩码
         * @Return java.lang.String
         * @Exception
         * @Description:
         *
         * @author: FLY
         * @date:  2021/1/12 19:02
         */
        public static String getBroadcastAddress(String ip, String subnetMask){

            String ipBinary = toBinary(ip);
            String subnetBinary = toBinary(subnetMask);
            String broadcastBinary = getBroadcastBinary(ipBinary, subnetBinary);
            String wholeBroadcastBinary=spiltBinary(broadcastBinary);
            return binaryToDecimal(wholeBroadcastBinary);
        }


        /**
         * @Title: 二进制的ip字符串转十进制
         * @MethodName:  binaryToDecimal
         * @param wholeBroadcastBinary
         * @Return java.lang.String
         * @Exception
         * @Description:
         *
         * @author: FLY
         * @date:  2021/1/12 19:03
         */
        private static String binaryToDecimal(String wholeBroadcastBinary){

            String[] strings = wholeBroadcastBinary.split("\\.");
            StringBuilder sb = new StringBuilder(40);
            for (int j = 0; j < strings.length ; j++) {
                String s = Integer.valueOf(strings[j], 2).toString();
                sb.append(s).append(".");
            }
            return sb.toString().substring(0,sb.length()-1);
        }

        /**
         * @Title: 按8位分割二进制字符串
         * @MethodName:  spiltBinary
         * @param broadcastBinary
         * @Return java.lang.String
         * @Exception
         * @Description:
         *
         * @author: FLY
         * @date:  2021/1/12 19:03
         */
        private static String spiltBinary(String broadcastBinary){

            StringBuilder stringBuilder = new StringBuilder(40);
            char[] chars = broadcastBinary.toCharArray();
            int count=0;
            for (int j = 0; j < chars.length; j++) {
                if (count==8){
                    stringBuilder.append(".");
                    count=0;
                }
                stringBuilder.append(chars[j]);
                count++;
            }
            return stringBuilder.toString();
        }

        //得到广播地址的二进制码
        private static String getBroadcastBinary(String ipBinary, String subnetBinary){
            int i = subnetBinary.lastIndexOf('1');
            String broadcastIPBinary = ipBinary.substring(0,i+1);
            for (int j = broadcastIPBinary.length(); j < 32 ; j++) {
                broadcastIPBinary=broadcastIPBinary+"1";
            }
            return broadcastIPBinary;
        }

        //转二进制
        private static String toBinary(String content){
            String binaryString="";
            String[] ipSplit = content.split("\\.");
            for ( String split : ipSplit ) {
                String s = Integer.toBinaryString(Integer.valueOf(split));
                int length = s.length();
                for (int i = length; i <8 ; i++) {
                    s="0"+s;
                }
                binaryString = binaryString +s;
            }
            return binaryString;
        }


    }

# **问题排查** #

## **1. **没有Wake on magic packet或唤醒魔包 ##

步骤1中遇到问题为选择高级之后，发现属性里没有Wake on magic packet或唤醒魔包，此处需要的操作是更新网卡的驱动。

更新网卡的驱动有两种，一种是在线更新，前提为连接互联网，操作也相对简单

另一种是驱动包安装，前提为需要到网上下载好有线网卡对应的驱动包然后本地安装。

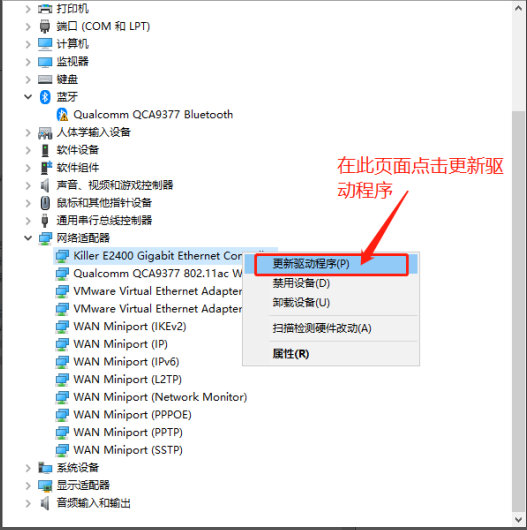

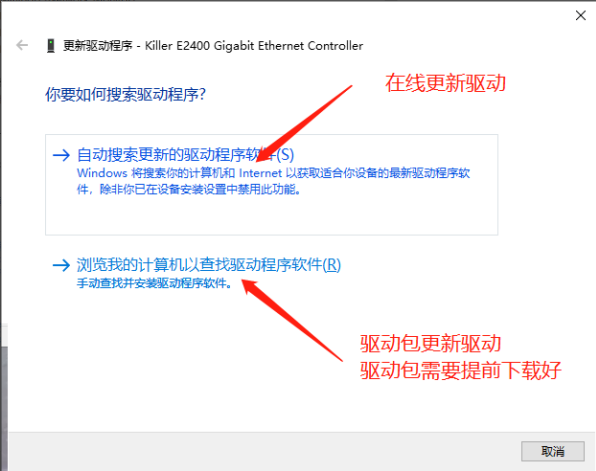

### **在线更新** ###

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 16][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 17][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 18][]

在线更新页面如图，不需要多余的操作。

如果电脑上有驱动精灵之类的软件，在这类软件里也是可以更新驱动的，前提为连接互联网。

### **驱动包更新** ###

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 19][]

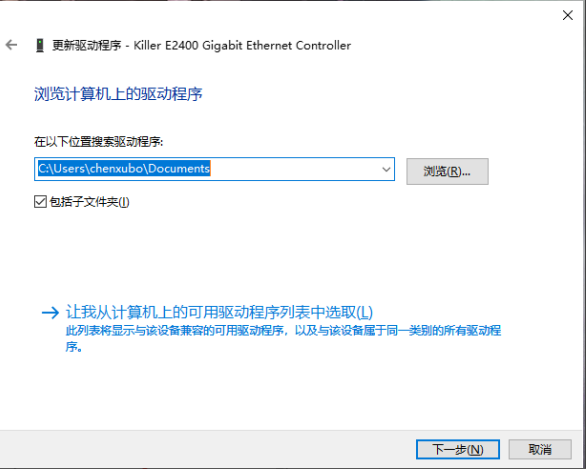

需要选择有线网卡驱动包的位置。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 20][]

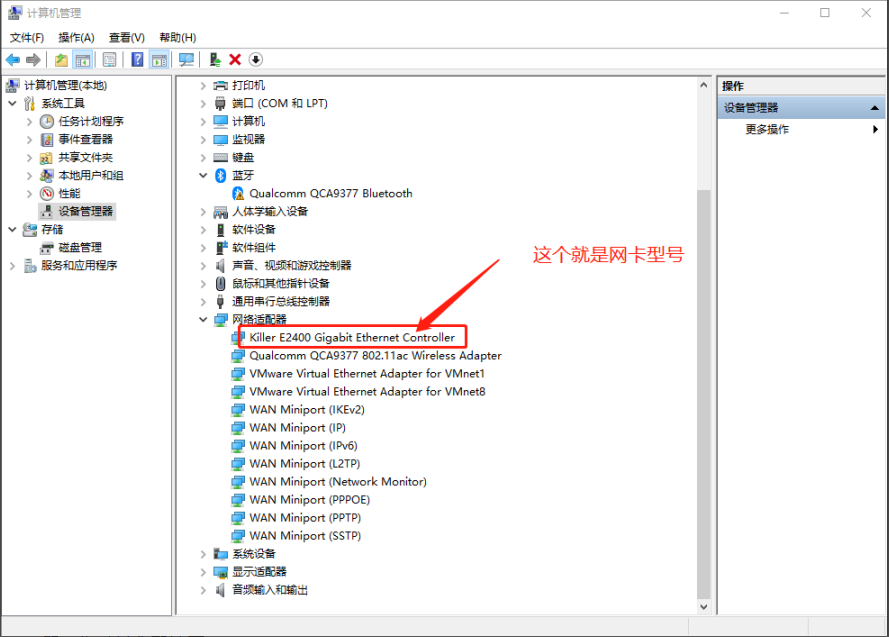

有线网卡驱动包可以在网上下载，也可以在网卡制造商的官网下载，**需要首先确定网卡型号**

## **2. 在路由器环境下,想在公网实现对内网电脑开机**  ##

> 需要设置路由器的ip映射,将外网地址映射为内网地址,比如tp-link的dmz主机设置.
> 将目标主机(mac:01-12-43-44-D5-56)的ip地址设置为静态ip,比如192.168.0.99, 然后在路由器也绑定mac和ip

## 3. 跨网段进行唤醒 ##

> 注意：当跨网段进行唤醒时，即发起唤醒的地址和被唤醒的目的地址不在同一个网段，是否需要做一些调整取决于你的网络配置。
>
> 我这边的情况是，比如当50网段的服务器发送网络唤醒魔术包到62网段，是行不通的，需要在62网关下增加ip转发广播ip forward-broadcast。

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70]: /images/20221119/e283a54445b64cf1862d92d076d71aab.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 1]: /images/20221119/4c5a8051739148d08ac8137392ad2611.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 2]: https://img-blog.csdnimg.cn/20210112200204236.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 3]: https://img-blog.csdnimg.cn/20210112200223355.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 4]: https://img-blog.csdnimg.cn/20210112200253382.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 5]: https://img-blog.csdnimg.cn/2021011220031837.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 6]: https://img-blog.csdnimg.cn/20210112200400240.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 7]: https://img-blog.csdnimg.cn/20210112200503286.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 8]: https://img-blog.csdnimg.cn/20210112200527192.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 9]: https://img-blog.csdnimg.cn/2021011220063230.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 10]: https://img-blog.csdnimg.cn/20210112201014551.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 11]: https://img-blog.csdnimg.cn/20210112201107739.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 12]: https://img-blog.csdnimg.cn/20210112201133114.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 13]: https://img-blog.csdnimg.cn/20210112201210388.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 14]: https://img-blog.csdnimg.cn/20210112201244846.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 15]: https://img-blog.csdnimg.cn/2021011220130835.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 16]: https://img-blog.csdnimg.cn/20210112200716325.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 17]: https://img-blog.csdnimg.cn/20210112200738875.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 18]: https://img-blog.csdnimg.cn/20210112200807130.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 19]: https://img-blog.csdnimg.cn/20210112200839597.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 20]: https://img-blog.csdnimg.cn/20210112200903446.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ==,size_16,color_FFFFFF,t_70
