### 调用链监控工具 ###

*  一、调用链监控原理
 *  二、整合Sleuth
 *  三、整合Zipkin
 *  四、zipkin持久化

场景需求：项目出现问题，如何发现并快速解决？
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70]

# 一、调用链监控原理 #

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70 1]
通过记录微服务之间的发送接受进行异常、性能判断
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70 2]

# 二、整合Sleuth #

1、什么是sleuth？

*  是一个spring cloud的分布式跟踪解决方案
 *  可以理解为是调用链监控的客户端，集成在每个微服务上，负责产生监控数据

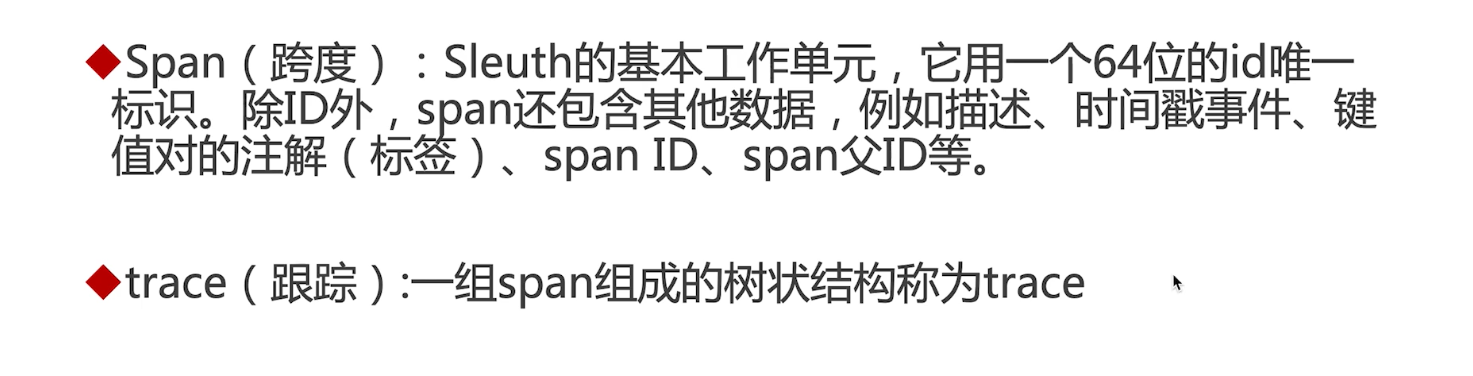

2、术语
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70 3]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70 4]
3、项目整合sleuth

*  加依赖：

<dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-sleuth</artifactId>
    </dependency>

*  加注解：无
 *  写配置：无

# 三、整合Zipkin #

1、什么是zipkin？

*  是Twitter开源的分布式跟踪系统，主要用来收集系统的时序，从而追踪系统的调用问题
 *  通俗说就是日志数据库+界面
    2、[Zipkin Server下载与搭建][Zipkin Server]：进入管理界面192.168.189.128:9411/zipkin/
    3、项目整合
 *  加依赖

<dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-zipkin</artifactId>
    </dependency>

*  加注解
 *  写配置：

spring:
      zipkin:
        base-url: http://192.168.189.128:9411/
      sleuth:
        sampler:
          # 抽样率，默认0.1，10%数据上报zipkin
          probability: 1.0 # 所有数据上报

由于sleuth客户单监控会向数据库插入4条件记录，并发数大的时候会影响性能，故zipkin采用抽样，只上报数据的10%，其他数据进行丢弃，较少应用性能消耗（这里设置1.0，主要是因为方便测试）

[整合zipkin后nacos疯狂报错解决][zipkin_nacos]

# 四、zipkin持久化 #

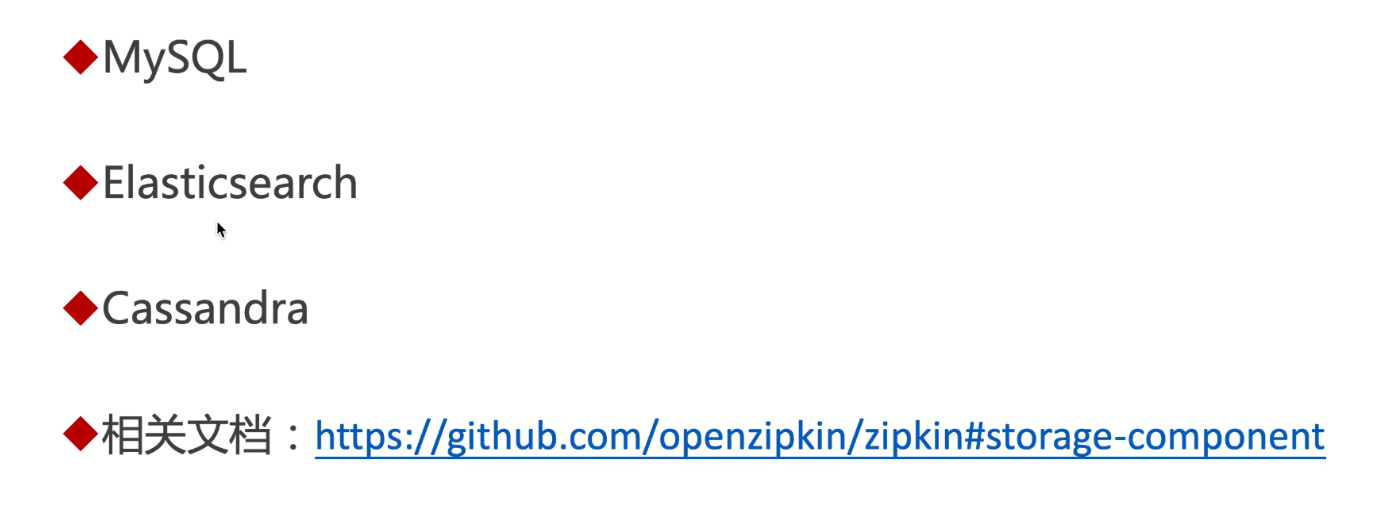

*  zipkin 默认使用内存存储，重启后数据将会丢失
 *  可通过以下方式进行持久化存储
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70 5]
    ① Linux搭建elasticsearch，参考以下博客~
    [Elasticsearch 在Linux的下载与安装][Elasticsearch _Linux]
    [elastic启动时提示max number of threads is too low][elastic_max number of threads is too low]
    Linux 后台启动服务并输出日志命令：
    nohup \[命令\] >./logs/demo.log 2>&1 &
    ② zinkip 通过参数启动
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x6ZjIyODQ0NjY_size_16_color_FFFFFF_t_70 6]
    Linux 启动带参 jar包 启动：
 *  新建 .sh执行文件

#!/bin/bash
    STORAGE_TYPE=elasticsearch ES_HOSTS=192.168.189.128:9200 java -jar zipkin-server-2.10.4-exec.jar

*  权限修改：chmod 777 zipkin\_start.sh
 *  服务启动：nohup ./zipkin\_start.sh > zipkin.log 2>&1 &

本地监控平台可查看信息，Linux则无法查看：核对Linux服务器时间是否与时间服务器时间同步
