Redis源码解析-SDS简单动态字符串

小咪咪 2022-12-23 00:38 172阅读 0赞

## 前言 ##

--------------------

SDS是Redis基础数据结构之一，不同于C字符串（以/0结尾，无法保证二进制安全），SDS为Redis定义的一种抽象类型，该类型有诸多优点如

*  获取字符串长度时间复杂度O(1)
 *  高效的扩容机制，还能杜绝缓冲区溢出
 *  惰性释放空间，减少内存重分配次数以提高性能
 *  二进制安全
 *  兼容部分C字符串函数

## 正文 ##

--------------------

### 1. 获取源码 ###

自行官网获取，SDS字符串源码主要在sds.c中如下图

![d6d3ffee7eaca78130cc6593274eea82.png][]

### 2. SDS数据结构 ###

以下代码是数据结构的定义，可以看到字符串有五种定义。只有第一种结构不一样，下面四种结构类似

//sds数据结构
    struct __attribute__ ((__packed__)) sdshdr5 {
        unsigned char flags; /* 低三位表示类型，高5位表示字符串长度*/
        char buf[];	//用于存放字符串的数组，由malloc函数动态分配
    };
    struct __attribute__ ((__packed__)) sdshdr8 {
        uint8_t len; //记录buf已使用长度
        uint8_t alloc; //记录buf总长度
        unsigned char flags; /* 低三位表示类型, 高五位没被使用 */
        char buf[];	//用于存放字符串的数组，由malloc函数动态分配
    };
    struct __attribute__ ((__packed__)) sdshdr16 {
        uint16_t len; /* used */
        uint16_t alloc; /* excluding the header and null terminator */
        unsigned char flags; /* 3 lsb of type, 5 unused bits */
        char buf[];
    };
    struct __attribute__ ((__packed__)) sdshdr32 {
        uint32_t len; /* used */
        uint32_t alloc; /* excluding the header and null terminator */
        unsigned char flags; /* 3 lsb of type, 5 unused bits */
        char buf[];
    };
    struct __attribute__ ((__packed__)) sdshdr64 {
        uint64_t len; /* used */
        uint64_t alloc; /* excluding the header and null terminator */
        unsigned char flags; /* 3 lsb of type, 5 unused bits */
        char buf[];
    };

以上参数，其中len，alloc，flags都是字符串的描述信息，可以看作是头信息。真正存储字符串的是buf\[\]数组，这个数组是由malloc函数动态分配的

*  **由于结构定义了len，因此可以在常数级时间复杂度获取字符串长度，而且通过len而不是/0来判断字符串是否结束，保证了二进制安全**

之所以要定义多种数据结构，是考虑到**内存浪费问题**，当我们存储字符串时候，无论是key还是value，都会以SDS字符串的形式分配。如果我们分配一个很小的字符串，却占用了很大的头部，就不合适了

那么问题来了，**如何区分一个字符串该用哪种数据类型？**

答案是flags，它是用来区分不同的数据类型的，flags位char类型占1字节，但是一共有五种数据类型，因此三位能表示8种足够了，所以就用低三位来表示类型。**在第一种数据结构中，flags的高五位也用来表示字符串长度**

下面之分析第一，二种数据结构的不同之处。三，四，五结构同二

#### sdshdr5 ####

对于第一种结构如下图，sdshdr5类型的数据结构，直接用flags的高五位来表示数据

![1b718b829275b46fd005e070655c810b.png][]

#### sdshdr8 ####

对于第二种数据结构。首先说明一下uint8\_t是SDS封装的抽象数据类型，其中的8代表8位，因此uint8\_t len;这么声明代表变量len占8位也就是1字节。sdshdr16，sdshdr32，sdshdr64和8一样，区别就是len和alloc前面的抽象数据类型不同，也就是占用空间不一样

![5cea085c22c2c36d6f8e73a577fab481.png][]

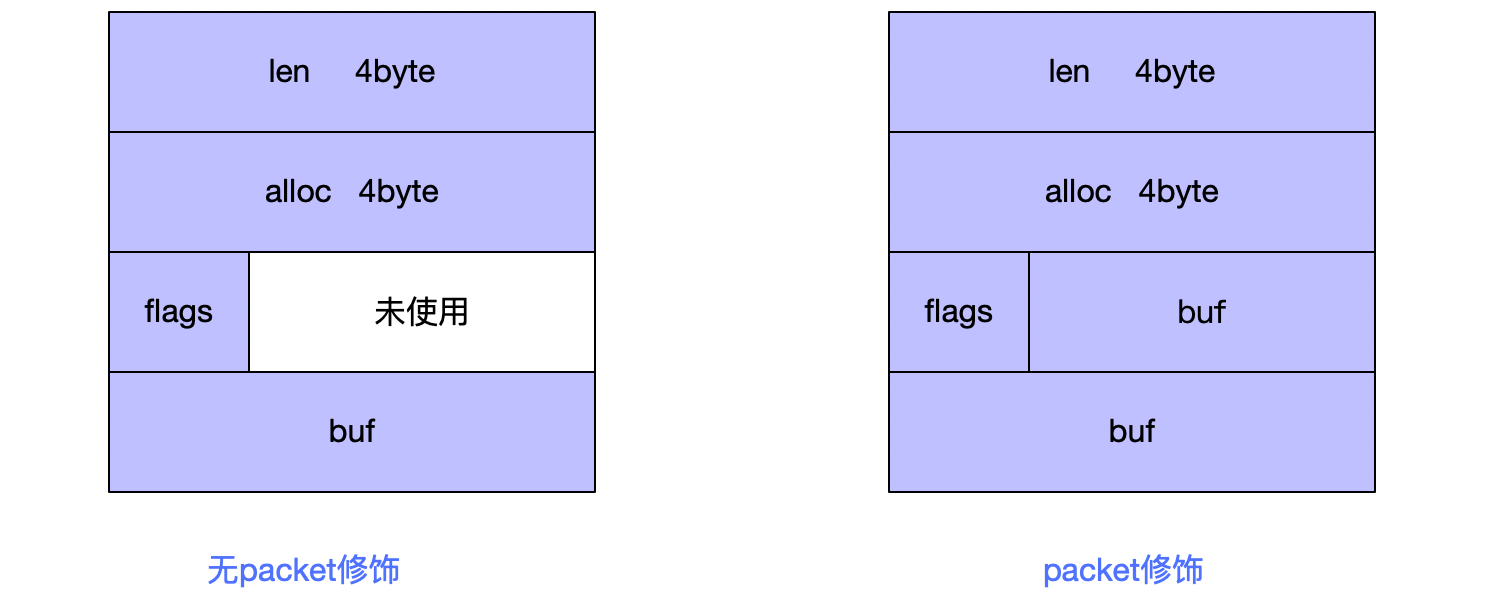

对于数据结构的定义，我们注意到都有一个关键字\_\_attribute\_\_ ((**packed**)) ，改关键字供GCC使用，作用是使结构按1字节对齐。不加该关键字通常是按照变量的最小公倍数字节对齐。

![78c1d2c2d760e5f73e7b02f847b146c9.png][]

下面用代码演示packed关键字效果

#include <stdio.h>
    #include <string.h>

    int main(){
          struct __attribute__ ((__packed__)) sdshdr32{
              long len;
              long alloc;
              unsigned char flags;
              char buf[];
          };

     	  	struct sdshdr32 s;
        	printf("sizeof sds32 is %lu", sizeof(s));
          return 1;
    }

以上代码模拟SDS32抽象类型，long类型占8字节（我这里是Mac OS，类unix系统long占8字节，如果是windows，long占四字节，这里会四字节对齐），char占1字节。下面看不加packet和加packet关键字的执行结果。可以看到没有加packed，总共占了24位。有packed修饰占了17字节

![6697367bbb442278e5ce2c232dd2cedb.png][]

--------------------

### 3. 创建字符串 ###

以下是创建字符串的代码，说明一下参数

*  \*init：指向字符串的指针，该参数如果传"SDS\_NOINIT",则不进行初始化sh指针指向的空间，如果传NULL，则将sh指针指向的空间初始化为0
 *  initlen：字符串长度

sds sdsnewlen(const void *init, size_t initlen) {
        void *sh;
        sds s;
        char type = sdsReqType(initlen);	//根据字符串长度选择类型

       	if (type == SDS_TYPE_5 && initlen == 0) type = SDS_TYPE_8;
        int hdrlen = sdsHdrSize(type);	//计算不同头部需要的长度
        unsigned char *fp; /* flags pointer. */

      	//sh指针指向的整个结构，使用malloc分配内存，+1是因为'/0'结束符
        sh = s_malloc(hdrlen+initlen+1);

      	//这段逻辑就是我上面对init的参数说明，其中SDS_NOINIT是宏定义，内容是"SDS_NOINIT"
        if (init==SDS_NOINIT)
            init = NULL;
        else if (!init)
          	//该函数会将sh指向的空间初始化为0
            memset(sh, 0, hdrlen+initlen+1);
        if (sh == NULL) return NULL;

        //s指针是指向buf的指针，这里通过sh指针进行偏移头部的长度计算指针指向的位置
        s = (char*)sh+hdrlen;

        //通过s指针偏移1获得flags指针，因为内存单位是字节
        fp = ((unsigned char*)s)-1;

      	//根据类型赋值结构成员
        switch(type) {
            case SDS_TYPE_5: {
                *fp = type | (initlen << SDS_TYPE_BITS);
                break;
            }
            case SDS_TYPE_8: {
                SDS_HDR_VAR(8,s);
                sh->len = initlen;
                sh->alloc = initlen;
                *fp = type;
                break;
            }
            case SDS_TYPE_16: {
                ...
            }
            case SDS_TYPE_32: {
                ...
            }
            case SDS_TYPE_64: {
              	...
            }
        }
        if (initlen && init)
            memcpy(s, init, initlen);
        s[initlen] = '\0';//这里注意最终返回的是s指针，指向buf的，因此可以兼容部分c函数
        return s;
    }

以上就是创建一个字符串的过程，需要注意的点主要有：

*  sh指向的是SDS结构，而真正返回的s指针是指向buf的
 *  创建字符串会根据字符串长度选用不同的结构
 *  计算结构体成员的指针地址往往是通过偏移量

上面还有个有意思的函数，计算头部的函数，源代码如下。了解网络掩码（netmask）原理的同学肯定能很快明白，我们可以通过IP与网络掩码进行逻辑与运算，从而计算出该IP所在的子网。SDS计算头部类型用了通用的方式，其中宏定义SDS掩码为7，也就是二进制111，对应低三位类型。而SDS\_TYPE\_5-64在宏定义分别是0，1，2，3，4，同样是进行逻辑与运算得出其对应的类型

#define SDS_TYPE_MASK 7
    static inline int sdsHdrSize(char type) {
        switch(type&SDS_TYPE_MASK) {
            case SDS_TYPE_5:
                return sizeof(struct sdshdr5);
            case SDS_TYPE_8:
                return sizeof(struct sdshdr8);
            case SDS_TYPE_16:
                return sizeof(struct sdshdr16);
            case SDS_TYPE_32:
                return sizeof(struct sdshdr32);
            case SDS_TYPE_64:
                return sizeof(struct sdshdr64);
        }
        return 0;
    }

--------------------

### 4. 内存释放 ###

内存释放的两个方法

//通过偏移s指针定位到首部，直接调用free释放内存
    void sdsfree(sds s) {
        if (s == NULL) return;
        s_free((char*)s-sdsHdrSize(s[-1]));
    }

    //将len设置为0，旧值还在内存，但是数据可以覆写，不需要重新分配内存
    void sdsclear(sds s) {
        sdssetlen(s, 0);
        s[0] = '\0';
    }

### 5. SDS扩容策略 ###

当字符串长度有改动的时候，如何防止**缓冲区溢出?**，由如何保证**高性能？**，这就是SDS扩容策略解决的问题

使用到扩容策略的函数由很多，这里拿一个拼接字符串函数说明

首先该函数s为原有字符串结构。t指针指向第二个字符串，len为其长度。它的作用是

*  计算当前字符串长度
 *  通过新字符串长度，调用**sdsMakeRoomFor**，来得到扩容后的s指针
 *  进行字符串拼接，这里是**二进制安全的**，因为这里的curlen长度是不包含"/0"的
 *  最后返回s指针

sds sdscatlen(sds s, const void *t, size_t len) {
        size_t curlen = sdslen(s);

        s = sdsMakeRoomFor(s,len);
        if (s == NULL) return NULL;
        memcpy(s+curlen, t, len);
        sdssetlen(s, curlen+len);
        s[curlen+len] = '\0';
        return s;
    }

其中扩容策略是sdsMakeRoomFor函数实现的，源码如下

sds sdsMakeRoomFor(sds s, size_t addlen) {
        void *sh, *newsh;
        size_t avail = sdsavail(s);	//计算剩余空间
        size_t len, newlen;
        char type, oldtype = s[-1] & SDS_TYPE_MASK;
        int hdrlen;

        //如果剩余空间足够不需要扩容直接返回
        if (avail >= addlen) return s;

        len = sdslen(s);
        sh = (char*)s-sdsHdrSize(oldtype);
        newlen = (len+addlen);		//原有字符串长度加新字符串长度
        if (newlen < SDS_MAX_PREALLOC)		//SDS_MAX_PREALLOC为宏定义为1M大小
            newlen *= 2;
        else
            newlen += SDS_MAX_PREALLOC;

        type = sdsReqType(newlen); //根据长度计算需要的类型

        if (type == SDS_TYPE_5) type = SDS_TYPE_8;

        hdrlen = sdsHdrSize(type);
        if (oldtype==type) { 		//如果类型不变直接s_realloc扩容即可
            newsh = s_realloc(sh, hdrlen+newlen+1);
            if (newsh == NULL) return NULL;
            s = (char*)newsh+hdrlen;
        } else {
            //如果类型变了，需要malloc重新分配内存
            newsh = s_malloc(hdrlen+newlen+1);
            if (newsh == NULL) return NULL;
            memcpy((char*)newsh+hdrlen, s, len+1);	//将buf内容移动到新的位置
            s_free(sh);
            s = (char*)newsh+hdrlen;
            s[-1] = type;//为flags赋值
            sdssetlen(s, len);	//为len赋值
        }
        sdssetalloc(s, newlen);//为alloc赋值
        return s;
    }

以上代码表明了扩容机制的几种情况

*  当剩余空间足够，无需扩容
 *  当新的长度大于剩余空间，如果新的长度小于1M则容量翻倍，大于1M则加1M
 *  根据新的长度计算类型，类型不变则通过recalloc扩容即可，类型变的话需要malloc重新分配内存

这种扩容机制明显的优点是，减少修该字符串时内存的重分配次数，这对提高性能由很大帮助

## 总结 ##

--------------------

分析了SDS源码，就能明白Redis为何如此高效。总的来说，SDS动态字符串对细节把控的很好。例如数据结构的定义，以及编译器层面的优化，选择数据结构策略，都极大的节省了内存空间。而内存的分配，释放，以及扩容，考虑了各种情况
