## Windows环境下Graphviz的安装 ##

> 因为毕设的原因呢，要学习使用以前没有接触过的几个软件，Protege就是其中之一，但是，因为其可视化与Graphviz好像是有关的（不敢打包票，因为现在才刚开始）

> 但是看了网上的有关于Graphviz的安装教程，怎么说呢，就是太老了吧，官网上面很多东西都不一样了，害的我找了好半天，害！

> 首先，这是官网地址：[http://www.graphviz.org/download/][http_www.graphviz.org_download]，我们去这里之后看到的界面是这样子的。

> ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RhbmdnZ0ppZWVl_size_16_color_FFFFFF_t_70_pic_center]

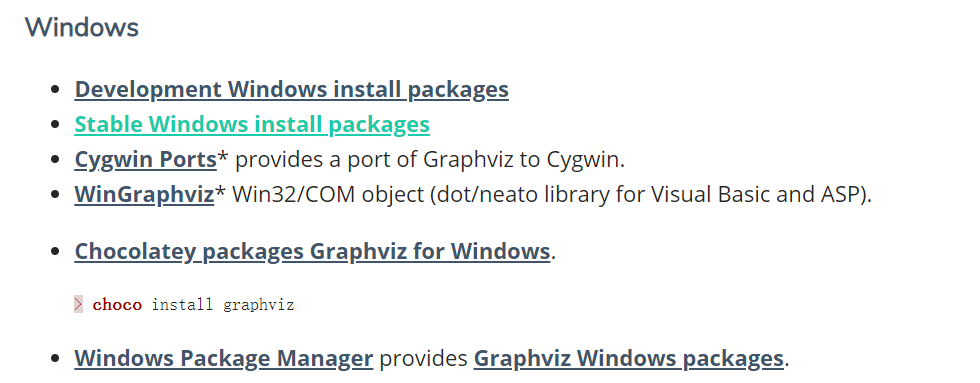

> 这里就已经和很多博主说的不一样了，很多博客是要我们下载.msi的文件，可是现在都已经没有了。所以，下拉找到这里Windows系统的。

> ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RhbmdnZ0ppZWVl_size_16_color_FFFFFF_t_70_pic_center 1]

> **点击 Stable Windows install packages
> 点击 10/
> 点击 cmake/
> 点击 release/
> 根据自己的环境选择32还是64
> 然后点击.exe文件下载就行**

> **注意：这里很多博主都说在安装之后进行环境变量的配置，但是只要大家再安装选择的时候多个心眼，勾选将Graphviz写入Path后面的事情就不用做了呀。**

> 下载完之后是一个安装文件，直接点击安装就行，在安装完之后，我以为就直接完成了，就用代码测试了一下。

dot -version

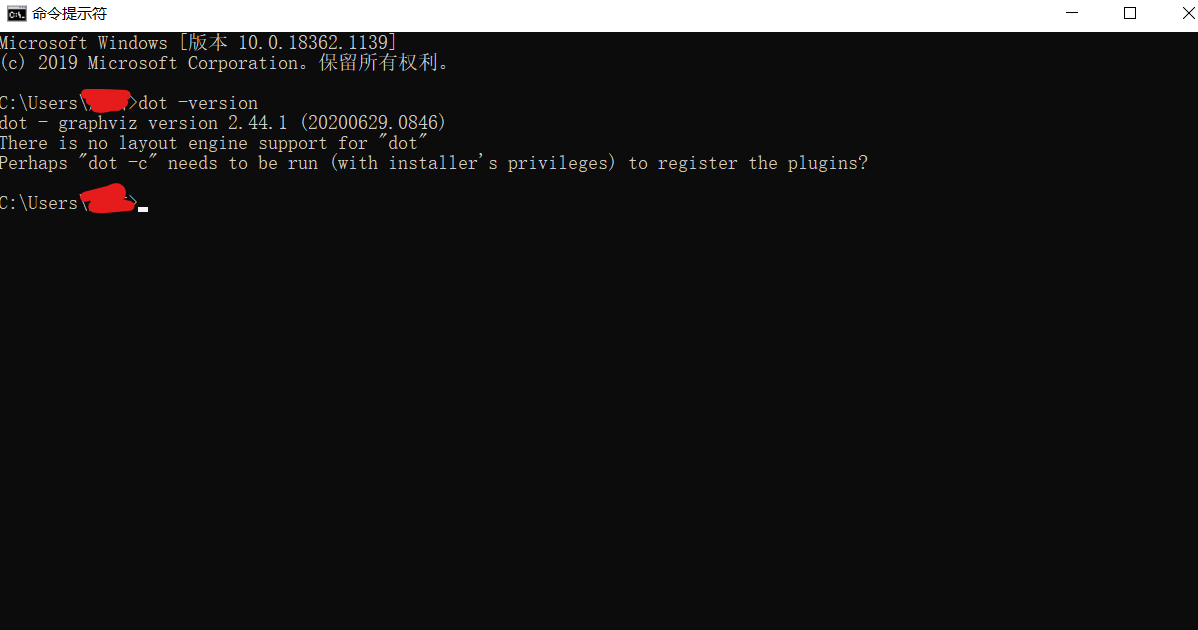

> 发现得出如下图所示

> ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RhbmdnZ0ppZWVl_size_16_color_FFFFFF_t_70_pic_center 2]

> 没有layout引擎咋整，作为互联网时代信息搬运工的我，吭哧吭哧问度娘，结果，都是让我直接试试命令。

dot -c

> 虽然但是，我还是照做了，结果如下图所示。

> ![在这里插入图片描述][20201106173331121.png_pic_center]

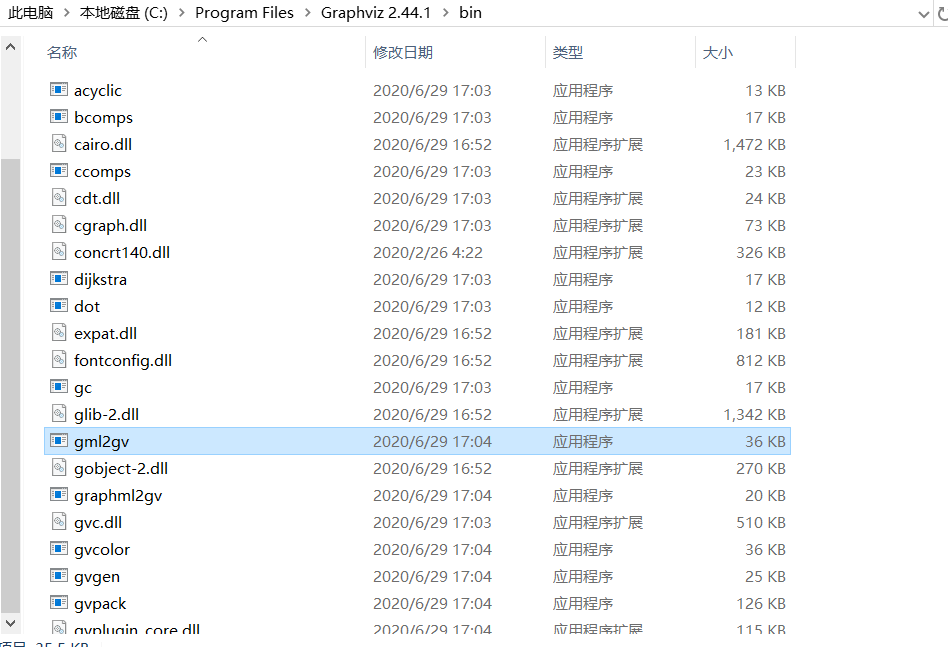

> 然后后就发现，我的**列表里面竟然没有这个config6文件**。这个文件需要自己加上去。我用的就是Notepad++这个小工具写的。**没有后缀**哦！！！不是.txt，.config等等啥的。

> ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RhbmdnZ0ppZWVl_size_16_color_FFFFFF_t_70_pic_center 3]

> 附上config6文件代码。

# This file was generated by "dot -c" at time of install.

    # You may temporarily disable a plugin by removing or commenting out
    # a line in this file, or you can modify its "quality" value to affect
    # default plugin selection.

    # Manual edits to this file **will be lost** on upgrade.

    gvplugin_core.dll core {
    	device {
    		dot:dot 1
    		gv:dot 1
    		canon:dot 1
    		plain:dot 1
    		plain-ext:dot 1
    		xdot:xdot 1
    		xdot1.2:xdot 1
    		xdot1.4:xdot 1
    	}
    	device {
    		fig:fig 1
    	}
    	device {
    		ismap:map 1
    		cmap:map 1
    		imap:map 1
    		cmapx:map 1
    		imap_np:map 1
    		cmapx_np:map 1
    	}
    	device {
    		mp:mp -1
    	}
    	device {
    		ps:ps 1
    		ps2:ps 1
    		eps:ps 1
    	}
    	device {
    		svg:svg 1
    	}
    	device {
    		json:json 1
    		json0:json 1
    		dot_json:json 1
    		xdot_json:json 1
    	}
    	device {
    		tk:tk 1
    	}
    	device {
    		vml:vml 1
    	}
    	device {
    		pic:pic -1
    	}
    	device {
    	}
    	render {
    		dot 1
    		xdot 1
    	}
    	render {
    		fig 1
    	}
    	render {
    		map 1
    	}
    	render {
    		mp -1
    	}
    	render {
    		ps 1
    	}
    	render {
    		svg 1
    	}
    	render {
    		json 1
    		json0 1
    		dot_json 1
    		xdot_json 1
    	}
    	render {
    		tk 1
    	}
    	render {
    		vml 1
    	}
    	render {
    		pic -1
    	}
    	render {
    	}
    	loadimage {
    		png:svg 1
    		gif:svg 1
    		jpeg:svg 1
    		jpe:svg 1
    		jpg:svg 1
    		png:fig 1
    		gif:fig 1
    		jpeg:fig 1
    		jpe:fig 1
    		jpg:fig 1
    #FAILS		png:vrml 1
    #FAILS		gif:vrml 1
    #FAILS		jpeg:vrml 1
    #FAILS		jpe:vrml 1
    #FAILS		jpg:vrml 1
    		eps:ps 1
    		ps:ps 1
    		(lib):ps 1
    		png:map 1
    		gif:map 1
    		jpeg:map 1
    		jpe:map 1
    		jpg:map 1
    		ps:map 1
    		eps:map 1
    		svg:map 1
    		png:dot 1
    		gif:dot 1
    		jpeg:dot 1
    		jpe:dot 1
    		jpg:dot 1
    		ps:dot 1
    		eps:dot 1
    		svg:dot 1
    		png:xdot 1
    		gif:xdot 1
    		jpeg:xdot 1
    		jpe:xdot 1
    		jpg:xdot 1
    		ps:xdot 1
    		eps:xdot 1
    		svg:xdot 1
    		svg:svg 1
    		png:vml 1
    		gif:vml 1
    		jpeg:vml 1
    		jpe:vml 1
    		jpg:vml 1
    		gif:tk 1
    	}
    }
    gvplugin_dot_layout.dll dot_layout {
    	layout {
    		dot 0
    	}
    }
    gvplugin_gd.dll gd {
    	render {
    		gd 1
    	}
    	render {
    	}
    	textlayout {
    	}
    	loadimage {
    		gd:gd 1
    		gd2:gd 1
    		gd:ps 1
    #FAILS		gd:lasi 1
    		gd2:ps 1
    #FAILS		gd2:lasi 1
    	}
    	device {
    	}
    	device {
    		gd:gd 1
    	}
    	device {
    	}
    }
    gvplugin_gdiplus.dll gdiplus {
    	render {
    		gdiplus 1
    	}
    	textlayout {
    		textlayout 8
    	}
    	loadimage {
    		bmp:gdiplus 8
    		gif:gdiplus 8
    		jpe:gdiplus 8
    		jpeg:gdiplus 8
    		jpg:gdiplus 8
    		png:gdiplus 8
    	}
    	device {
    		metafile:gdiplus 8
    		bmp:gdiplus 8
    		emf:gdiplus 8
    		emfplus:gdiplus 8
    		gif:gdiplus 8
    		jpe:gdiplus 8
    		jpeg:gdiplus 8
    		jpg:gdiplus 8
    		png:gdiplus 8
    		tif:gdiplus 8
    		tiff:gdiplus 8
    	}
    	device {
    		bmp:cairo 8
    		gif:cairo 8
    		jpe:cairo 8
    		jpeg:cairo 8
    		jpg:cairo 8
    		png:cairo 8
    		tif:cairo 8
    		tiff:cairo 8
    	}
    }
    gvplugin_neato_layout.dll neato_layout {
    	layout {
    		neato 0
    		fdp 0
    		sfdp 0
    		twopi 0
    		circo 0
    		patchwork 0
    		osage 0
    		nop 0
    		nop1 0
    		nop2 0
    	}
    }
    gvplugin_pango.dll cairo {
    	render {
    		cairo 10
    	}
    	textlayout {
    		textlayout 10
    	}
    	loadimage {
    		png:cairo 1
    #FAILS		png:lasi 2
    		png:ps 2
    	}
    	device {
    		png:cairo 10
    		ps:cairo -10
    		eps:cairo -10
    		pdf:cairo 10
    		svg:cairo -10
    	}
    }

> 然后再执行命令dot -version就可以得出下面的图片啦。

> ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RhbmdnZ0ppZWVl_size_16_color_FFFFFF_t_70_pic_center 4]

完结撒花！！！！
